AgieCharmilles CUT F i CUT P Pro: drutowe wycinarki EDM

Streszczenie

AgieCharmilles CUT F i CUT P Pro są wycinarkami elektroerozyjnymi drutowymi do przewodzących materiałów. Drut nie działa jak piła: jest stale przewijającą się elektrodą, a serię kontrolowanych wyładowań prowadzi szczelina wypełniona dejonizowaną wodą. Proces nie przenosi makroskopowej siły skrawania na cienką część i może ciąć zahartowaną stal, węglik spiekany, miedź, tytan i stopy niklu, ale wymaga otworu startowego albo wejścia od krawędzi.

CUT F stawia na elastyczność. F 350 ma skoki XYZ 350×250×250 mm, U/V ±45 mm, detal do 820×680×250 mm i 400 kg. F 600 zwiększa skoki do 600×400×350 mm, U/V do ±50 mm, obrys do 1030×800×350 mm i masę do 1000 kg. Rodzina używa drutu 0,10–0,30 mm, osiąga katalogowo do 300 mm²/min i najlepszą powierzchnię około Ra 0,14 µm dla węglika oraz 0,18 µm dla stali.

CUT P 350/550/800 Pro jest rodziną produktywnościową. Skoki rosną od 350×220×220 przez 550×350×400 do 800×550×510 mm. Generator IPG osiąga katalogowo do 400 mm²/min, a wieloprzejściowe wykańczanie do Ra 0,08 µm. Standardowy stożek wynosi do ±30°, opcjonalnie do ±45° na pełnej wysokości modelu. Artykuł omawia dobór, przygotowanie geometrii, generator, prowadzenie i nawlekanie drutu, wodę, stożki, uruchamianie, programowanie, automatykę, części, koszty i serwis.

Zdjęcia producenta

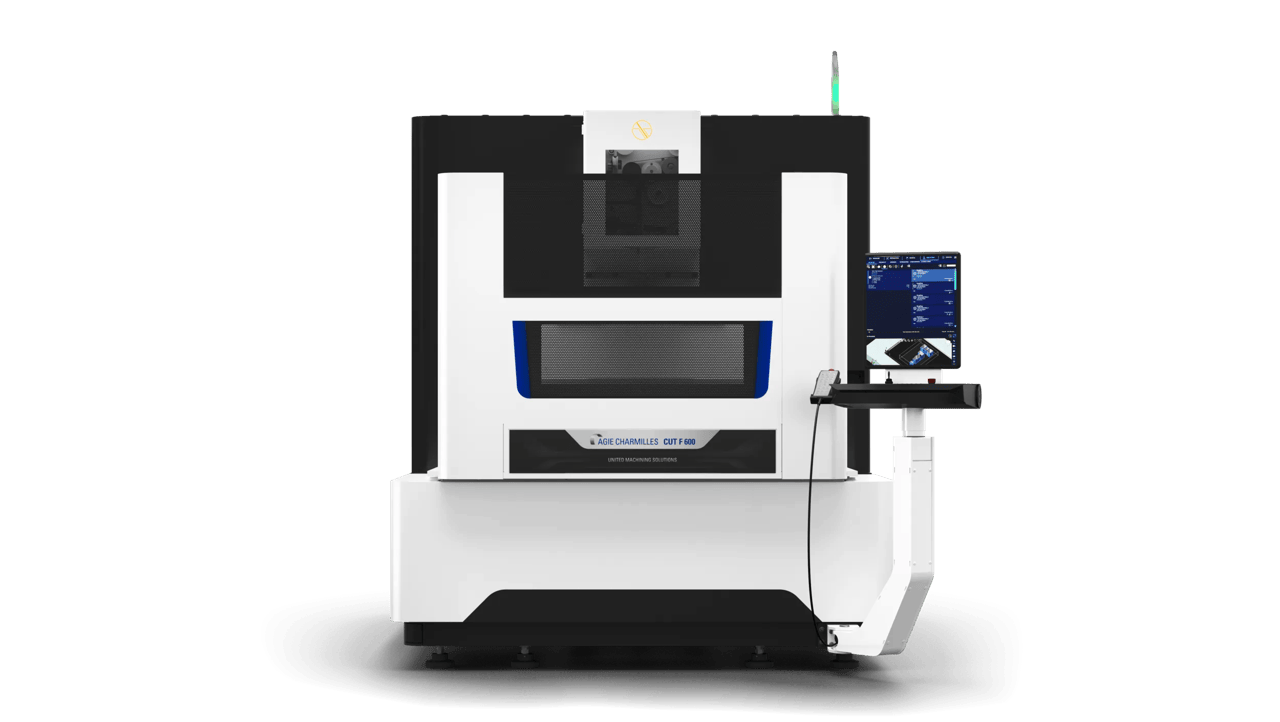

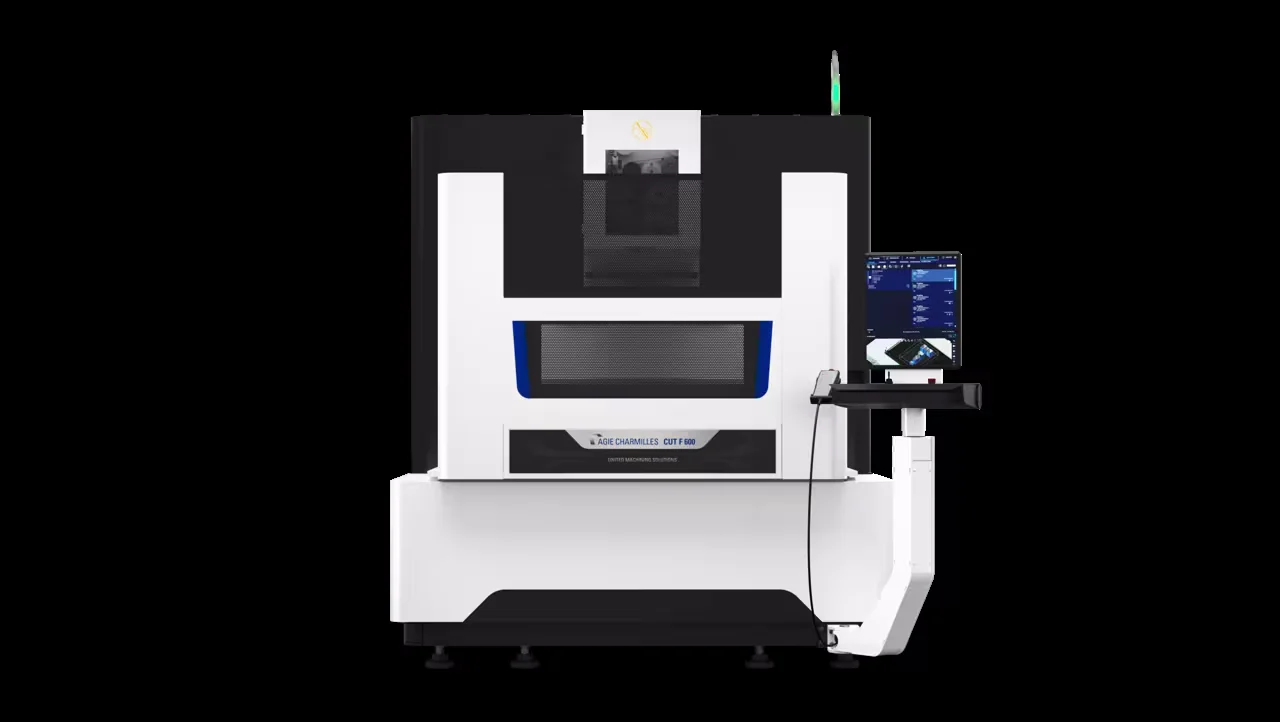

Pełna obudowa mieści wannę roboczą, osie, obieg dielektryka i układ prowadzenia drutu.

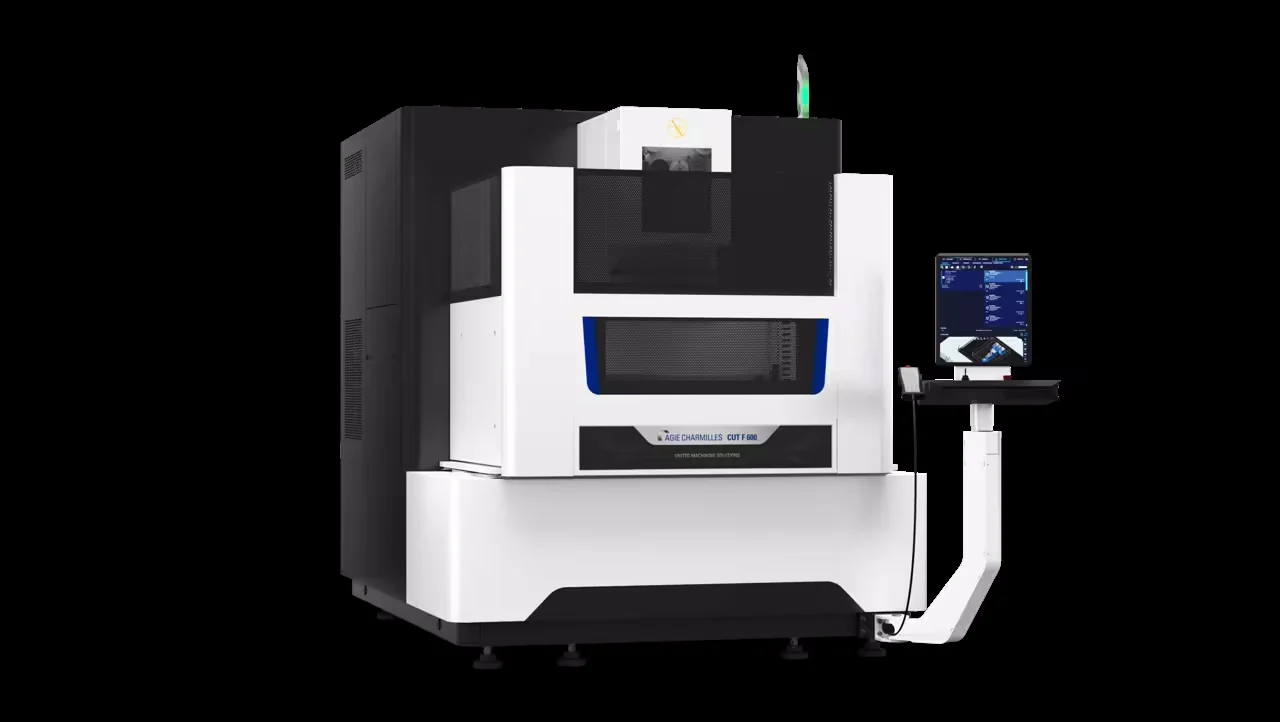

Dostęp serwisowy obejmuje generator, filtrację, żywicę, pompę oraz mechanikę przewijania.

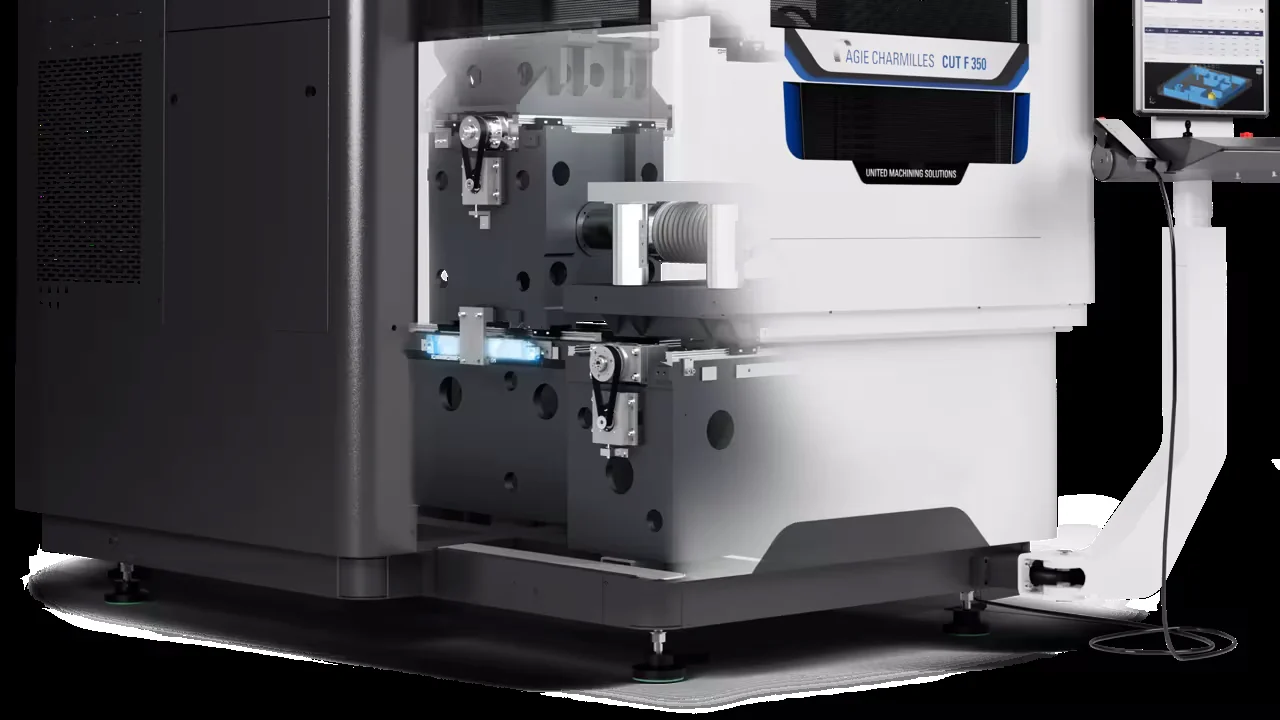

F 350 ma mniejszy skok niż F 600, lecz zachowuje ten sam zakres średnic drutu i funkcje procesu.

1. Istota WEDM

Generator podaje impulsy napięcia między drutem i detalem. Gdy pole w szczelinie jonizuje wodę, wyładowanie topi i odparowuje mikroskopijną objętość materiału. Przerwa impulsu pozwala usunąć produkty erozji i odbudować izolację. Drut przesuwa się, dlatego do strefy trafia świeża powierzchnia elektrody. Nie występuje siła jak przy frezowaniu, lecz pojawiają się naprężenia cieplne, warstwa przetopiona i ryzyko ruchu części po uwolnieniu naprężeń własnych. WEDM tnie tylko materiał przewodzący. Ceramika izolacyjna, większość tworzyw i gruba warstwa nieprzewodząca wymagają innej technologii lub przygotowania kontaktu.

2. CUT F 350

F 350 ma skoki X/Y/Z 350×250×250 mm i U/V ±45 mm. Maksymalny detal ma 820×680×250 mm oraz 400 kg; może więc być większy od zakresu osi, jeśli wymagany kontur mieści się w dostępnym obszarze. Masa obejmuje mocowanie i musi być rozłożona zgodnie z instrukcją stołu. Korpus maszyny ma około 1850×3050×2450 mm i waży około 2855 kg bez dielektryka. Zakład uwzględnia przestrzeń drzwi, obsługi szpuli, wymiany filtrów oraz serwisu. Posadzka przenosi masę maszyny, wody i detalu bez zmiany poziomu.

3. CUT F 600

F 600 oferuje 600×400×350 mm w XYZ i U/V ±50 mm. Detal może mieć 1030×800×350 mm oraz 1000 kg. Maszyna zajmuje około 2160×3400×2600 mm i waży 4240 kg bez wody. Większa wanna i nośność kierują ją do dużych płyt, form oraz ciężkich elementów energetycznych. Skok 600 mm nie gwarantuje wykonania każdego konturu w detalu 1030 mm. Punkt startu, zaciski, głowice płuczące i zakres U/V muszą pozostać dostępne. Duża masa wydłuża wyrównanie temperatury i wymaga urządzenia załadowczego.

4. CUT P 350 Pro

P 350 Pro ma skoki 350×220×220 mm, przesuw U/V 350×220 mm i detal do 1000×550×220 mm oraz 750 kg. Jest to kompaktowa maszyna produktywnościowa do wykrojników, stempli, części medycznych i precyzyjnych profili. Zintegrowana ochrona kolizyjna obejmuje pięć osi. Standardowy stożek to ±30° na wysokości 220 mm, opcja rozszerza go do ±45°. Duży kąt nie jest wyłącznie ruchem osi: wymaga właściwych prowadników, dysz, strategii korekcji i przestrzeni, a dokładność profilu zależy od wysokości oraz rodzaju drutu.

5. CUT P 550 Pro i 800 Pro

P 550 Pro ma skoki 550×350×400 mm, detal do 1200×700×400 mm i 1500 kg. P 800 Pro zwiększa zakres do 800×550×510 mm. Wysokość 400 lub 510 mm umożliwia cięcie grubych płyt, ale stabilność wyładowań, płukanie i prostoliniowość drutu stają się głównymi ograniczeniami czasu. Wszystkie trzy rozmiary mają szybki ruch osi do 3 m/min i instalowaną moc elektryczną maszyny około 12 kVA w danych serii. P 800 używa innego zakresu szpul i opcji niż mniejsze modele, dlatego parametrów P 350/550 nie przenosi się automatycznie.

6. CUT F kontra CUT P Pro

CUT F jest rodziną elastyczności: prostszy wybór dla zmiennej produkcji, stopniowanych elementów i szerokiego zakresu zadań. CUT P Pro stawia na wyższą produktywność, powierzchnię do Ra 0,08 µm, liniały o rozdzielczości 0,05 µm, rozbudowane pomiary i automatyzację. Katalogowa prędkość to odpowiednio do 300 i 400 mm²/min. Różnica maksymalnej prędkości nie przekłada się liniowo na takt. Wykonanie zgrubne plus kilka trim cuts, nawlekanie, pozycjonowanie, obsługa odpadu i wymiana detalu mogą dominować. Dobór przeprowadza się na reprezentatywnym programie i wymaganej tolerancji.

7. Objętość robocza i mocowanie

Detal spoczywa na ramie albo dedykowanym przyrządzie, tak aby drut mógł przejść przez całą wysokość i odpad miał kontrolowaną drogę. Zacisk nie może przecinać toru dolnej głowicy. Duża płyta może wystawać poza zakres cięcia, lecz musi mieścić się w obrysie wanny i nośności. Mocowanie ustala X/Y i płaszczyznę bez nadmiernego naprężenia. Cienką płytę podpiera się tak, aby nie drgała w płukaniu. Przy wielu częściach rama System 3R lub inny system referencyjny skraca przezbrojenie i umożliwia presetting poza maszyną.

8. Otwór startowy

Kontur zamknięty wymaga przewleczenia drutu przez otwór. Może być wywiercony, wykonany drążarką start-hole albo pozostawiony w półfabrykacie. Średnica musi umożliwić niezawodne nawleczenie przy rzeczywistej wysokości i stanie powierzchni. Krzywy, zabrudzony otwór zwiększa liczbę prób. Położenie startu wpływa na ślad wejścia, drogę jałową i zachowanie odpadu. Nie umieszcza się go na krytycznej powierzchni bez strategii dojścia i trim cut. Brak dostępu do otworu po mocowaniu może unieważnić cały setup.

9. Drut i średnica

CUT F obsługuje zależnie od konfiguracji 0,10–0,30 mm, standardowo zwykle 0,20 lub 0,25 mm. CUT P 350/550 używa 0,15–0,33 mm, z opcją 0,07–0,10 mm; P 800 standardowo 0,15–0,30 mm. Cieńszy drut wykonuje mniejszy promień wewnętrzny, lecz jest wolniejszy i bardziej podatny na zerwanie. Materiał drutu — mosiądz, drut powlekany lub specjalny — wpływa na prędkość, dokładność i koszt. Technologia generatora musi odpowiadać średnicy, powłoce, detalowi i wysokości. Zmiana drutu bez zmiany tabeli procesu może pogorszyć powierzchnię albo stabilność.

10. Prowadniki, naciąg i geometria

Diamentowe prowadniki ustalają położenie drutu nad i pod detalem. Zużycie, zabrudzenie lub niewłaściwa średnica zmieniają luz i kierunek. Naciąg w CUT P jest programowany w zakresie około 0,3–3 daN. Wyższy naciąg ogranicza wygięcie, ale nie może przekroczyć zdolności cienkiego drutu. Kalibracja pionowości oraz U/V wiąże prowadniki z osiami. Kolizja dyszy może przestawić głowicę bez oczywistego błędu na prostym cięciu. Artefakt kontrolny obejmuje pion, stożek i kilka kierunków.

11. Automatyczne nawlekanie

AWT odcina końcówkę, prowadzi drut przez górną głowicę, otwór i dolny układ, a następnie podejmuje transport. Automatyczne ponowne nawleczenie po zerwaniu jest warunkiem pracy nocnej. Skuteczność zależy od prostego końca, dysz, wody, średnicy otworu i wysokości detalu. Operator czyści prowadniki i kontroluje noże, rolki, paski oraz pojemnik zużytego drutu. Procent udanych nawleczeń jest lepszą miarą autonomii niż pojedyncza demonstracja. Program powinien bezpiecznie reagować po kilku nieudanych próbach.

12. Generator IPG i szczelina

Generator dobiera energię, czas impulsu i przerwę tak, aby utrzymywać użyteczne wyładowania bez zwarcia. Zgrubienie używa większej energii i większego offsetu, wykończenie mniejszej. IPG ogranicza również efekt elektrolityczny od zgrubienia do wykończenia, co ma znaczenie dla powierzchni i krawędzi. Szczelina nie jest stała dla wszystkich materiałów. Zależy od drutu, mocy, wysokości, przewodności wody i płukania. Program uwzględnia ją przez technologię oraz korekcję; wymiar konturu nie jest równy środkowi drutu plus sam promień nominalny.

13. SparkTrack, ISPS i iWire

SparkTrack ocenia położenie wyładowań wzdłuż drutu. ISPS wykorzystuje informację do ograniczenia niestabilności i zerwań, szczególnie przy zmiennym płukaniu. Funkcja nie naprawi luźnej części ani zamkniętej szczeliny, lecz może utrzymać proces w trudnym przejściu. iWire dostosowuje prędkość przewijania do warunków i głębokości. Producent deklaruje redukcję zużycia drutu do 40% w odpowiednich zastosowaniach. Oszczędność trzeba mierzyć na kilogram lub metr na dobrą część wraz z wpływem na czas oraz ryzyko zerwania.

14. Dielektryk, przewodność i temperatura

Dejonizowana woda chłodzi, wypłukuje produkty i odbudowuje izolację. Żywica jonowymienna reguluje przewodność, filtry usuwają cząstki, a wymiennik stabilizuje temperaturę. CUT P podaje kontrolę czystej wody ±0,1°C i ciśnienie płukania do 20 bar. Zbyt wysoka przewodność sprzyja prądom ubocznym i korozji, zbyt niska może utrudniać stabilny proces. Ustawienie zależy od technologii. Temperatura detalu, maszyny i wody musi się wyrównać przed pracą dokładną; szybkie załadowanie ciepłej płyty do zimnej wanny zmienia wymiar.

15. Płukanie

Dysze górna i dolna doprowadzają wodę blisko powierzchni. Zamknięte płukanie jest najstabilniejsze, lecz stopień, szczelina w mocowaniu albo powierzchnia pochyła odsuwa dyszę. Generator musi wtedy ograniczyć energię. Zbyt wysokie ciśnienie może poruszyć cienki detal lub odpad. Program dla zmiennej wysokości korzysta z adaptacyjnej technologii, ale geometria setupu nadal decyduje o odpływie. Nagromadzony szlam prowadzi do zwarć i stożkowatości. Filtry wymienia się według ciśnienia różnicowego i jakości wody, nie wyłącznie kalendarza.

16. Stożki i osie U/V

U/V przesuwają górny prowadnik względem dolnego, tworząc profil pochyły lub różne kontury na górze i dole. CUT F podaje maksymalnie ±30°/50 mm w standardowej geometrii, a zakres ruchu wynosi ±45 albo ±50 mm. CUT P oferuje ±30° na pełnej wysokości modelu i opcjonalne ±45°. Dokładność stożka zależy od rzeczywistej wysokości między prowadnikami, punktów referencyjnych, promienia prowadnika i deformacji drutu. TAPER-EXPERT koryguje błędy, lecz wymaga kalibracji. Program dwóch konturów musi zachować zgodną topologię, aby drut nie skręcił powierzchni.

17. Zgrubienie i trim cuts

Pierwsze przejście usuwa materiał szybko i pozostawia większą warstwę przetopioną oraz chropowatość. Kolejne przejścia przy mniejszej energii poprawiają wymiar, prostoliniowość i powierzchnię. Liczba trim cuts wynika z tolerancji oraz materiału; dodawanie ich bez potrzeby zwiększa czas i zużycie drutu. Ra 0,08 µm dla CUT P jest wynikiem najlepszym w określonej technologii, nie gwarancją dla dowolnej wysokości i konturu. Odbiór określa materiał, grubość, drut, liczbę przejść, miejsce pomiaru i metodę.

18. Programowanie konturu

Geometria 2D lub dwa profile stożka trafiają z CAD/CAM albo są tworzone w sterowaniu. Program definiuje start, kierunek, offset, technologię, mostek odpadu, kolejność i przejścia wykańczające. Małe promienie sprawdza się względem średnicy drutu i szczeliny. Kompensacja może działać po jednej albo drugiej stronie kierunkowo zorientowanego toru. Odwrócenie kierunku bez kontroli strony zmienia wymiar. Symulacja ocenia kontur, ale nie zawsze przewiduje mechaniczne opadnięcie odpadu; jego utrzymanie jest osobną decyzją procesową.

19. Odpad i mostek

Wycięty slug może opaść, zakleszczyć drut albo uszkodzić dyszę. Pozostawia się mały mostek, stosuje magnes, chwytak lub automatyczne zarządzanie odpadem. Mostek jest później przecinany w kontrolowanym momencie. Jego położenie nie powinno deformować cienkiej części. W produkcji automatycznej system ASM może zarządzać wyciętymi elementami zależnie od konfiguracji. Niezawodność ocenia się dla najcięższego i najmniejszego odpadu. Jeden zakleszczony element może zatrzymać wielogodzinną kolejkę.

20. Uruchomienie i pierwsza sztuka

Przed startem sprawdza się wodę, przewodność, temperaturę, filtry, żywicę, szpulę, naciąg, prowadniki, noże, nawlekanie i poziom wanny. Maszyna bazuje osie, a operator kalibruje pionowość i położenie detalu zgodnie z procedurą. Płyta oraz przyrząd są czyste i elektrycznie połączone. Pierwszy program wykonuje przejazd kontrolny, nawleka przez właściwy otwór i rozpoczyna z zatwierdzoną technologią. Po zgrubieniu mierzy się położenie oraz naddatek przed długimi trim cuts. Program produkcyjny zatwierdza się dopiero po pomiarze pełnego konturu i powierzchni.

21. Automatyzacja i praca bezobsługowa

Duża szpula, automatyczne ponowne nawlekanie, stabilna woda i zarządzanie odpadami tworzą podstawę pracy nocnej. Palety System 3R albo robot wymieniają ramy. Kolejka musi znać program, offset, wysokość, drut i dostępność technologii dla każdego detalu. Monitoring alarmów nie zastępuje bezpiecznego stanu. Maszyna zatrzymuje się po utracie wody, nieudanym nawleczeniu, zwarciu albo pełnym pojemniku drutu. Przed produkcją nocną przeprowadza się próbę wszystkich scenariuszy odzyskiwania.

22. Części eksploatacyjne

Regularnie wymienia się drut, filtry papierowe, żywicę, prowadniki, styki prądowe, dysze, noże, paski, rolki i uszczelnienia. Zużyty styk powoduje niestabilne zasilanie, a prowadnik zmienia geometrię. Parametry wymiany wynikają z godzin, jakości powierzchni i trendu procesu. Krytyczne moduły to generator, zasilacze, liniały, serwonapędy, pompy, wymiennik, agregat chłodniczy, sterowanie, AWT i osie U/V. Zapas zakładowy obejmuje przede wszystkim elementy zużywalne oraz czujniki o długim terminie dostawy.

23. Utrzymanie i diagnostyka

Codziennie kontroluje się przewodność, temperaturę, ciśnienie filtrów, stan dysz i drogę drutu. Okresowo czyści zbiornik, sprawdza żywicę, kalibruje pion i stożki oraz mierzy dokładność. Trend liczby zerwań i nieudanych nawleczeń często ujawnia pogorszenie wcześniej niż alarm. Po kolizji głowicy wykonuje się geometrię U/V i prowadników. Kopie parametrów, technologii i programów są przechowywane poza maszyną. Zdalna diagnostyka pomaga, lecz personel musi umieć bezpiecznie wymienić filtr, prowadnik i styk oraz rozpoznać zanieczyszczenie wody.

24. Wydajność i koszt części

Koszt obejmuje czas maszyny, drut, filtry, żywicę, energię, wodę, amortyzację i pracę ustawczą. CUT P może skrócić zgrubienie i ograniczyć liczbę interwencji, CUT F może mieć korzystniejszy koszt wejścia. Duża szpula oraz iWire obniżają koszt tylko wtedy, gdy proces pozostaje stabilny. Porównanie wykorzystuje mm² przeciętego przekroju na minutę dla zgrubienia, ale końcową miarą jest dobra część na godzinę kalendarzową. Wysokość, liczba przejść, otwory startowe, odpad i pomiar mają większy wpływ niż rekordowa prędkość katalogowa.

25. Cena i dostępność w Polsce

Producent nie publikuje stałego cennika CUT F ani CUT P Pro. Cena zależy od rozmiaru, feindrahtu, stożków, sondy, osi obrotowej, termostabilizacji, dużej szpuli, automatyki i oprogramowania. Budżet obejmuje agregat wody, przyrządy, drut, start-hole EDM, CAD/CAM, transport, instalację i szkolenie. AgieCharmilles/UNITED MACHINING oferuje oryginalne części, naprawy, umowy utrzymaniowe i szkolenia; dostępność oraz polskiego partnera potwierdza się przy zakupie. Dla maszyny używanej sprawdza się generator, liniały, chłodzenie, wannę, AWT, geometrię i możliwość zakupu prowadników oraz elektroniki danej generacji.

26. Lista odbiorowa

Odbiór wykonuje pionowy kontur, stożek, różne kierunki, gruby detal oraz próbę nawleczenia po celowym zerwaniu. Mierzy się wymiar, prostoliniowość, kąt, Ra, czas i zużycie drutu. Test automatyczny obejmuje odpad, pełną kolejkę i reakcję na alarm. Dokumentacja zawiera konfigurację, technologie, schemat wody, listę części, kopię parametrów, instrukcję kalibracji i procedurę odzyskania. Wynik odnosi się do wskazanego drutu, wody i warunków cieplnych, aby późniejsza zmiana była świadoma.

Źródła

• AgieCharmilles, CUT F 350/600 — aktualne modele, funkcje, wymiary, skoki, obrysy, masa, drut i wsparcie.
• AgieCharmilles, broszura CUT F — generator, prędkość, powierzchnia, szpule i warunki środowiskowe.
• AgieCharmilles, broszura CUT P Pro — P 350/550/800 Pro, IPG, dielektryk, drut, automatyzacja i dokładność.
• Dokumentacja konkretnej konfiguracji, drutu, przyrządu, technologii i systemu CAD/CAM — źródła wiążące dla programu oraz obsługi.

Wnioski

CUT F 350/600 zapewnia elastyczny zakres od kompaktowych do ciężkich detali, a CUT P 350/550/800 Pro dodaje większą produktywność, dokładność i automatykę. Wybór nie sprowadza się do skoku. Decydują wysokość części, promień, powierzchnia, stożek, liczba przejść, niezawodność nawlekania i koszt drutu.

Dobry proces WEDM jest systemem generatora, prowadników, wody, mocowania i danych technologicznych. Maszyna osiąga katalogową jakość dopiero po wyrównaniu termicznym, kalibracji, stabilnym płukaniu i kontroli odpadu. Z tego powodu test detalu oraz koszt kompletnej dobrej części są ważniejsze od pojedynczej wartości mm²/min.
