Streszczenie
Cosen C-420NC jest automatyczną dwukolumnową piłą taśmową do produkcyjnego cięcia prętów okrągłych, kwadratowych i prostokątnych do 420 mm. Aktualna specyfikacja producenta podaje taśmę 4890×41×1,3 mm, prędkość 17–115 m/min, silnik 5,5 kW z opcją 7,5 kW, pojedynczy posuw 503 mm i resztkę automatyczną 55 mm. Hydrauliczny naciąg ma detekcję pęknięcia, prowadniki są węglikowe, a SNC-100 przechowuje do stu zleceń i automatycznie kompensuje szerokość rzazu.
Maszyna zajmuje pozycję ekonomicznego automatu 420 mm. Nie ma serwoelektrycznego zagłębiania, Pulse-Cutting ani ciężkiego napędu 11–15 kW znanego z AMADA i KASTO. Zamiast tego wykorzystuje dwie szlifowane kolumny, pochyloną do tyłu głowicę, przekładnię odporną na nacisk boczny i osobne zawory ciśnienia oraz prędkości posuwu. Właściwie dobrana taśma może dać dobry koszt cięcia stali i umiarkowanie trudnych stopów, lecz maksymalny przekrój 420 mm nie oznacza wydajności ciężkiej piły w pełnym Inconelu.
Istnieją różne rewizje C-420NC. Starsza instrukcja podaje taśmę 4770 mm, zakres 20–100 m/min i masę netto 2120 kg; aktualna strona — 4890 mm, 17–115 m/min oraz 2298 kg. Dlatego części, taśmę i parametry dobiera się według tabliczki, numeru seryjnego i dokumentacji egzemplarza. Artykuł opisuje także obsługę, uruchamianie, CPC Connect, części, diagnostykę, wydajność, cenę i dostępność w Polsce.
Zdjęcia producenta

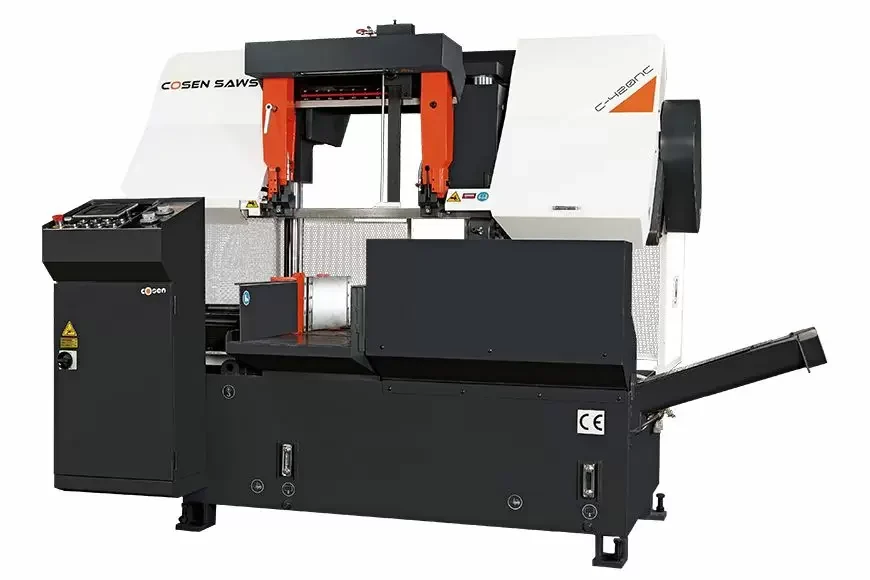

Aktualny widok C-420NC ze strony producenta. Otwarta konstrukcja ułatwia dostęp, lecz wymaga zachowania stref bezpieczeństwa.

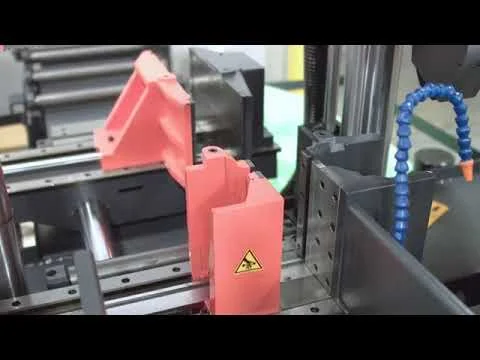

Kadr z oficjalnego materiału filmowego Cosen pokazujący maszynę w konfiguracji demonstracyjnej.

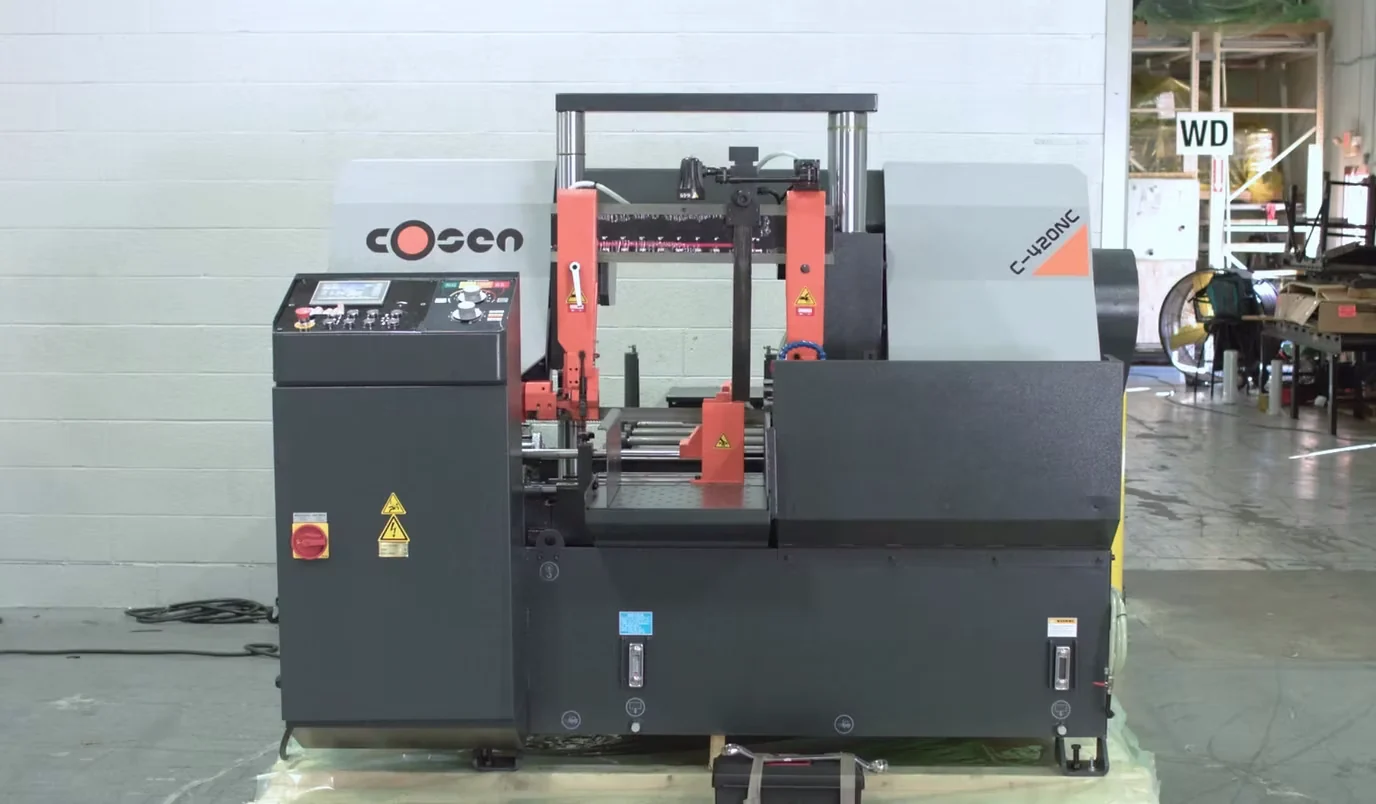

Fotografia z oficjalnej północnoamerykańskiej strony Cosen. Regionalne osłony, elektryka i opcje mogą różnić się od wykonania CE.
1. Zastosowanie
C-420NC jest przeznaczona do masowych prostych cięć stali, metali nieżelaznych, rur, profili i pełnych prętów. Pole 420×420 mm pozwala obsłużyć typowy materiał hutniczy bez przechodzenia do ciężkiej klasy 520–620 mm. Hydrauliczny podajnik i program wielokrotnego indeksowania wykonują serię bez ręcznego odmierzania. Maszyna nie tnie pod kątem. Jej przewagą jest relacja funkcji do kosztu, a nie maksymalna dynamika. W zakładzie o zmiennym portfelu może obsłużyć dużo zwykłej stali; w tytanie lub niklu wymaga zachowawczej technologii, odpowiedniej taśmy i testu.
2. Aktualne dane techniczne
| Parametr | Aktualna C-420NC |
|---|---|
| Okrąg / kwadrat / prostokąt | 420 / 420 / 420×420 mm |
| Zakres wiązki z dociskiem | szer. 190–360, wys. 100–180 mm |
| Taśma | 4890×41×1,3 mm |
| Prędkość | 17–115 m/min |
| Silnik taśmy | 5,5 kW; opcjonalnie 7,5 kW |
| Pompa hydrauliczna / chłodziwa | 1,5 / 0,18 kW |
| Pojedynczy posuw | 503 mm |
| Resztka ręczna / automatyczna | 25 / 55 mm |
| Prędkość podawania | 4,8 cm/s |
| Nośność stołu | 2600 kg |
| Wysokość stołu | 735 mm |
| Gabaryt D×S×W | 2780×2230×1790 mm |
| Masa netto | 2298 kg |
Zbiornik hydrauliczny ma 46 l, chłodziwa 85 l. Producent określa otoczenie 5–40°C i wilgotność 30–85% bez kondensacji. Ostateczna specyfikacja jest potwierdzana przy zamówieniu.
3. Różnice rewizji
Starsza instrukcja spotykana na rynku opisuje pętlę 4770×41×1,3 mm, 20–100 m/min, 5,6 kW, resztkę 60 mm, masę 2120 kg i gabaryt 2805×2560×1903 mm. Aktualna strona podaje inne długości, zakres, masę i wymiary. Nie jest to błąd przeliczenia, lecz dowód zmian konstrukcyjnych lub regionalnych. Przy zakupie używanym nie zamawia się taśmy według samego hasła C-420NC. Mierzy się pętlę lub odczytuje tabliczkę i katalog części. Tak samo postępuje się z kołem, osłoną, szczotką, sterowaniem i parametrami. Artykuł używa aktualnych danych, a starsze przedstawia jako ostrzeżenie identyfikacyjne.
4. Rodzina Cosen NC
C-320NC ma pole 320 mm i taśmę 34 mm, C-520NC zwiększa pole do 520×560 mm i używa taśmy 54 mm, następne C-620NC, C-800NC oraz C-1000NC obejmują jeszcze większe półfabrykaty. C-420NC jest środkiem serii i zachowuje taśmę 41 mm oraz silnik 7,5 HP. Wybór wyższego numeru nie daje automatycznie szybszego cięcia małego pręta. Większa taśma, koła i przestrzeń kosztują. C-420NC ma sens, gdy przekroje 320–420 mm występują regularnie, ale nie uzasadniają 54-milimetrowej pętli C-520NC.
5. Dwie kolumny
Głowica przesuwa się po dwóch powiększonych, precyzyjnie szlifowanych kolumnach połączonych belką. Układ bramowy ogranicza skręcenie i utrzymuje taśmę równolegle podczas zagłębiania od góry. Rolki oraz prowadzenie rozkładają obciążenie na całą konstrukcję. Kolumny muszą być czyste, smarowane i równoległe. Wiór lub uszkodzenie uszczelnienia zwiększa opór. Jeżeli jedna strona głowicy porusza się inaczej, taśma tnie po skosie mimo poprawnego naciągu. Okresowy pomiar geometrii jest potrzebny po kolizji i transporcie.
6. Głowica pochylona do tyłu
Producent stosuje back-tilt, czyli niewielkie odchylenie głowicy. Ma ono zmniejszać obciążenie taśmy i wspierać trwałość. Nie jest to skos odcinanego detalu; rzaz pozostaje 90° względem osi materiału. Geometria wpływa na sposób wchodzenia zębów i odpływ wióra. Nie wolno korygować pochylenia dla kompensacji krzywego cięcia bez procedury. Jest wymiarem konstrukcyjnym. Po naprawie kolumn lub prowadników wykonuje się pomiar na materiale kontrolnym.
7. Przekładnia główna
Przekładnia jest zaprojektowana do dużego bocznego nacisku i ograniczenia deformacji termicznej. Przenosi moc 5,5 lub opcjonalnie 7,5 kW na koło taśmy. Falownik zapewnia płynną zmianę 17–115 m/min. Stabilna prędkość jest ważna przy długim cięciu pełnego pręta. Olej, uszczelnienia, łożyska i zazębienie są częścią utrzymania. Wzrost temperatury lub hałasu nie powinien być maskowany zmniejszeniem prędkości. Termografia i analiza oleju mogą wykryć pogorszenie przed awarią.
8. Moc standardowa i opcjonalna
Standardowe 5,5 kW wystarcza do szerokiego zakresu stali przy prawidłowej taśmie. Opcja 7,5 kW daje rezerwę dla większego przekroju i wyższego posuwu, ale nie poprawia sztywności ani objętości rowka zęba. Przy zatkanym wiórze większy silnik może szybciej uszkodzić taśmę. Oferta musi określić wariant. Rynek używany opisuje czasem moc w HP i zaokrągla ją do 5,6 kW. Prąd silnika podczas referencyjnego cięcia pokazuje, czy proces wykorzystuje moc, czy ogranicza go posuw, drganie lub chłodziwo.
9. Dwa zawory posuwu
Układ ma osobną regulację ciśnienia oraz prędkości zagłębiania. Ciśnienie ogranicza siłę taśmy na materiał, a zawór przepływu ustala szybkość ruchu. Pozwala to odróżnić delikatne podparcie od faktycznej penetracji. W rurze operator może ograniczyć nacisk, aby chronić zęby na zmiennej ściance. To rozwiązanie jest prostsze niż serwoposuw z czujnikiem. Temperatura oleju, stan zaworów i umiejętność ustawienia wpływają na powtarzalność. Zatwierdzona karta podaje oba parametry, a nie tylko „posuw 4”.
10. Naciąg hydrauliczny
Taśma jest napinana hydraulicznie do ciśnienia katalogowego 35–40 kg/cm² z określoną tolerancją. System wykrywa pęknięcie i zatrzymuje proces. Właściwy naciąg utrzymuje prostoliniowość 41-milimetrowej pętli, ale zbyt duży obciąża złącze i koła. Czujnik pęknięcia nie wykrywa każdego wyłamanego zęba. Oględziny pozostają potrzebne. Po założeniu pętli wykonuje się powolny obieg, kontrolę śledzenia i test. Wartość ciśnienia bierze się z dokumentacji rewizji.
11. Prowadniki węglikowe
Wymienne elementy z węglika podpierają boki taśmy blisko rzazu. Twarda powierzchnia wytrzymuje tarcie, ale wymaga czystości i prawidłowego luzu. Wiór pomiędzy taśmą i płytką rysuje obie powierzchnie oraz zmienia tor. Prowadniki wymienia się lub ustawia parami. Po naprawie mierzy się prostopadłość w dwóch osiach. Niewielki luz może nie być widoczny na pręcie 50 mm, a dać duży błąd na 420 mm.
12. Szczotka druciana
Stalowa szczotka napędzana przez elastyczny wał od napędu głównego usuwa wióry z zębów. Jej prędkość skaluje się z taśmą, co upraszcza układ, ale stan wałka wpływa na skuteczność. Zły kąt wciska wiór zamiast go wyjmować. Szczotkę traktuje się jako tanią część zużywalną. Kontroluje się średnicę, włos, docisk i wał. Pozostający wiór na odcinku powrotnym jest sygnałem wymiany lub regulacji.
13. SNC-100
Smart NC-100 daje większość funkcji produkcyjnego sterowania przy prostszej architekturze niż pełne CNC. Panel dotykowy 7 cali przechowuje do stu zleceń z długością oraz ilością. Pokazuje prędkość taśmy, kody błędów i licznik życia narzędzia. Po wpisaniu szerokości rzazu oblicza liczbę indeksowań. Sterownik nie dobiera automatycznie technologii tak jak rozbudowane AFC lub baza AMADA, chyba że konfiguracja została rozszerzona. Operator wprowadza wartości z karty. Zaletą jest przejrzystość i niski próg obsługi; ograniczeniem większa zależność od technologii zakładowej.
14. Programowanie zlecenia
Program zawiera długość odcinka, liczbę sztuk, szerokość rzazu, pozycję startową i parametry taśmy. Dla kilku długości tworzy się osobne pozycje. Sterownik wykonuje wielokrotny posuw do 99 m lub limitu 999 cali wskazanego w danym wykonaniu. Operator potwierdza materiał, taśmę i resztkę. Licznik życia jest użyteczny tylko wtedy, gdy wymiana oraz powierzchnia cięcia są rejestrowane konsekwentnie. Reset bez wpisania przyczyny niszczy historię.
15. Podajnik hydrauliczny
Ruchome imadło wykonuje skok 503 mm z prędkością do 4,8 cm/s. Siła ciągnięcia jest podana jako 1759 kgf. Dłuższy detal wymaga kolejnych przechwytów. Pełnoskokowy cylinder może zaciskać od zera do pełnego pola. Dokładność zależy od poślizgu, ciśnienia 30 kg/cm², prostoliniowości i rolek. Reduktor nacisku jest opcją dla cienkich profili. Nie wykorzystuje się maksymalnej siły do prostowania krzywego pręta.
16. Dzielone imadło przednie
Szczęki po obu stronach taśmy utrzymują materiał blisko rzazu i mają ograniczać zadzior. Krótki wolny odcinek zmniejsza ruch odcinanej części. Żeliwo sferoidalne zapewnia wytrzymałość szczęk przy powtarzalnym zacisku. Wióry na powierzchni zmieniają położenie oraz siłę. Szczęki czyści się i sprawdza zużycie. Przy małym odcinku strefa odbioru nie może pozwolić, aby detal zakleszczył się między taśmą a imadłem.
17. Wiązki
Opcjonalne górne dociski przedni i tylny umożliwiają wiązkę szerokości 190–360 i wysokości 100–180 mm. Zakres nie pokrywa pełnego pola 420 mm. Elementy są ściskane z czterech stron, aby nie obracały się i nie podnosiły podczas przejścia zęba. Wiązka wymaga innej podziałki i posuwu niż blok o tym samym obrysie. Przerwy między prętami tworzą uderzenia. Kontrola obejmuje skrajne odcinki, a logistyka rozdziela oraz identyfikuje sztuki.
18. Chłodziwo
Zintegrowany układ ma zbiornik 85 l i pompę 0,18 kW. Chłodziwo dochodzi do strefy, smaruje i zabiera wióry. Jego stężenie, pH i czystość są kontrolowane. Mały przepływ albo zła pozycja dyszy powodują narost nawet przy prawidłowej prędkości. Opcjonalne mikrosmarowanie może być dostępne w rodzinie, lecz konkretna C-420NC wymaga potwierdzenia. Dla pełnego stopu niklu emulsja zwykle zapewnia większy odbiór ciepła. Przejście między metodami wymaga próby.
19. CPC Connect
Opcjonalny CPC łączy piłę z usługą chmurową do monitorowania stanu, wydajności i prognoz. Cosen rozwija raporty, integrację ERP, dashboard, aplikację i API. Funkcja może ujawnić czasy postoju, trend życia taśmy i niewykorzystane zmiany. Łączność nie jest standardem potwierdzonym w każdym egzemplarzu. Wymaga bramy, licencji, sieci i polityki cyberbezpieczeństwa. Zdalny odczyt rozdziela się od zdalnego sterowania. Utrata chmury nie może blokować bezpiecznego lokalnego cięcia.
20. Kontrola przed startem
Sprawdza się tabliczkę rewizji, właściwą długość taśmy, kierunek, złącze, naciąg, prowadniki, szczotkę, chłodziwo, imadła, podajnik, osłony i odbiór. Materiał jest zidentyfikowany, podparty i mieści się w nośności 2600 kg. Program odpowiada gatunkowi oraz geometrii. Pojemnik na wióry i gotowe odcinki mieści serię. Po zmianie taśmy prowadzi się docieranie zgodne z dostawcą. Instrukcja danego numeru seryjnego określa testy blokad.
21. Uruchomienie serii
Operator zakłada i napina taśmę, ustawia prędkość, ciśnienie oraz prędkość posuwu, wybiera zlecenie i wykonuje pierwsze czołowanie. Podajnik ustala długość, oba imadła zamykają się, głowica dojeżdża i tnie. Po przecięciu wraca, a cykl indeksuje kolejną sztukę. Pierwszy detal jest mierzony na długość i prostopadłość. Wiór oraz obciążenie silnika potwierdzają technologię. Dopiero wtedy seria przechodzi w tryb bez stałej obecności, jeśli ocena ryzyka i bufory na to pozwalają.
22. Ustawianie parametrów
Punkt startowy pochodzi od dostawcy taśmy dla gatunku i przekroju. Prędkość 17–115 m/min dobiera temperaturę krawędzi, zawór prędkości grubość wióra, a zawór ciśnienia limit siły. Zmienia się jeden parametr naraz i zapisuje wynik. Za mały posuw w niklu powoduje tarcie oraz umocnienie, za duży odchylenie i wykruszenie. Ocenia się regularny wiór, dźwięk, prąd, powierzchnię oraz czas. Licznik taśmy powinien odnosić się do przeciętej powierzchni.
23. Diagnostyka długości
Błąd długości może wynikać z poślizgu imadła, ciśnienia, brudnych rolek, szerokości rzazu, luzu mechanizmu lub krzywej sztangi. SNC kompensuje wpisany rzaz, ale nie mierzy automatycznie każdej rzeczywistej szczeliny. Jeżeli błąd rośnie z liczbą skoków, podejrzewa się indeksowanie. Test wykonuje się na jednym oraz wielu skokach. Stała różnica może być offsetem, narastająca — skalą lub poślizgiem. Nie koryguje się programem awarii zacisku.
24. Diagnostyka krzywego cięcia
Przyczyny obejmują jednostronnie stępione zęby, mały naciąg, prowadniki, nierówne kolumny, zbyt duży posuw, złą podziałkę i złe podparcie. Głowica pochylona konstrukcyjnie nie jest regulacją do prostowania rzazu. Najpierw sprawdza się taśmę i geometrię. Pomiar w dwóch osiach na znanym materiale rozdziela problem prowadzenia od sztangi. Jeżeli odchyłka rośnie dopiero głęboko, taśma może uciekać pod obciążeniem. Nowa pętla bez usunięcia zużytego prowadnika da tylko krótką poprawę.
25. Części wymienne
Zużywają się pętla, szczotka, płytki węglikowe, chłodziwo, filtry, uszczelnienia, szczęki i zgarniacze. Dalej znajdują się koła, łożyska, przekładnia, wałek szczotki, kolumny, rolki, cylindry, zawory, pompy i czujnik pęknięcia. SNC-100, HMI, falownik i PLC mają własne numery. Zapas musi odpowiadać rewizji 4770 lub 4890 mm. Cosen prowadzi portal części oraz deklaruje instalację, szkolenia i wymiany. Dla Polski należy ustalić europejskiego partnera, czas oraz lokalny zapas krytyczny.
26. Konserwacja
Codziennie usuwa się wióry i kontroluje taśmę, szczotkę, chłodziwo, wycieki oraz osłony. Okresowo sprawdza się naciąg, prowadniki, koła, kolumny, olej, filtr, zawory, podajnik, imadła i geometrię. Dane CPC mogą wspierać harmonogram, ale nie zastępują oględzin. Po pęknięciu usuwa się zęby z rzazu i ustala przyczynę. Po naprawie hydrauliki sprawdza się oba parametry posuwu. Backup SNC i PLC jest utrzymywany poza panelem. Aktualizacja sieci wymaga testu lokalnej pracy.
27. Wydajność
Takt obejmuje podanie, zacisk, dojazd, rzaz, powrót i odbiór. W pełnym 420 mm dominuje skrawanie i 5,5 kW może być wąskim gardłem. Przy krótkich detalach hydrauliczny skok 503 mm oraz prędkość 4,8 cm/s nabierają znaczenia. Opcjonalne 7,5 kW pomaga tylko wtedy, gdy taśma i rama przenoszą większe obciążenie. Wskaźnik to zgodne cm² na godzinę, trwałość taśmy i resztka 55 mm. Prosta automatyka SNC może dać wysokie wykorzystanie przy stabilnych zleceniach. Częste ręczne dobieranie materiału zwiększa czas i ryzyko względem baz AFC lub AMADA.
28. Porównanie czterech pił
Cosen ma 420 mm, 5,5/7,5 kW, taśmę 41×1,3 mm i resztkę 55 mm. KASTOtec AC 4 ma 430 mm, 15 kW, 41×1,3 mm i 35 mm. AMADA ma 430 mm, 11 kW, 54×1,6 mm, Pulse-Cutting i 95 mm. Behringer ma 320 mm, 2,6 kW, 34×1,1 mm, pomiar nacisku i 70 mm. Cosen jest ekonomicznym środkiem: większa i mocniejsza od Behringer, prostsza od AMADA, lżejsza i słabsza od KASTO. Może wygrywać ceną oraz serwisowalną hydrauliką w zwykłej stali. Dla maksymalnego taktu w trudnych stopach ciężkie konkurencyjne koncepcje mają większy potencjał. Wynik potwierdza wspólna próba.
29. Cena i dostępność w Polsce
Producent nie publikuje ceny C-420NC. Wtórne oferty zagraniczne nie są wiarygodnym cennikiem Polski, ponieważ różnią się rocznikiem, CE, opcjami, transportem i podatkami. Nowa konfiguracja jest ofertowa. Budżet obejmuje rolki, docisk, regulator, transporter, CPC, instalację, chłodziwo, taśmy i szkolenie. Cosen deklaruje sprzedaż do około 80 krajów i ma polską wersję strony, lecz nie wskazuje na stronie produktu jednoznacznego polskiego magazynu. Przed zakupem trzeba uzyskać nazwę autoryzowanego partnera, SLA, lokalizację części i wsparcie SNC. Import używany bez dokumentacji konkretnej rewizji zwiększa ryzyko.
30. Zapytanie i odbiór
Zapytanie podaje gatunki, przekroje, serie, tolerancje, masy, przenośniki, wiązki i łączność. Oczekuje się potwierdzenia długości taśmy, mocy, CE, resztki, sterowania oraz części. Test obejmuje najtrudniejszy reprezentatywny materiał, a nie tylko miękką stal. FAT sprawdza zlecenia, wielokrotny posuw, rzaz, naciąg, pęknięcie, zawory, imadła, szczotkę i alarmy. SAT potwierdza geometrię po instalacji. Próba kilku zmian ujawnia trwałość oraz obsługę wiórów.
Podsumowanie
Cosen C-420NC jest dwukolumnowym automatem 420 mm ze Smart NC-100, hydraulicznym podawaniem i niezależną regulacją siły oraz szybkości posuwu. Aktualna wersja używa taśmy 4890×41×1,3 mm i silnika 5,5 kW z opcją 7,5 kW. Resztka 55 mm i sto zleceń dają dobre podstawy produkcyjne.
Najważniejsza praktyczna zasada dotyczy rewizji: starsze maszyny mogą wymagać taśmy 4770 mm i innych części. Cosen jest prostszym oraz potencjalnie tańszym wyborem niż AMADA i KASTO, ale ma mniejszą moc oraz mniej zaawansowaną kontrolę procesu. Cena i polski serwis wymagają pisemnej oferty z identyfikacją wykonania.
