Vector HPGQ jest poziomym lub pionowym piecem próżniowym, w którym ten sam wsad nagrzewa się, wygrzewa i chłodzi gazem pod wysokim ciśnieniem w jednej komorze. Nazwa urządzenia nie oznacza jednej zamkniętej konfiguracji katalogowej. O wyniku decydują wymiary i rodzaj strefy gorącej, moc grzejna, układ próżniowy, ciśnienie oraz kierunek przepływu gazu, liczba stref regulacji, wyposażenie do nawęglania albo azotowania i sposób kwalifikowania procesu.
W aktualnej rodzinie producent podaje pojemność standardowych wersji poziomych od 200 do 2500 kg i większą, a pionowych 1500 albo 2000 kg. Zakres próżni zależnie od wykonania sięga od około 10^-2 do 10^-5/10^-6 mbar, zaś hartowanie gazowe może pracować od 2 do 25 bar. Tak szerokich granic nie wolno łączyć w jedną „maksymalną” maszynę bez oferty technicznej: wersja 25-barowa, all-metal, wysokopróżniowa i przeznaczona do wodoru jest innym projektem, kosztem oraz reżimem bezpieczeństwa niż podstawowy piec z izolacją grafitową i azotem.
Streszczenie
Vector jest uniwersalnym, jednokomorowym piecem wsadowym do hartowania, odpuszczania, wyżarzania, przesycania, lutowania i spiekania. Opcje FineCarb, PreNit oraz LPN rozszerzają go o nawęglanie niskociśnieniowe, wstępne azotowanie i azotowanie próżniowe. ConFlap umożliwia wspomaganie nagrzewania konwekcyjnego w niższej temperaturze, SimVac pomaga przygotować cykl, a sterownik rejestruje receptę, temperaturę, próżnię, gazy i zdarzenia.
Najważniejszą przewagą HPGQ jest czyste chłodzenie bez oleju, mycia i części problemów środowiskowych kąpieli. Nie wynika z tego, że gaz zawsze zastąpi olej. Hartowność stali, grubość przekroju, masa oraz upakowanie wsadu muszą dać wymaganą szybkość przejścia przez zakres przemian. Ciśnienie gazu jest tylko jednym z parametrów: liczą się także jego rodzaj, temperatura, gęstość, prędkość, moc wentylatora, wymiennik, kierunek przepływu i opory kosza.
Producent ma centralę, produkcję i bezpośredni serwis w Świebodzinie, dlatego dostępność w Polsce jest znacznie lepsza niż w przypadku pieca sprowadzanego przez odległego integratora. Cena nie jest katalogowa. Zakup obejmuje projekt mediów i fundamentu, konfigurację procesu, FAT, transport, montaż, SAT, próby technologiczne, szkolenie, części startowe oraz umowę serwisową. Rozsądne porównanie ofert opiera się na kwalifikowanym wsadzie i gwarantowanym takcie, nie na samej objętości komory.
Zdjęcia producenta

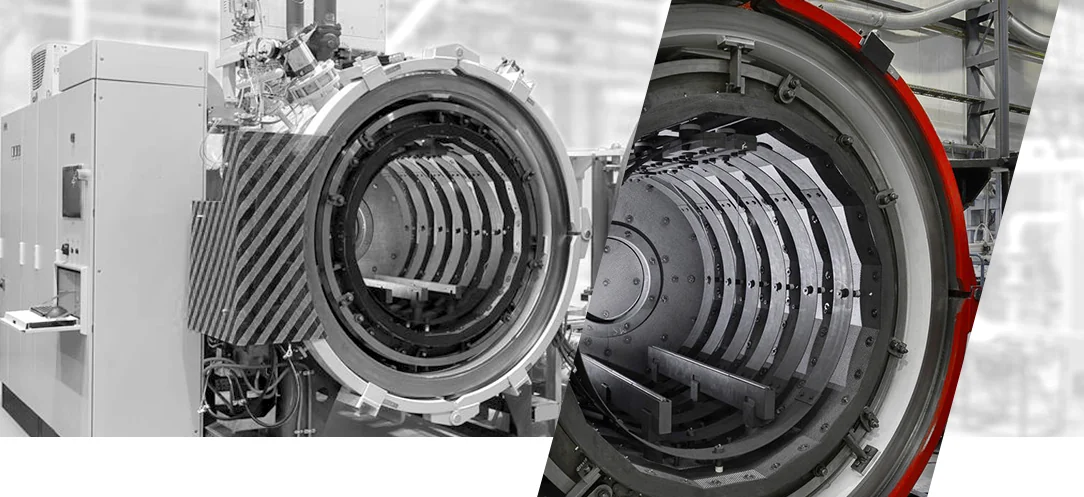

Poziomy Vector ma walcową komorę procesową, drzwi czołowe i moduły próżni, chłodzenia oraz szaf sterowniczych rozmieszczone wokół korpusu.

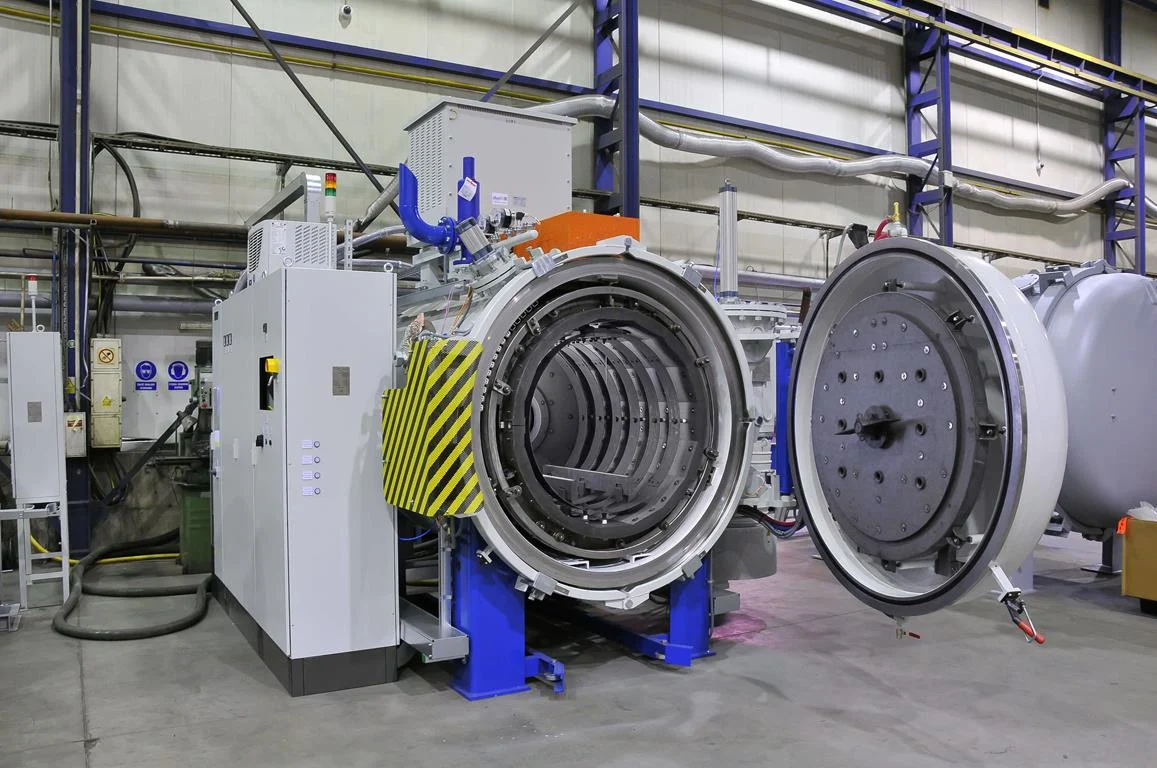

Konfiguracja przemysłowa powstaje pod zadany wsad, ciśnienie chłodzenia, przepływ gazu i wymagania odbiorowe; wygląd osprzętu może różnić się między zamówieniami.
Piec jest tylko rdzeniem stanowiska. Do eksploatacji potrzebne są instalacje wody, gazów, próżni, energii, transportu wsadu i bezpiecznego odprowadzenia ciśnienia.
1. Jedna komora, trzy fazy procesu
Po zamknięciu drzwi komora jest odpompowywana, wsad nagrzewany promiennikowo lub początkowo konwekcyjnie, a po wygrzaniu chłodzony gazem w tej samej przestrzeni. Nie ma transferu gorącego kosza między komorą grzejną i hartowniczą. Upraszcza to mechanikę, zmniejsza powierzchnię instalacji oraz ryzyko utlenienia przy przeładunku, lecz blokuje strefę grzejną przez cały czas chłodzenia. Dla produkcji wielkoseryjnej właśnie ta sekwencyjność może wyznaczać granicę przepustowości.
Wersja pozioma ułatwia załadunek typowych koszy z wózka i dostęp do strefy. Wersja pionowa jest użyteczna dla długich elementów, których nie powinno się podpierać poziomo, albo gdy orientacja chłodzenia ma ograniczać odkształcenia. Pionowa geometria nie jest prostym obróceniem korpusu: zmienia zawieszenie wsadu, transport, rozkład obciążenia, serwis grzałek i wymagania hali.
2. Strefa robocza nie jest równa ładowności
Producent podaje standardową pojemność masową, lecz każdy dobór zaczyna się od obwiedni detali, kosza, oprzyrządowania i wolnych kanałów przepływu. Dwa wsady o masie 1000 kg mogą zachowywać się zupełnie inaczej. Zwarty wał ma duży przekrój przewodzenia ciepła, a kosz cienkich pierścieni ma dużą powierzchnię, lecz może tworzyć zaporę dla gazu. Nominalna masa nie potwierdza ani równomierności nagrzania, ani szybkości chłodzenia.
Do specyfikacji należy wpisać użyteczną średnicę i długość strefy, maksymalną masę netto detali, masę oprzyrządowania, dopuszczalne obciążenie podłogi oraz wzorcowy sposób ułożenia. Potrzebny jest również margines między wsadem i ekranami. Detal wystający poza kwalifikowaną objętość może widzieć inny strumień promieniowania lub gazu, choć mechanicznie mieści się za drzwiami.
3. Grafitowa albo całkowicie metalowa strefa gorąca
Standardowa okrągła strefa grafitowa dobrze znosi wysoką temperaturę, ma małą bezwładność i korzystny koszt eksploatacji. Grafitowe grzałki, izolacja i ekrany wymagają ochrony przed tlenem oraz wilgocią. Mogą być źródłem węgla i pyłu, co jest zaletą lub problemem zależnie od procesu. Dla lutowania, czystych nadstopów, materiałów reaktywnych albo wymagań bardzo niskiego tła zanieczyszczeń wybiera się strefę all-metal z molibdenu lub odpowiednich stopów.
All-metal nie oznacza braku parowania, emisji ani konieczności czyszczenia. Jest droższa, bardziej wrażliwa na przegrzanie i może mieć inne straty cieplne. Wybór należy oprzeć na temperaturze, próżni, chemii wsadu, dopuszczalnym nawęglaniu lub odbarwieniu oraz częstotliwości cykli. Nie powinno się naprzemiennie wykonywać procesu brudnego i ultraczystego bez kwalifikowanej procedury dekontaminacji.
4. Wytwarzanie próżni i ocena szczelności
Układ podstawowy zwykle łączy pompę wstępną z boosterem Rootsa, a dla wyższej próżni dodaje pompę dyfuzyjną lub inne stopnie wysokopróżniowe. Zawory izolują gałęzie, chronią pompy przed nagłym zasypem gazem i utrzymują kolejność przełączeń. Pułapka chłodzona lub kriogeniczna ogranicza cofanie oleju i przechwytuje pary, jeśli proces tego wymaga. Sam odczyt jednego próżniomierza nie opisuje składu gazów resztkowych ani szybkości odgazowania wsadu.
Przed cyklem produkcyjnym kontroluje się ciśnienie bazowe i szybkość narastania ciśnienia po odcięciu pomp. Pierwsza wielkość łączy wydajność pomp, odgazowanie oraz przeciek, druga pomaga rozdzielić ich wpływ. O-ring drzwi, przepusty prądowe, termopary, zawory i przewody są typowymi miejscami nieszczelności. Próba helowa lokalizuje małe przecieki, ale jej kryterium musi być zapisane w dokumentacji odbiorowej.
5. Ciśnienie częściowe jako narzędzie procesowe
Nie każdy etap powinien przebiegać przy najniższym możliwym ciśnieniu. Kontrolowane ciśnienie częściowe gazu obojętnego może ograniczyć parowanie składników stopowych, chronić grzałki lub ustabilizować wymianę ciepła. W nawęglaniu i azotowaniu dozowanie gazu jest częścią chemii powierzchniowej. Układ musi rozróżniać regulację przepływem, regulację ciśnienia i zwykły zasyp przed chłodzeniem.
Recepta powinna zapisywać rodzaj gazu, progi zaworów, rampę, dopuszczalne odchylenia i reakcję na utratę próżni. Zmiana dostawcy gazu, czystości, osuszania lub materiału przewodów może zmienić wynik. Dla tytanu i innych materiałów reaktywnych tlen, azot, wodór i para wodna nie są obojętnym tłem; limity wynikają z procesu i muszą być monitorowane.
6. Nagrzewanie promiennikowe i ConFlap
W wysokiej temperaturze dominujące jest promieniowanie, którego intensywność silnie rośnie z temperaturą bezwzględną. Przy niższej temperaturze wymiana promiennikowa słabnie, a próżnia eliminuje konwekcję. System ConFlap wprowadza kontrolowany gaz i wymuszony obieg, aby przyspieszyć nagrzewanie ciężkiego wsadu w dolnym zakresie. Przed przejściem do wysokiej temperatury gaz jest usuwany, a klapy i wentylator wracają do stanu przewidzianego receptą.
Korzyść trzeba mierzyć na temperaturze rdzenia, nie wyłącznie na termoparze pieca. Zbyt szybka rampa tworzy różnicę między powierzchnią i rdzeniem, naprężenia oraz niejednorodną austenityzację. Odcinek wyrównania rozpoczyna się dopiero po osiągnięciu warunku przez termopary wsadu albo po zwalidowanym opóźnieniu. ConFlap skraca część cyklu, ale nie unieważnia ograniczeń przewodzenia ciepła w detalu.
7. Strefy regulacji i równomierność temperatury
Okrągła strefa gorąca sprzyja symetrycznemu promieniowaniu, jednak drzwi, przepusty, podpory i gęstość wsadu zakłócają pole. Opcjonalne sterowanie wielostrefowe reguluje moc odcinków niezależnie. Rozmieszczenie termopar sterujących powinno reprezentować strefę, a nie być wygodne montażowo. Korekty strefowe ustala się z pomiaru, nie na podstawie wyglądu rozżarzonych grzałek.
TUS sprawdza rozkład temperatury w kwalifikowanej objętości, SAT porównuje tor pomiarowy z wzorcem, a kalibracja dotyczy poszczególnych czujników i przyrządów. Gotowość producenta do AMS2750 oznacza możliwość wyposażenia i udokumentowania systemu pod wymagania specyfikacji; nie stanowi automatycznie zgodności każdego pieca i procesu. Klasa, typ przyrządów, częstotliwość prób oraz dopuszczalne odchylenie muszą być zapisane przez użytkownika.
8. Termopary wsadu i rzeczywisty koniec wygrzewania
Przepusty termopar pozwalają mierzyć kilka reprezentatywnych detali: rdzeń największego przekroju, pozycję przy drzwiach, środek oraz strefę potencjalnie najchłodniejszą. Termopara przyspawana powierzchniowo nie mierzy rdzenia. Osłona, średnica drutu, sposób mocowania i promieniowanie zmieniają bezwładność oraz błąd. Przewód ułożony w strumieniu gazu może reagować inaczej niż detal.
W produkcji seryjnej nie zawsze używa się termopar wsadu w każdym cyklu. Można przejść na zwalidowany model recepty, jeśli geometria, masa, ułożenie, oprzyrządowanie i stan pieca pozostają w dopuszczonym oknie. Zmiana kosza lub liczby warstw jest zmianą procesu. SimVac może wspierać przewidywanie, lecz model trzeba sprawdzić pomiarem i nie wolno traktować go jako samodzielnego dowodu zgodności partii.
9. HPGQ: co naprawdę oznacza 2–25 bar
Po wygrzaniu komora jest zasypywana gazem, uruchamia się wentylator, a strumień przepływa przez wsad i wymiennik ciepła. Wyższe ciśnienie zwiększa gęstość gazu, lecz skuteczność zależy także od jego pojemności cieplnej, przewodności, lepkości i prędkości. Wymiennik musi odprowadzić energię wsadu, strefy i oprzyrządowania. Chiller o zbyt wysokiej temperaturze powrotu ograniczy kolejne cykle mimo sprawnego pieca.
Azot jest ekonomiczny i łatwo dostępny, ale nie jest obojętny dla wszystkich materiałów. Argon jest bardziej bezwładny, za to ma gorsze własności chłodzące i wyższy koszt. Hel daje bardzo korzystną wymianę ciepła, lecz jest drogi i wymaga odzysku, jeśli zużycie ma być akceptowalne. Producent wymienia także wodór, ale jego użycie wymaga specjalnie zaprojektowanej instalacji, detekcji, wentylacji, strefowania oraz analizy wybuchowej; nie jest zwykłym zamiennikiem gazu w standardowym piecu.
10. Kierunek przepływu i orientacja wsadu
Opcjonalna zmiana kierunku chłodzenia ogranicza różnice między czołem i tyłem kosza. Przepływ jednostronny może najpierw gwałtownie schłodzić elementy od strony wlotu, a po ogrzaniu gazu słabiej działać na końcu. Odwracanie kierunku w zwalidowanych odstępach poprawia uśrednienie, ale nie naprawi kosza zablokowanego zwartymi płytami. Kanały przepływowe muszą być elementem instrukcji załadunku.
Odkształcenie zależy od orientacji włókien, przekrojów, podparcia i chwili przemiany. Element może spełnić twardość, a przekroczyć bicie. W próbach kwalifikacyjnych mierzy się więc krzywe chłodzenia, twardość, mikrostrukturę, głębokość warstwy i geometrię. Dopiero taki zestaw pozwala zdecydować, czy dany wsad nadaje się do gazu i w jakim układzie.
11. Hartowanie, odpuszczanie i wyżarzanie
Hartowanie w próżni ogranicza zgorzelinę i odwęglenie, a po chłodzeniu gazowym powierzchnia zwykle nie wymaga mycia. Dla stali narzędziowych i części stopowych istotne są stopniowane rampy, wyrównanie, temperatura austenityzacji oraz minimalna szybkość chłodzenia. Ciężkie przekroje mogą wymagać 15, 20 lub 25 bar, helu albo innej technologii. Maksymalnego ciśnienia nie należy używać automatycznie, ponieważ może zwiększać deformację i zużycie energii.
Odpuszczanie może odbywać się w tym samym urządzeniu, lecz piec pozostaje zajęty podczas zejścia do odpowiedniej temperatury i ponownego nagrzania. Osobny piec odpuszczający bywa wydajniejszy. Wyżarzanie, przesycanie i starzenie mają inne wymagania dotyczące ramp, atmosfery i szybkości chłodzenia. Uniwersalność sprzętu nie oznacza jednej uniwersalnej recepty.
12. Lutowanie, spiekanie i materiały wymagające
Lutowanie próżniowe korzysta z czystej atmosfery i równomiernego nagrzania. Wymaga kontroli temperatury likwidusu, czasu, szczeliny, stanu powierzchni i prężności par składników lutu. Grafitowa strefa może być niepożądana dla niektórych złączy. Spiekanie wymaga oceny gazów wydzielanych ze spoiwa i wpływu ich kondensacji na pompę, izolację oraz przepusty.
Stopy niklu, stale nierdzewne, tytan i nadstopy są wymieniane przez producenta, lecz ich zgodność zależy od konkretnej chemii i procesu. Tytan łatwo pochłania gazy międzywęzłowe; miedź lub cynk mogą zanieczyścić komorę; magnez i duża ilość lepiszcza tworzą osobne ryzyka. Macierz materiał–proces–strefa gorąca jest lepszym narzędziem niż ogólna lista „obsługiwanych stopów”.
13. FineCarb, PreNit i LPN
FineCarb jest opcją nawęglania niskociśnieniowego. Dawki gazu węglonośnego i odcinki dyfuzji budują profil węgla bez klasycznej atmosfery endotermicznej. PreNit wprowadza etap wstępnego azotowania, który może wpływać na kinetykę warstwy i ograniczać nadmierny wzrost ziarna w odpowiednio opracowanym procesie. LPN służy do azotowania niskociśnieniowego. Każda opcja wymaga dozowania gazów, osobnych interlocków, recept i gospodarki produktami procesu.
Głębokości warstwy nie ustala sama nazwa pakietu. Zależy ona od potencjału powierzchniowego, temperatury, czasu dyfuzji, składu stali i geometrii. Próby obejmują profil twardości, zawartość węgla albo azotu, mikrostrukturę, twardość rdzenia i odkształcenie. Jeśli nawęglanie jest wąskim gardłem, jednokomorowy Vector nie wykorzysta grzania równolegle z chłodzeniem poprzedniej partii; wtedy trzeba porównać kilka pieców albo system wielokomorowy.
14. Vector 3D jest wariantem do postprocessingu AM
Vector 3D rozwija architekturę jednokomorową dla detali z wytwarzania addytywnego. Producent wskazuje odprężanie, starzenie, przesycanie, usuwanie lepiszcza i spiekanie oraz cztery standardowe strefy robocze: 250×250×400, 400×400×600, 600×600×900 i 900×900×1200 mm. Wielkości nie dobiera się wyłącznie do pola jednej drukarki. Kilka wsadów drukowanych równolegle może wymagać większej pojemności pieca, aby postprocessing nie stał się wąskim gardłem.
Usuwanie lepiszcza jest szczególnym obciążeniem. Pary mogą kondensować w zimnych odcinkach, degradować pompę, osiadać na przepustach i wywołać zwarcie. Vector 3D ma dodatkowe systemy ochronne przewidziane dla takiego zanieczyszczenia. Zwykłego pieca Vector nie należy kierować do binder jetting tylko dlatego, że osiąga właściwą temperaturę i próżnię; zgodność układu odprowadzania par trzeba potwierdzić na etapie projektu.
15. Sterownik, recepta i zapis partii
Operator wybiera zatwierdzoną receptę, identyfikuje wsad, potwierdza media i rozpoczyna sekwencję. PLC nadzoruje drzwi, wodę, pompy, grzałki, gaz oraz wentylator, a system nadrzędny wizualizuje trendy i archiwizuje dane. Uprawnienia powinny rozdzielać obsługę, technologa i serwis. Edycja recepty wymaga śladu audytowego; kopia na pulpicie operatora nie może zastąpić kontrolowanej wersji.
Raport partii powinien łączyć numer wsadu z temperaturami stref i detali, próżnią, przepływem oraz ciśnieniem gazu, mocą, czasami etapów, alarmami i zmianami operatora. Utrata komunikacji z archiwum nie może pozostawić nieoznaczonego produktu. Bufor lokalny i procedura odtworzenia zabezpieczają dane, a zegary sterownika, rejestratora i systemu zakładowego muszą być zsynchronizowane.
16. Bezpieczne uruchomienie pierwszego cyklu
Rozruch zaczyna się od odbioru przyłączy, kierunku obrotów pomp i wentylatora, jakości wody, szczelności gazów, kalibracji czujników oraz testu wszystkich blokad. Następnie wykonuje się próbę próżni pustej komory, test narastania ciśnienia, odgazowanie strefy i cykl bez wsadu. Grzanie pełną mocą przed usunięciem wilgoci i lotnych pozostałości może zanieczyścić izolację oraz przeciążyć pompy.
Pierwszy wsad jest oprzyrządowany termoparami i nie powinien być częścią wysyłkową. Sprawdza się kolejność pomp, rampy, przejście ConFlap–próżnia, zachowanie stref, zasyp gazem, rozruch wentylatora, kierunek chłodzenia i kontrolowane odpowietrzenie. Drzwi wolno otworzyć dopiero po osiągnięciu temperatury oraz ciśnienia dopuszczonych instrukcją. Alarmu nie kasuje się bez ustalenia, czy wsad znalazł się poza kwalifikowanym oknem.
17. Codzienna obsługa i bezpieczne zatrzymanie
Przed załadunkiem operator sprawdza czystość komory, ekrany, uszczelkę drzwi, podpory, przewody termopar, poziomy mediów i stan kosza. Wsad musi mieć potwierdzony materiał, masę, orientację i brak uwięzionej cieczy. Zamknięcie drzwi nie może wymagać dociskania wystającego detalu. Receptę dobiera się do wariantu wsadu, a nie tylko numeru materiału.
Po cyklu gaz jest odzyskiwany lub bezpiecznie odprowadzany, wentylator zatrzymywany według sekwencji, a komora wyrównywana do ciśnienia otoczenia. Gorący kosz wymaga wyznaczonej strefy odkładczej. Planowane zatrzymanie pozostawia piec suchy, zabezpieczony i z pompami w stanie zgodnym z instrukcją producenta. Awaria energii, wody lub sprężonego gazu ma odrębną, przećwiczoną reakcję.
18. Części zużywalne i utrzymanie
Regularnej kontroli wymagają O-ringi, uszczelnienia wałów, olej i filtry pomp, zawory, przepusty, przewody chłodzące, grzałki, izolacja, ekrany, termopary, elektrody pomiarowe, wentylator, łożyska, silnik, wymiennik oraz kosze. Grafit pęka, utlenia się i pyli; metalowe ekrany odkształcają się oraz pokrywają osadem. Zabrudzony wymiennik obniża chłodzenie, zanim wywoła alarm.
Plan nie powinien ograniczać się do interwału kalendarzowego. Rejestruje się czas grzania, liczbę zasypów wysokociśnieniowych, temperaturę łożysk, drgania, prąd silnika, czas osiągania próżni, leak-up rate i różnicę temperatur wody. Trend wykrywa degradację wcześniej niż wartość graniczna. Części krytyczne o długim terminie dostawy należy zakontraktować z piecem: elementy grzejne, uszczelnienia, czujniki, moduły sterowania, zestaw pompy i komponenty wentylatora.
19. Wydajność: takt całej partii, nie czas wygrzewania
Takt obejmuje załadunek, zamknięcie, odpompowanie, nagrzanie, wyrównanie, wygrzewanie, chłodzenie, odpowietrzenie, wyładunek i przygotowanie następnej partii. Do tego dochodzi oczekiwanie na wodę chłodzącą, gaz, kosz, laboratorium lub urządzenie odpuszczające. Najkrótszy odcinek recepty nie określa wydajności. Dla ciężkiego wsadu często dominuje nagrzewanie rdzenia albo schłodzenie do bezpiecznej temperatury otwarcia.
Wydajność w kilogramach na godzinę liczy się dla dobrego produktu, uwzględniając współczynnik wypełnienia i dostępność. Większy kosz może wydłużyć fazy bardziej, niż zwiększa masę. Dwa mniejsze piece dają redundancję i elastyczność, jeden duży zmniejsza liczbę manipulacji, lecz skupia ryzyko przestoju. Przed zakupem warto przeprowadzić próby na najtrudniejszym i najczęstszym wsadzie oraz zbudować model rocznego miksu.
20. Zużycie energii i gazu
Energia elektryczna ogrzewa wsad, oprzyrządowanie i strefę, zasila pompy, wentylator oraz chłodzenie. Część ciepła odzyskuje woda, lecz jej wykorzystanie wymaga stabilnego odbiorcy. Izolacja i falownik zmniejszają straty, jednak pusty lub słabo wypełniony piec nadal ogrzewa własną masę. Miernik energii na partię jest użyteczniejszy niż moc znamionowa.
Zużycie gazu zależy od objętości komory, ciśnienia, liczby zasypów, odzysku i nieszczelności. Przy helu ekonomika bez odzysku szybko staje się niekorzystna. Dla azotu trzeba policzyć wydajność generatora albo zbiornika w najgorszym harmonogramie. Wentylacja hali i zawory bezpieczeństwa muszą przyjąć kontrolowany upust; nawet obojętny gaz stwarza ryzyko niedotlenienia.
21. Vector wobec oleju i pieców wielokomorowych
Hartowanie olejowe zapewnia wysoką intensywność chłodzenia i obsługuje stale lub przekroje, dla których gaz jest niewystarczający. Wnosi jednak olej, dym, ryzyko pożaru, mycie i gospodarkę kąpielą. W jednym z opublikowanych wdrożeń próby pozwoliły zastąpić planowaną instalację olejową piecem Vector 15 bar, ale jest to wynik dla kwalifikowanego detalu, a nie ogólna deklaracja równoważności.
CaseMaster Evolution jest odrębną, wielokomorową rodziną SECO/WARWICK, dostępną także z chłodzeniem olejowym. Nie należy nazywać Vectora piecem olejowym. Wielokomorowy układ może równolegle prowadzić nawęglanie i hartowanie kolejnych partii, osiągając większą przepustowość, lecz ma transfer gorącego wsadu, więcej mechaniki i wyższy koszt. Vector wygrywa prostotą, elastycznością i mniejszym ryzykiem przy zmiennym miksie.
22. Vector wobec prostego pieca atmosferowego
Piec atmosferowy z wymuszonym obiegiem jest tańszy, łatwiejszy w obsłudze i bardzo dobry do odpuszczania, starzenia lub wyżarzania w umiarkowanej temperaturze. Nie osiąga próżni ani czystości powierzchni Vectora i zwykle nie wykonuje HPGQ. Używanie kosztownego pieca próżniowego do każdego niskotemperaturowego etapu może obniżać wykorzystanie jego najcenniejszej funkcji.
W zakładzie często najlepsza jest para urządzeń: Vector do austenityzacji, procesów próżniowych i gazowego hartowania, a prostszy piec, na przykład szczelny Nabertherm z obiegiem, do odpuszczania albo stabilizacji. Analiza musi uwzględnić śledzenie partii i dopuszczalny czas transferu. Tani piec pomocniczy nie daje korzyści, jeżeli czeka na kwalifikację lub nie ma wystarczającej równomierności.
23. Cena, zakup i dostępność w Polsce
Vector jest urządzeniem ofertowanym projektowo. Publiczna cena bez strefy, ciśnienia, próżni, opcji procesu, norm odbiorowych i zakresu instalacji byłaby myląca. Budżet obejmuje piec, szafy, układ próżni, wymiennik, generator lub magazyn gazu, wodę chłodzącą, transport wsadu, fundament, komin bezpiecznego upustu, montaż, uruchomienie i kwalifikację. Koszt budynku oraz mediów może być istotną częścią inwestycji.
Polski użytkownik ma szczególną korzyść lokalizacyjną: centrala SECO/WARWICK znajduje się w Świebodzinie. Nie zwalnia to z ustalenia czasu reakcji, dyżuru, magazynu części i odpowiedzialności za urządzenia pomocnicze innych dostawców. Zapytanie ofertowe powinno zawierać reprezentatywne wsady, roczny wolumen, materiały, wymagane wyniki, dopuszczalne deformacje, standard jakości, dostępne media i oczekiwaną autonomię.
24. FAT, SAT i kryteria odbioru
FAT potwierdza kompletność, logikę blokad, próżnię, leak-up rate, temperaturę, ciśnienie, kierunek gazu, archiwizację, alarmy i dokumentację przed wysyłką. SAT powtarza krytyczne próby po montażu w docelowej hali oraz sprawdza wpływ rzeczywistych mediów. TUS, SAT aparatury i próba na wsadzie nie są tym samym testem. Każdy ma odrębne kryterium oraz odpowiedzialność.
Odbiór technologiczny powinien wykazać temperaturę rdzenia, czas cyklu, twardość, mikrostrukturę, warstwę, odkształcenie i czystość powierzchni dla uzgodnionego wsadu. Gwarantowany takt musi podawać temperaturę początkową wody i gazu, masę oprzyrządowania oraz warunek końca chłodzenia. Bez tych danych obietnica wydajności jest nieporównywalna między dostawcami.
25. Jak dobrać konfigurację bez przewymiarowania
Najpierw grupuje się detale według materiału, przekroju, procesu, temperatury i wymaganej intensywności chłodzenia. Następnie buduje się kilka rzeczywistych koszy, wyznacza masę brutto, kanały przepływu i najgorszy detal. Próby określają potrzebne ciśnienie oraz gaz. Dopiero potem wybiera się strefę, wentylator, wymiennik, moc, pompownię i opcje chemiczne.
Przewymiarowanie ciśnienia zwiększa koszt zbiornika, zaworów, gazu i mocy bez gwarancji jakości. Zbyt duża komora pracująca na małych partiach marnuje energię; zbyt mała tworzy kolejkę. Grafit, all-metal, FineCarb, Vector 3D, pionowy załadunek i wysoka próżnia rozwiązują różne problemy i nie są pakietem obowiązkowym. Dobra specyfikacja opisuje wynik oraz obwiednię wsadu, a dostawcy pozostawia udowodnienie konfiguracji.
