Streszczenie

FMT RUP-280 jest uniwersalną szlifierką do zewnętrznych powierzchni walcowych i stożkowych, otworów oraz płaskich czół i kołnierzy. Wersje mają długość szlifowania 500 albo 1000 mm, maksymalną średnicę zewnętrzną 280 mm oraz średnicę otworu do 200 mm. Przedmiot obraca się 25–500 obr./min, a stół porusza się 75–4000 mm/min. Wrzeciennik ściernicy można skręcić ±30°, zaś stół i wrzeciennik przedmiotu pozwalają ustawiać stożki oraz czoła.

Standardowa ściernica pracuje w zakresie średnic około 400–260 mm i z prędkością do 45 m/s. Hydrostatyczne łożyskowanie wrzeciona ściernicy oraz hydrostatyczne prowadnice ograniczają tarcie, drgania i zużycie, ale wymagają sprawnego, czystego układu olejowego. Producent podaje dla kwalifikowanego procesu chropowatość do Ra 0,16 µm, kołowość 0,0015 mm, walcowość 0,005 mm na 500 mm i powtarzalność średnicy do 0,005 mm. Są to możliwości procesu, nie automatyczna gwarancja dla każdej części.

Maszyna zachowuje warsztatowy charakter: operator ustawia bazy, stół, kły, ściernicę, posuw i obciąganie, a hydraulika wykonuje ruchy robocze. Opcjonalne liniały dają odczyt 0,001 mm i dokładność osi X około ±0,003 mm. Przystawka wewnętrzna używa wrzecion 40×250 albo 70×250 mm z prędkościami do 30 000 albo 17 120 obr./min. Artykuł obejmuje wersje, zamocowanie, szlifowanie wzdłużne i wgłębne, otwory, czoła, uruchamianie, pomiar, części, remonty, cenę, polską dostępność i porównanie wydajności z CNC.

FMT RUP-280 — konfiguracje szlifowania zewnętrznego, wewnętrznego i czołowego

Zdjęcia producenta

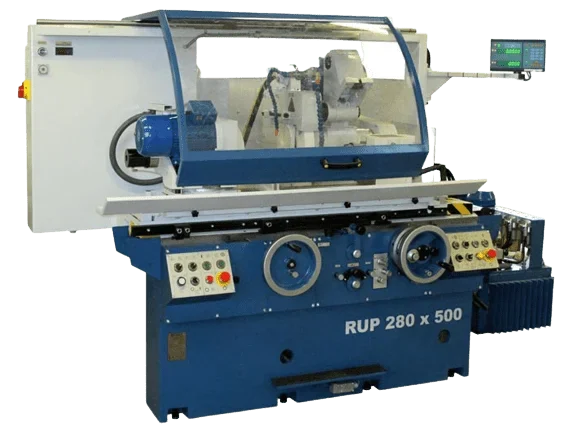

FMT RUP-280×500 — widok całej maszyny

Wersja 500 mm ma krótsze łoże i masę około 2600 kg.

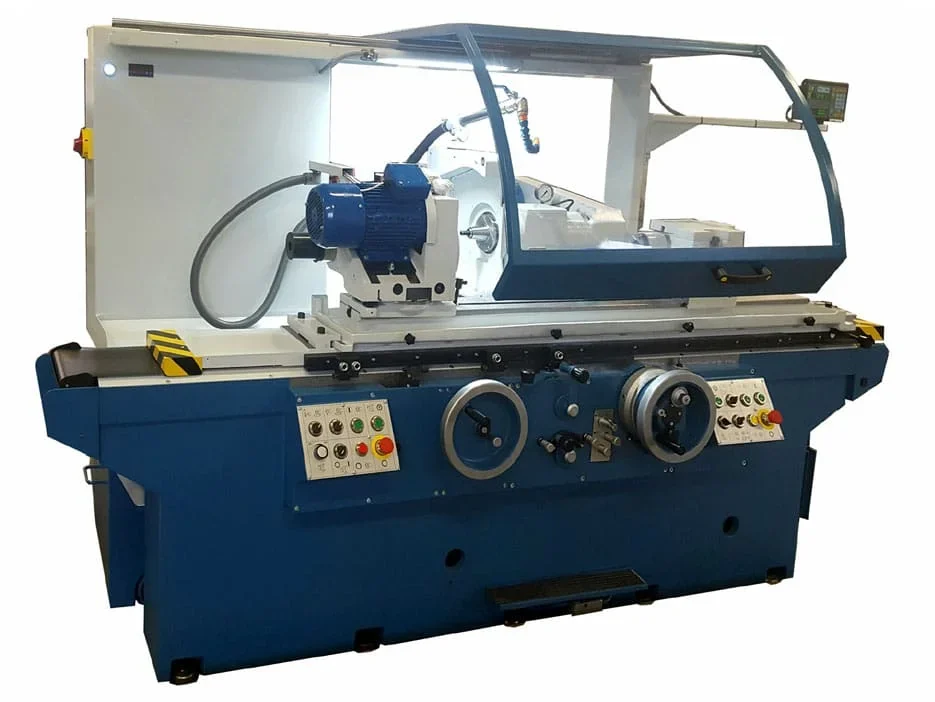

RUP-280 — przestrzeń robocza z wrzeciennikiem ściernicy

Wrzeciennik i stół można skręcać, aby szlifować stożki oraz czoła.

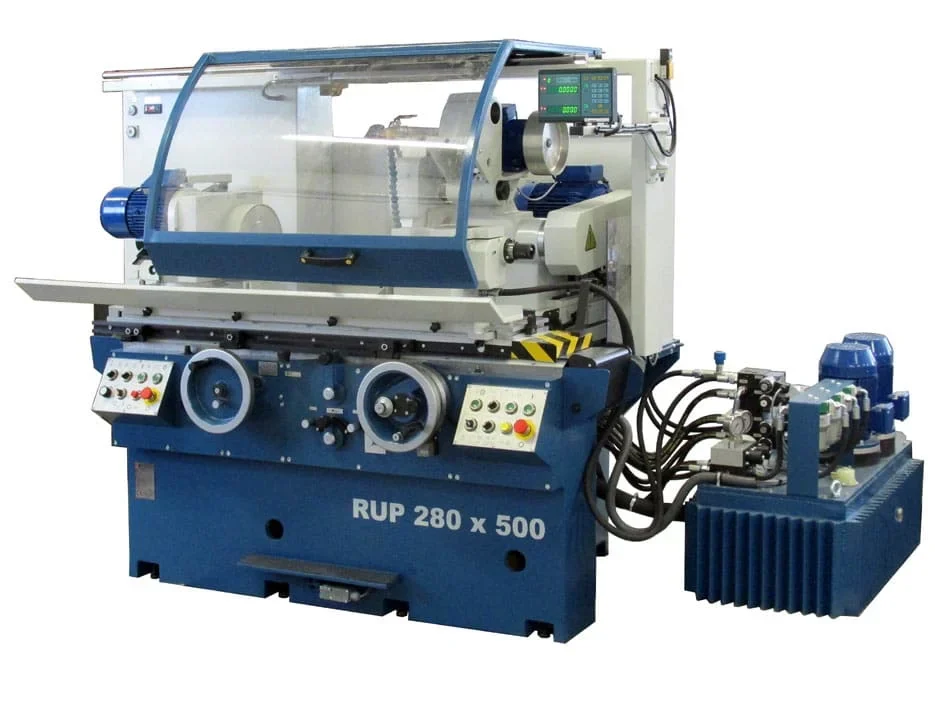

RUP-280 — wrzeciennik przedmiotu, stół i konik

Przedmiot może pracować między kłami albo w uchwycie, zależnie od geometrii i masy.

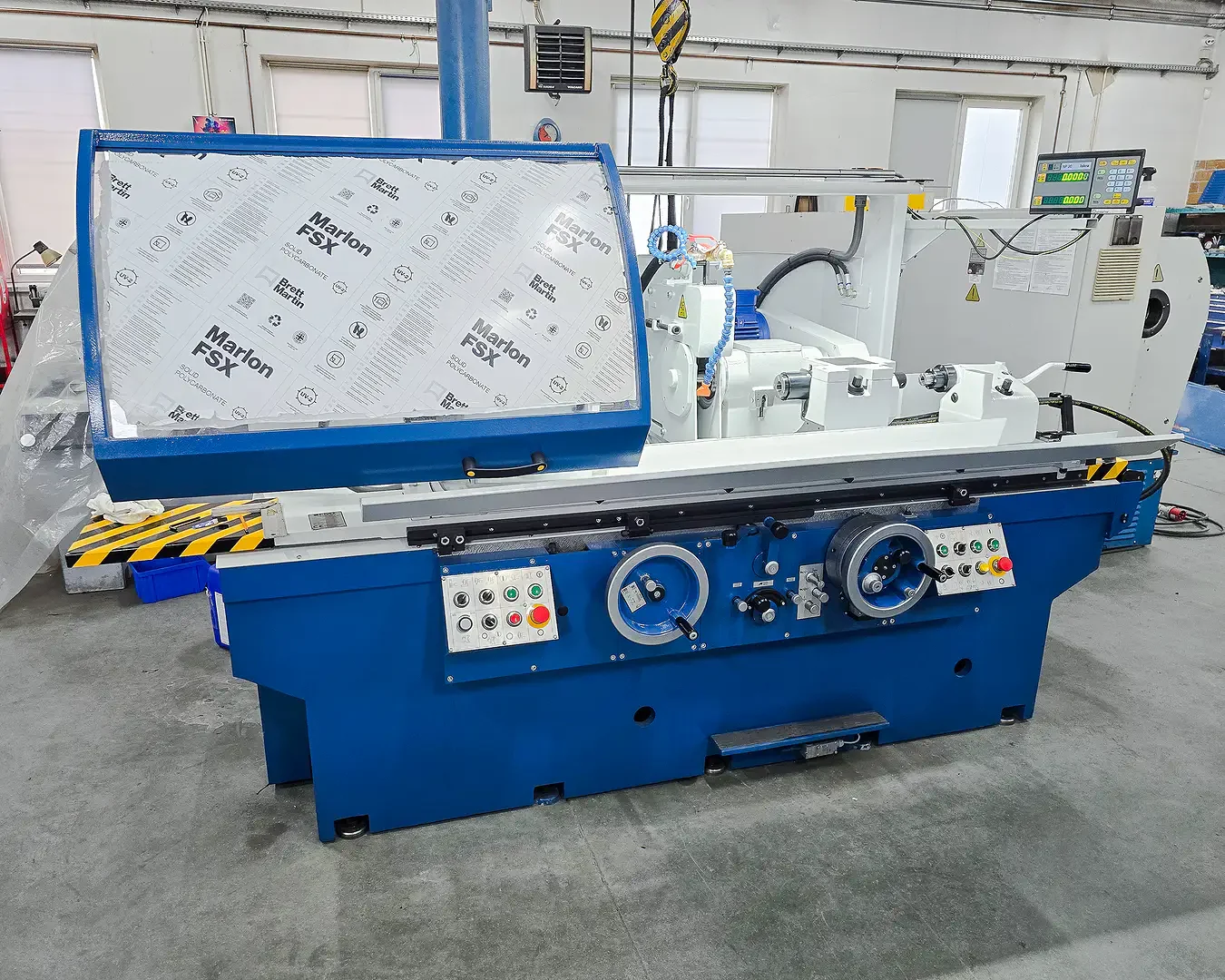

RUP-280 po remoncie lub modernizacji

FMT wykonuje również remonty i modernizacje rodziny RUP, co jest ważne dla rynku maszyn używanych.

1. Zakres zastosowań

RUP-280 szlifuje czopy wałów, tuleje, trzpienie, wrzeciona, wałki pomp, powierzchnie pod łożyska i uszczelnienia, otwory tulei oraz czoła oporowe. Po obróbce cieplnej przywraca wymiar, kołowość i chropowatość. Może również regenerować części przez zdjęcie kontrolowanego naddatku po napawaniu lub natrysku, jeżeli powłoka i ściernica są zgodne. Maszyna nie zastępuje bezkłowej szlifierki w bardzo masowej produkcji ani nowoczesnego CNC przy rodzinie złożonych profili. Jej mocną stroną jest uniwersalność, ręczne dopasowanie i możliwość obsługi różnorodnych wałów oraz otworów w utrzymaniu ruchu i małych seriach.

2. Wersja 500 i 1000 mm

Obie odmiany szlifują do Φ280 mm. Krótsza obsługuje długość 500 mm i waży około 2600 kg, dłuższa 1000 mm oraz około 2800 kg. Różnią się także dopuszczalnym skrętem stołu: dla L=500 około 14° w stronę wrzeciennika i 7° w przeciwną, dla L=1000 odpowiednio 7° i 5°. Wersja 500 zajmuje mniej miejsca i ma krótszą pętlę siły, więc jest racjonalna dla krótkich czopów oraz tulei. Wersja 1000 przyjmuje długie wały, ale wymaga lepszego podparcia, kontroli temperatury i geometrii na całym skoku. Nie warto kupować długiego łoża wyłącznie jako zapasu, jeśli wszystkie części mają 200 mm.

3. RUP-280 a starsze RUP-28 i odmiany B/M

Na rynku wtórnym występują RUP-28, RUP-280, RUP-280B/320B i modernizowane wykonania. Nazwy bywają używane wymiennie, choć maszyny różnią się rokiem, średnicą, sterowaniem, hydrostatyką, osłonami i elektryką. Aktualna karta FMT RUP-280 jest punktem odniesienia, a nie automatycznym opisem egzemplarza z lat siedemdziesiątych. Przy zakupie zapisuje się tabliczkę, numer seryjny, długość, typ konika, przystawkę wewnętrzną, liniały oraz zakres remontu. Remont może zmienić napędy i zabezpieczenia bez przywrócenia pełnej geometrii, jeśli nie obejmował hydrostatyki i skrobania baz.

4. Hydrostatyczne wrzeciono ściernicy

Wał wrzeciona jest podparty filmem olejowym wytwarzanym pod ciśnieniem. Brak bezpośredniego kontaktu powierzchni w pracy ogranicza tarcie, zużycie i przenoszenie drgań. Sztywność wynika z geometrii kieszeni, lepkości, ciśnienia, temperatury i szczelin. Wrzeciona nie uruchamia się przed osiągnięciem właściwego ciśnienia. Zanieczyszczenie lub spadek przepływu może uszkodzić powierzchnie bardzo szybko. Alarm ciśnienia, filtracja, lepkość oleju i czas rozgrzewki są elementami dokładności, nie tylko utrzymania.

5. Hydrostatyczne prowadnice

Film olejowy unosi elementy ruchome i ogranicza stick-slip przy małych posuwach. Dzięki temu stół może płynnie zmieniać kierunek, a dosuw nie skacze. Rozkład kieszeni musi utrzymać geometrię pod ciężarem przedmiotu, wrzeciennika i konika. Wyciek, zapowietrzenie albo nierówne ciśnienie zmienia wysokość i prostoliniowość. Diagnostyka obejmuje ciśnienia gałęzi, temperaturę, filtry oraz geometrię w różnych położeniach. Oleju nie zastępuje się dowolnym hydraulicznym o podobnej lepkości bez akceptacji producenta.

6. Wrzeciennik ściernicy

Główną ściernicę można skręcać ±30°, co umożliwia pracę na stożkach i czołach. Szybki przesuw hydrauliczny wynosi 50 mm, a następnie układ przechodzi do kontrolowanego dosuwu. Wartości 0,3–6,0 m/min dla ruchu zgrubnego i 0,08–3,0 m/min dla wykańczającego odnoszą się do parametrów zespołu; rzeczywisty mikrodosuw procesu ustawia układ sterujący zgodnie z instrukcją. Po skręceniu zmienia się geometria kontaktu, prześwit osłony oraz kierunek chłodziwa. Kąt odczytuje się i sprawdza na próbce. Zacisk wrzeciennika musi być pełny przed skrawaniem.

7. Ściernica 400–260 mm i 45 m/s

Nowa ściernica może mieć średnicę 400 mm, a minimalna robocza wynosi około 260 mm. Standardowe wyposażenie dodatkowe wymienia 400×50×127 mm. Stała liczba obrotów daje mniejszą prędkość obwodową wraz ze zużyciem, dlatego dokumentacja i napęd rozstrzygają sposób kompensacji. Każda ściernica ma oznaczenie ścierniwa, ziarna, twardości, struktury, spoiwa i prędkości. 45 m/s wolno użyć tylko dla narzędzia, kołnierza i osłony dopuszczonych do tej wartości. Kontrola, montaż i wyważenie poprzedzają próbę w zamkniętej strefie.

8. Wrzeciennik przedmiotu

Wrzeciono ma stożek Morse’a nr 4 i płynną regulację 25–500 obr./min. Wrzeciennik można skręcić 30° do operatora i 90° w stronę przeciwną, co pomaga szlifować stożki, czoła i krótkie powierzchnie w uchwycie. Wyższe obroty służą małym średnicom, niższe dużym i ciężkim detalom. Prędkość przedmiotu wpływa na spiralny ślad, temperaturę i okrągłość. Przedmiot z rowkiem wpustowym lub mimośrodem jest niewyważony. Dopuszczalne obroty wynikają z masy, uchwytu, szczęk i mocowania, a nie tylko z zakresu napędu.

9. Mocowanie między kłami

Między kłami szlifuje się wały wymagające dobrej współosiowości wielu czopów. Nakiełki muszą być czyste, nieuszkodzone i współosiowe. Zabierak przenosi moment bez nadmiernego ugięcia. Dla wersji CNC Instytut Lotnictwa podaje masę między kłami do 125 kg; dla konkretnej maszyny warsztatowej wiążąca jest jej dokumentacja. Siła konika kompensuje rozszerzalność i utrzymuje oparcie. Zbyt duża wygina wał albo grzeje kły, zbyt mała pozwala mu drgać. Długi, smukły element może wymagać podtrzymki ustawionej na przygotowanym pasie.

10. Mocowanie w uchwycie

Uchwyt stosuje się do tulei, krótkich czopów i części bez nakiełków. Szczęki miękkie lub tuleja zaciskowa ograniczają bicie i odkształcenie. W danych wersji CNC masa w uchwycie wynosi do około 20 kg, ale odmiana konwencjonalna może mieć inne ograniczenie. Duże wysunięcie zwielokrotnia ugięcie. Przed szlifowaniem mierzy się bicie przy uchwycie i końcu. Jeżeli obrabiane jest czoło, szczęki oraz wrzeciennik muszą zachować prześwit dla ściernicy.

11. Konik ręczny i hydrauliczny

Konik ręczny ma stożek Morse’a nr 2, a hydrauliczny nr 4 według tabeli producenta. Maksymalny wysuw tulei wynosi 25 mm. Krótki wysuw utrzymuje sztywność; położenie całego korpusu dopasowuje się na stole zamiast wysuwać tuleję do końca. Kieł stały potrzebuje smarowania właściwego dla procesu, obrotowy ma łożyska i limit rpm. Bicie kła przechodzi na detal. Po kolizji lub zmianie wysokości kontroluje się współosiowość z wrzeciennikiem przedmiotu.

12. Ruch stołu

Stół pracuje 75–4000 mm/min, a minimalny hydrauliczny skok wynosi około 3 mm. Punkty nawrotu ustawia się tak, aby ściernica wybiegała poza obrabianą powierzchnię bez uderzania w bark. Im dłuższy zbędny skok, tym większy czas i zmiana kierunku. Płynność nawrotu wpływa na walcowość. Nierówny ruch może wynikać z powietrza, zaworu, zanieczyszczenia lub hydrostatyki. Przed detalem dokładnym sprawdza się ruch na rozgrzanej maszynie.

13. Szlifowanie wzdłużne

Ściernica jest węższa od długości powierzchni, a stół wykonuje kolejne suwy. Po każdym podwójnym suwie następuje mały dosuw promieniowy. Metoda nadaje się do długich czopów i walców. Szerokość wybiegu oraz liczba przejść wpływają na krawędzie. Zgrubienie usuwa większość naddatku, wykończenie zmniejsza dosuw, a wyiskrzanie odbywa się bez dalszego zagłębiania. Pomiar następuje po wyrównaniu temperatury. Nadmierny spark-out nie naprawi stożka wynikającego z ustawienia stołu.

14. Szlifowanie wgłębne

Wgłębne obejmuje całą szerokość czopa albo profilu ściernicą. Jest szybkie dla krótkich powierzchni, lecz kontakt i moc są większe. Ściernica musi mieć właściwy profil, szerokość oraz doprowadzenie chłodziwa. Dosuw zgrubny przechodzi na wykańczający przed wymiarem. Profil ściernicy odnawia obciągacz. Dla barku kontroluje się promień przejścia i odciążenie, aby naroże ściernicy nie ocierało o sąsiednią powierzchnię.

15. Szlifowanie stożków

Długi łagodny stożek uzyskuje się przez skręt stołu, a krótki lub stromy przez skręt wrzeciennika przedmiotu lub ściernicy. Kąt ustawiony na podziałce jest wartością początkową. Ostateczny wynik mierzy się sprawdzianem, sinus liniałem, CMM albo pomiarem średnic na znanej odległości. Korekta ma połowę błędu kąta w odpowiedniej relacji geometrycznej i wymaga świadomego przeliczenia. Przypadkowe obracanie kilku zespołów naraz utrudnia diagnozę. Jedna zmiana, próbne przejście i pomiar tworzą kontrolowany proces.

16. Czoła i kołnierze

Po skręceniu wrzeciennika ściernicy można szlifować czoło, zachowując relację do średnicy wykonanej w tym samym zamocowaniu. Czoło oporowe wymaga płaskiej, ostrej krawędzi ściernicy i prawidłowego chłodzenia. Posuw promieniowy nie może wciskać szlamu pod powierzchnię. Przejście średnica–czoło kontroluje się pod kątem promienia i podcięcia. Ściernica nie powinna jednocześnie ciężko skrawać dwiema powierzchniami, jeśli proces nie jest do tego zaprojektowany. Kolejność ogranicza przypalenie naroża.

17. Przystawka do otworów

Opcjonalne wrzeciono 40×250 pracuje przy 10 000, 15 000 lub 30 000 obr./min, a 70×250 przy 5700, 8560 lub 17 120 obr./min zależnie od kół i pasów. Maksymalna średnica otworu wynosi 200 mm, a spotykana długość szlifowania około 120 mm. Mała ściernica wymaga wysokiego rpm, aby uzyskać prędkość obwodową. Wysunięcie trzpienia ogranicza sztywność. Ściernica wewnętrzna musi przejść przez otwór, mieć przestrzeń na chłodziwo i wyjście. Przed włączeniem sprawdza się właściwe koła zmianowe, pas, osłonę i kierunek obrotu.

18. Obciąganie ściernic

Obciągacz diamentowy odnawia powierzchnię i geometrię głównej ściernicy. Osobny przyrząd służy ściernicy wewnętrznej. Ilość obciągania wchodzi do bilansu wymiaru; w maszynie bez automatycznej kompensacji operator musi uwzględnić zmianę promienia. Diament ustawia się z małym pochyleniem, chłodzi i okresowo obraca. Tępy diament wygładza spoiwo zamiast otwierać ziarna. Częstotliwość wynika z mocy, powierzchni i wymiaru, nie wyłącznie liczby części.

19. Chłodziwo i filtracja

Strumień usuwa ciepło oraz szlam i musi wejść w kontakt przed strefą szlifowania. Otwór wewnętrzny jest trudniejszy do płukania, dlatego dysza i przepływ są częścią oprzyrządowania. Zanieczyszczone chłodziwo rysuje powierzchnię i zużywa hydrostatykę, jeśli układy nie są skutecznie oddzielone. Zakład kontroluje stężenie, pH, temperaturę, zapach, bakterie i filtry. Mgła wymaga odciągu. Materiał ściernicy oraz obrabianej części wpływa na sposób utylizacji osadu.

20. Liniały i odczyt cyfrowy

Opcja osi X ma rozdzielczość 0,001 mm i klasę położenia około ±0,003 mm. Dwie osie X/Z są dostępne dla długości 500 lub 1000 mm. Liniał ułatwia powrót, ustawienie naddatku i ogranicza błędy odczytu pokrętła. Rozdzielczość wyświetlacza nie jest dokładnością części. Luz mechanizmu, film olejowy, temperatura, ugięcie i obciąganie pozostają. Liniał wymaga czystej osłony, poprawnej interpolacji i okresowego porównania ze wzorcem.

21. Uruchomienie

Przed włączeniem sprawdza się poziom i filtr oleju hydrostatycznego, chłodziwo, osłony, ściernicę, kołnierz, kły, zabierak, konik i wolną przestrzeń. Najpierw uruchamia się pompy oraz potwierdza ciśnienie, następnie wrzeciono na rozgrzewkę. Ruchy wykonuje się bez detalu. Ściernica przechodzi próbę w osłonie. Operator stoi poza płaszczyzną obrotu. Sprawdza chłodziwo, nawrót stołu, szybki odjazd i zatrzymanie awaryjne. Dopiero po stabilizacji temperatury ustawia się dokładną część.

22. Ustawienie i pierwsza sztuka

Nakiełki lub uchwyt są czyste, detal wyważony, a zabierak nie koliduje. Mierzy się bicie i ustawia stół na próbny stożek. Ściernicę obciąga się, a punkt styku znajduje przy małym ręcznym dosuwie, nigdy szybkim ruchem. Pierwsze przejście ma małą głębokość. Ślad, dźwięk, moc i chłodziwo potwierdzają kontakt. Pomiar po zgrubieniu pozostawia naddatek na wykończenie. Produkcyjny cykl zatwierdza się po kołowości, walcowości, średnicy i powierzchni.

23. Pomiar i możliwości geometryczne

Średnicę mierzy mikrometr w kilku przekrojach i kierunkach. Kołowość 0,0015 mm wymaga okrągłościomierza o odpowiedniej niepewności, a walcowość 0,005/500 mm mapy na długości. Ra 0,16 µm wymaga profilometru, czystej powierzchni i określonej długości odcięcia. Wartości producenta są osiągalne w właściwym setupie, nie są sumą tolerancji maszyny. System pomiarowy powinien mieć zdolność wyraźnie lepszą od kryterium. Temperatura detalu i przyrządu jest rejestrowana.

24. Typowe błędy procesu

Stożek może wynikać ze skrętu stołu, ugięcia wału, różnej temperatury albo zużycia prowadnic. Falistość wskazuje niewyważenie ściernicy, wrzeciono, zabierak lub pulsację hydrauliki. Spiralny ślad zależy od relacji obrotów detalu i prędkości stołu. Przypalenie oznacza tępe ziarno, za duży dosuw albo niedostateczne chłodzenie. Owalność może pochodzić z uchwytu, nakiełków lub wymuszenia. Zmienia się jeden czynnik i ponownie mierzy, zamiast przypadkowo obniżać wszystkie parametry.

25. Części eksploatacyjne

Zużywają się ściernice, diamenty, paski wrzeciona wewnętrznego, filtry, olej, chłodziwo, uszczelnienia, węże, zgarniacze, kły i zabieraki. Mieszki ochronne RUP-280 są nadal dostępne u polskich wytwórców. Kołnierze i trzpienie należy chronić przed uderzeniem oraz korozją. Krytyczne są pompy hydrostatyczne, rozdzielacze, wrzeciono, napęd przedmiotu, hydraulika stołu, liniały, elektryka i przystawka wewnętrzna. FMT oferuje części, remonty i modernizacje, ale dostępność dla konkretnego rocznika potwierdza się po numerze.

26. Remont kapitalny

Remont obejmuje pomiar bazowy, regenerację hydrostatyki, prowadnic, wrzecion, stołu, konika, hydrauliki, elektryki i osłon. Sama farba, łożyska pomocnicze i nowe DRO nie przywracają walcowości. Protokół po remoncie powinien zawierać geometrię oraz próbny detal. Producent wykonuje remonty główne i ograniczone rodziny RUP. Zakres umowy powinien wskazywać tolerancje, części, gwarancję, dokumentację i bezpieczeństwo. Modernizacja sterowania nie może wyłączyć blokad ani alarmu ciśnienia hydrostatycznego.

27. Wydajność i porównanie z CNC

RUP-280 szybko przezbraja się do pojedynczego wału, otworu lub regeneracji, jeżeli operator zna proces. W produkcji wielu różnych części nie wymaga kosztownego programu CNC. Długi skok hydrauliczny i ręczny pomiar zwiększają jednak udział pracy człowieka. CNC z sondą i aktywnym pomiarem lepiej obsługuje duże serie, profile i automatyczną kompensację. RUP wygrywa kosztem kapitału, dostępnością polskiego serwisu i elastycznością. Porównuje się dobre części na zmianę wraz z ustawieniem, nie sam czas szlifowania.

28. Cena i dostępność w Polsce

FMT nie publikuje stałej ceny nowej RUP-280. Wpływają na nią długość, konik, przystawka wewnętrzna, wrzeciona, liniały, uchwyt, chłodziwo, osłony i odbiór. Finansowanie jest oferowane w PLN i EUR. Budżet obejmuje fundament, transport, ściernice, kołnierze, pomiar i szkolenie. Maszyna jest produkowana i serwisowana w Polsce, a FMT deklaruje remonty oraz modernizacje. Rynek wtórny jest szeroki, lecz stan bywa bardzo różny. Cena używanego egzemplarza bez protokołu hydrostatyki i geometrii nie jest porównywalna z maszyną po pełnym remoncie.

29. Bezpieczeństwo

Ściernica magazynuje dużą energię. Osłona, dopuszczalne rpm, kontrola przed montażem, wyważenie i próba są obowiązkowe. Operator nie stoi w płaszczyźnie ściernicy podczas rozruchu. Luźna odzież, zabierak i obracający się detal wymagają osłon oraz dyscypliny. Ciężki wał jest podnoszony zawiesiem i zabezpieczany przed stoczeniem. Mgła chłodziwa jest odciągana, a posadzka pozostaje sucha. Alarmu hydrostatyki, osłony lub zatrzymania nie wolno mostkować dla szybszego ustawienia.

30. Lista odbiorowa

Odbiór obejmuje bicie wrzecion, współosiowość kłów, prostoliniowość stołu, działanie hydrostatyki, ciśnienia, temperaturę, nawroty, liniały i osłony. Próbny wał mierzy średnicę, kołowość, walcowość i Ra; próbna tuleja ocenia otwór, a czoło prostopadłość. Wynik zapisuje ściernicę, materiał, prędkości, dosuw, chłodziwo, obciąganie i temperaturę. Dokumentacja zawiera schemat hydrostatyki, części, instrukcję, protokół elektryczny i szkolenie. Tylko taki test potwierdza, czy konkretna RUP-280 realizuje możliwości katalogowe.

Źródła

Wnioski

RUP-280 jest polską, uniwersalną szlifierką warsztatową, która w jednym korpusie łączy wałki, otwory, stożki i czoła. Hydrostatyczne wrzeciono oraz prowadnice umożliwiają płynny ruch i dobrą geometrię, ale czynią czystość oleju, ciśnienie i stan remontu kluczowymi. Wersję 500 lub 1000 mm dobiera się do rzeczywistych części, nie według zasady „dłuższa zawsze lepsza”.

O wyniku decyduje cały setup: nakiełki, kły, zabierak, ściernica, obciąganie, temperatura, chłodziwo i pomiar. Odczyt 0,001 mm nie dowodzi mikrometrowej części, a odnowiona obudowa nie dowodzi geometrii. Próbny wał i protokół hydrostatyki są najlepszą podstawą zakupu nowej, używanej lub remontowanej maszyny.
