Streszczenie
Behringer HBE321A Dynamic jest automatyczną poziomą piłą taśmową do cięcia seryjnego i pojedynczego w przemyśle oraz handlu stalą. Obejmuje pręty okrągłe do 320 mm i prostokątne do 350×320 mm. Taśma 4440×34×1,1 mm pracuje z prędkością 15–110 m/min, napęd ma 2,6 kW, a całkowita moc przyłączeniowa 3,7 kW. Pojedynczy skok podajnika wynosi 650 mm, automatyczna resztka 70 mm, masa 1900 kg, a podstawowy gabaryt 1850×2300×1820 mm.
Głównym wyróżnikiem nie jest duża moc, lecz sterowanie obciążeniem. Serwomotor i śruba kulowa prowadzą ramę, czujnik bezpośrednio przy grzbiecie taśmy mierzy nacisk, a Auto-Feed-Control dobiera prędkość i posuw z bazy materiałów. AFC Pro dynamicznie zmienia proces; producent podaje wzrost wydajności do 50% zależnie od materiału. Przy rurach i profilach układ reaguje na zmienną liczbę zębów w kontakcie zamiast stosować stałe zagłębianie.
Artykuł opisuje konstrukcję żeliwną, prowadzenie portalowe, AFC, BehrCtrl10, uruchomienie, programowanie zleceń, podajnik, dwa imadła, szczotkę, części wymienne, diagnostykę, automatyzację i koszty. Porównuje HBE321A z KASTOtec AC 4: Behringer jest mniejszy, lżejszy i około czterokrotnie słabszy przyłączeniowo, dlatego dobrze pasuje do różnorodnej produkcji do 320 mm, lecz nie należy przypisywać mu wydajności ciężkiej piły w pełnym bloku 430 mm.
Zdjęcia producenta

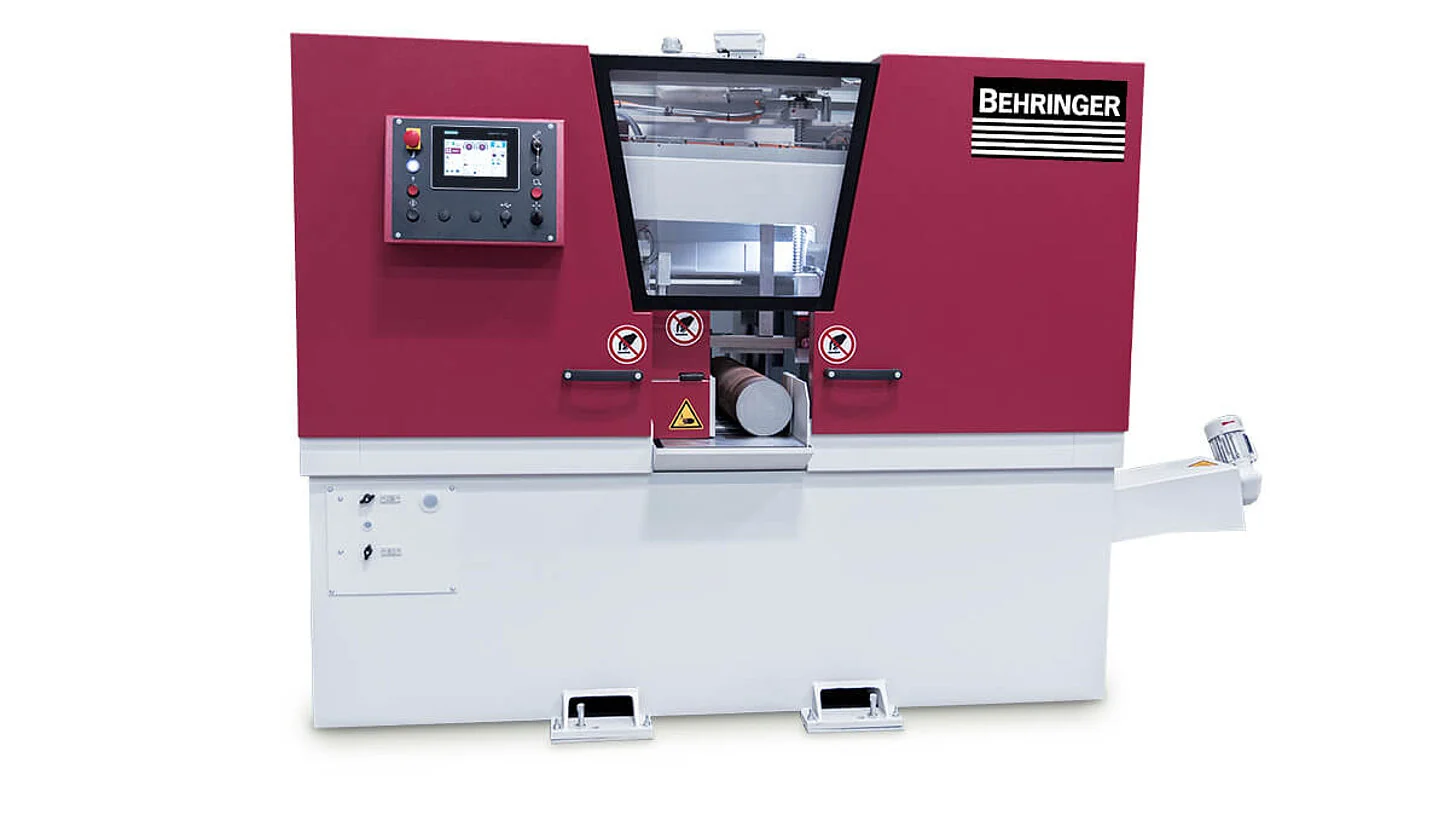

HBE321A Dynamic z pełną obudową i panelem przy przedniej strefie obsługi.

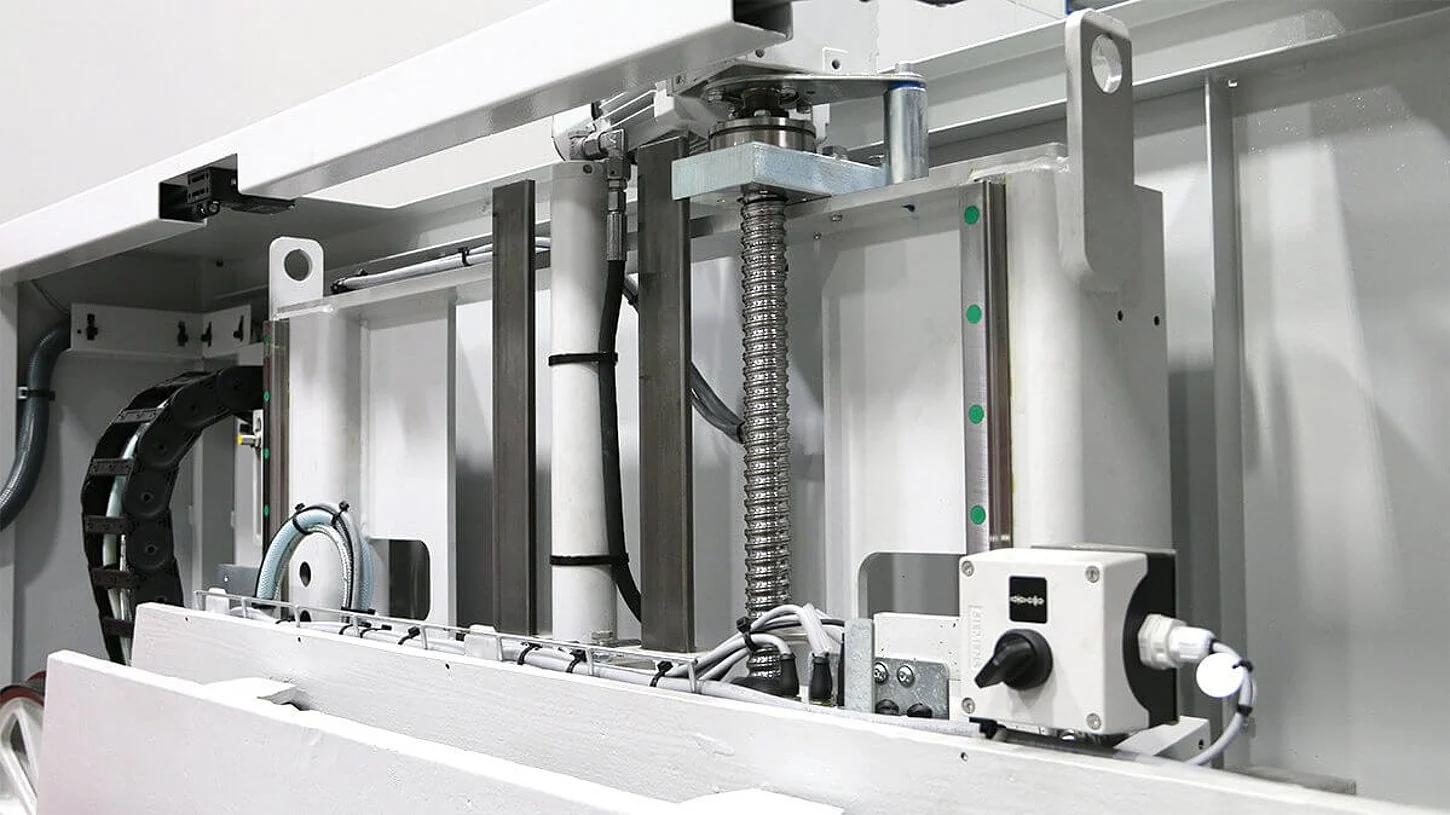

Mechanizm serwoposuwu ze śrubą kulową, który prowadzi ramę i skraca szybkie ruchy jałowe.

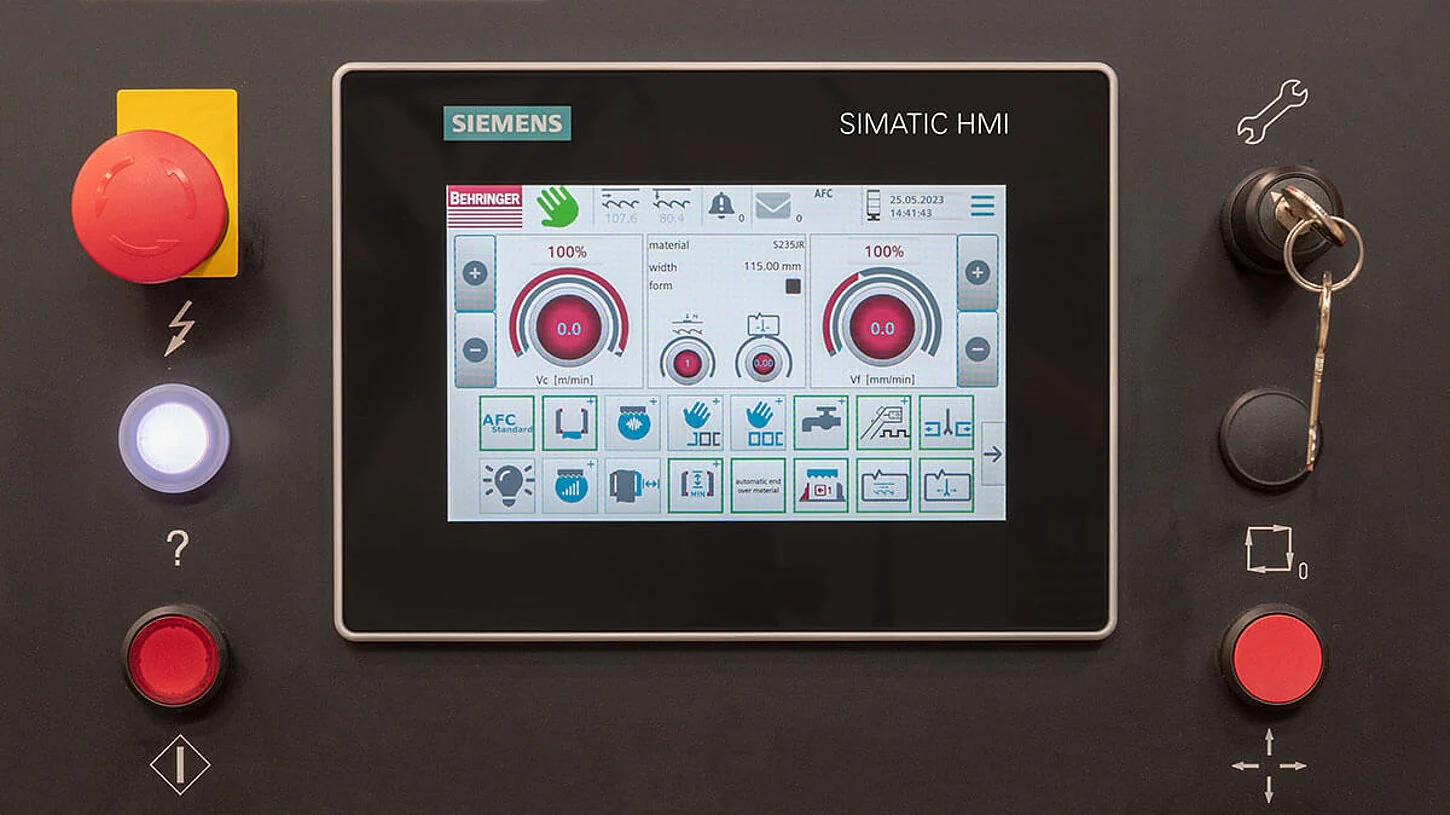

Panel dotykowy BehrCtrl10 używany do zleceń, materiałów i parametrów procesu.

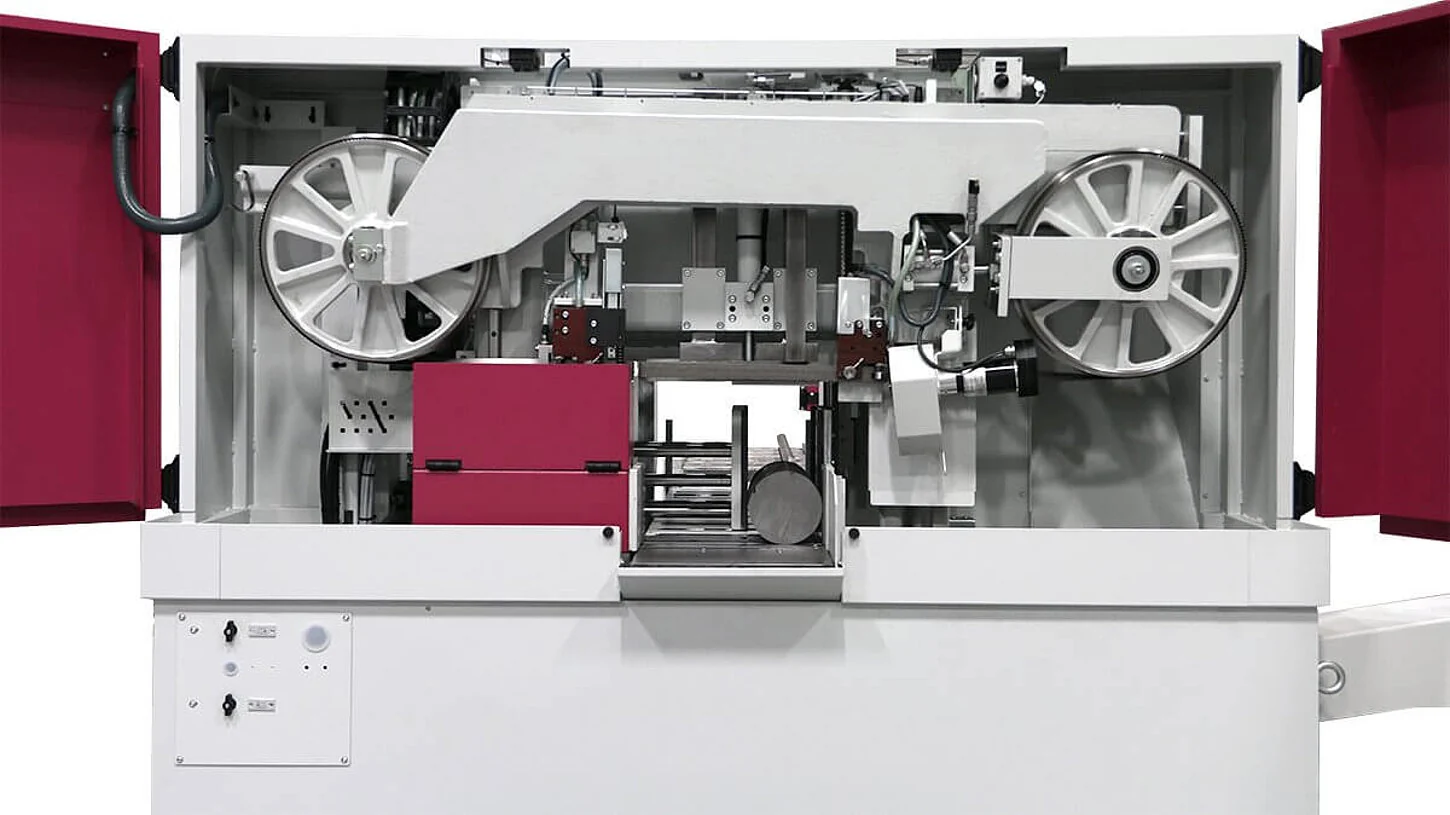

Żeliwne części prowadzące i rama mają tłumić drgania blisko strefy skrawania.
1. Zakres zastosowania
Maszyna tnie stale konstrukcyjne, nierdzewne, narzędziowe, aluminium, metale nieżelazne, tworzywa oraz trudniejsze stopy w postaci pełnej, rurowej i profilowej. Jest przeznaczona do prostego cięcia 90°, nie do skosów. Dwa imadła pozwalają stabilnie wykonywać zarówno serię, jak i pojedynczy odcinek. Opcjonalny docisk pakietu rozszerza ją na wiązki. Pole katalogowe nie opisuje wydajności. Pełny pręt niklowy 320 mm wymaga innej taśmy i czasu niż rura o tej samej średnicy. HBE321A jest atrakcyjna przy częstych zmianach, bo baza AFC ogranicza ręczne dobieranie technologii. Do bardzo dużej, powtarzalnej produkcji jednego trudnoobrabialnego bloku może być właściwa cięższa piła o większej mocy.
2. Dane techniczne
| Parametr | HBE321A Dynamic |
|---|---|
| Okrąg 90° | 320 mm |
| Płaski 90° | 350×320 mm |
| Najmniejszy okrąg / prostokąt | 10 mm / 10×8 mm |
| Skok podajnika | 650 mm |
| Resztka automatyczna | 70 mm |
| Prędkość taśmy | 15–110 m/min |
| Taśma | 4440×34×1,1 mm |
| Napęd / moc całkowita | 2,6 / 3,7 kW |
| Posuw ramy | serwo i śruba kulowa |
| Posuw materiału | śruba kulowa |
| Zacisk | hydrauliczny |
| Wymiary D×S×W | 1850×2300×1820 mm |
| Masa | 1900 kg |
| Wysokość materiału | 800 mm |
Do projektu celi dodaje się rolki wejściowe, odbiór, pojemnik wiórów i przestrzeń otwarcia obudowy. Moc 3,7 kW nie obejmuje dowolnych peryferiów. Dane dotyczą aktualnej wersji produktu; maszyna używana może mieć inne sterowanie i wyposażenie.
3. Rama z żeliwa szarego
Behringer wytwarza żeliwne elementy prowadzenia we własnej odlewni. Żeliwo ma dobre tłumienie drgań i przenosi obciążenie blisko rzazu. Stabilność ogranicza falowanie taśmy, poprawia prostopadłość i chroni zęby. Producent wskazuje tę cechę szczególnie przy nierdzewce, tytanie i stopach niklu. Tłumienie nie kompensuje złej podziałki, luźnego pręta ani zużytego prowadnika. Poziomowanie korpusu i rolek jest częścią instalacji. Pęknięć albo napraw żeliwa w używanej maszynie nie ocenia się wyłącznie po farbie; potrzebna jest kontrola geometrii pod obciążeniem.
4. Portalowe prowadzenie
Rama porusza się w stabilnym układzie portalowym po prowadnicach liniowych. Obustronne prowadzenie ogranicza skręcenie podczas nierównomiernego wejścia w przekrój. Serwoposuw pozwala szybko dojechać do materiału, a następnie przejść na kontrolowany ruch skrawania. Zużycie wózków, zanieczyszczenie prowadnic albo luz śruby zmieniają równoległość. Układ zabezpiecza się przed wiórami, lecz mieszek i zgarniacze są częściami eksploatacyjnymi. Po kolizji mierzy się geometrię ramy, nie tylko sprawdza swobodny ruch.
5. Serwoposuw ze śrubą kulową
Serwomotor ustawia pozycję i prędkość ramy przez śrubę kulową. W porównaniu z prostym dławieniem hydraulicznym umożliwia powtarzalny profil, krótki ruch jałowy oraz szybkie zmiany. Enkoder podaje położenie, a sterownik może odróżnić dojazd, wejście, główny rzaz i wyjście. Śruba przenosi obciążenie osiowe, ale siłę skrawania nadzoruje osobny układ. Smarowanie, osłona i prawidłowy preload decydują o życiu. Wzrost prądu serwa przy ruchu bez cięcia może wskazywać zanieczyszczenie albo uszkodzenie mechaniki, zanim wpłynie na detal.
6. Pomiar nacisku przy taśmie
Czuły układ pomiarowy jest umieszczony przy grzbiecie taśmy, dzięki czemu szybko rejestruje rzeczywiste obciążenie strefy skrawania. Sterownik zmienia posuw, gdy przekrój rośnie albo maleje. W rurze obciążenie wzrasta przy wejściu w dwie ścianki i spada w pustej części; stały posuw tworzyłby na przemian przeciążenie i tarcie. Sygnał nie zastępuje poprawnego naciągu oraz prowadników. Jeśli taśma jest stępiona, regulator może ograniczać posuw i ukrywać utratę produktywności. Należy śledzić czas cięcia oraz korektę AFC. Dłuższy czas przy tym samym materiale jest wskaźnikiem zużycia lub pogorszenia chłodziwa.
7. Auto-Feed-Control
Operator wybiera materiał z bazy i rodzaj taśmy. AFC oblicza prędkość oraz posuw, a w czasie cięcia koryguje je według obciążenia. Baza ogranicza zależność od indywidualnej pamięci operatora i przyspiesza zmianę gatunku. Producent deklaruje poprawę jakości, trwałości i łatwiejsze szkolenie. Nazwa materiału musi odpowiadać rzeczywistej twardości i stanowi. Ten sam gatunek po wyżarzaniu i po ulepszaniu nie ma identycznej skrawalności. AFC Pro uwzględnia bardziej szczegółowe odmiany, w tym stan po ESR, ale analiza materiałowa nadal należy do zakładu. Błędny wybór z bazy daje spójnie błędną receptę.
8. AFC Pro
AFC Pro rozszerza dynamiczną kontrolę, a producent podaje wzrost wydajności do 50% zależnie od materiału. System korzysta z wiedzy zapisanej w sterowaniu, by prowadzić agresywniejszy proces tam, gdzie obciążenie na to pozwala, i chronić taśmę w trudnej części przekroju. Wartością jest automatyczne wykorzystanie zmiennego okna, nie stałe podniesienie posuwu o 50%. Próba odbiorowa porównuje identyczny materiał, taśmę i kryterium jakości z AFC Pro włączonym i bazowym profilem. Rejestruje czas, powierzchnię, prostopadłość oraz życie narzędzia. Marketingową wartość „do 50%” traktuje się jako potencjał, dopóki test zakładowy nie wykaże wyniku.
9. BehrCtrl10
Dotykowy BehrCtrl10 służy do wyboru funkcji, tworzenia zleceń, materiału, długości i liczby sztuk. Pokazuje parametry oraz stany maszyny. Program piły jest listą cięć i recept technologicznych, nie kodem ISO. Operator może szybko przejść między serią a cięciem pojedynczym. Dokładny zakres ekranów, eksportu i opcji zależy od konfiguracji. Przy zakupie używanym sprawdza się wersję oprogramowania, języki, licencje i kopię bazy. Uprawnienia powinny rozdzielać uruchamianie zatwierdzonego zlecenia od edycji parametrów materiałowych.
10. Tworzenie zlecenia
Zlecenie zawiera gatunek i stan, kształt, wymiary, typ taśmy, długość odcinka, ilość, naddatek czoła i sposób obsługi resztki. Sterownik dobiera technologię, a operator potwierdza materiał fizyczny. Suma odcinków, rzazów i resztki musi mieścić się w długości pręta. Pierwszy odcinek jest mierzony. Korekta długości nie powinna maskować poślizgu albo krzywej sztangi. Przy kilku długościach program ustala kolejność, aby ograniczyć odpad i manipulację. Identyfikator partii wiąże wynik z prętem źródłowym.
11. Podajnik na śrubie kulowej
Chwytak materiału porusza się na śrubie kulowej i wykonuje skok 650 mm. Dłuższe detale powstają przez wielokrotny posuw. Układ NC zapewnia powtarzalność, pod warunkiem że zacisk nie ślizga się, a pręt jest prosty i dobrze podparty. Każdy przechwyt dodaje czas. Dla krótkich odcinków skok jest wystarczający, dla długich takt może być ograniczony ruchem. Podajnik nie ciągnie bezpiecznie nieograniczonej masy; przenośniki rolkowe mają określoną nośność, wysokość i napęd.
12. Dwa imadła
Szczęki po stronie wejścia i wyjścia zaciskają zarówno półfabrykat, jak i odcinany fragment. Zmniejsza to ruch przy ostatniej fazie rzazu oraz ryzyko zakleszczenia taśmy. Jest ważne w pakietach, gdzie elementy próbują przesuwać się względem siebie. Hydrauliczna siła jest dobierana do pełnego pręta lub cienkiej ścianki. Opcjonalny docisk wiązki działa z góry. Bez niego dwa boczne imadła nie zawsze stabilizują wszystkie warstwy. Powierzchnie szczęk oraz pozycję względem rzazu utrzymuje się w czystości.
13. Automatyczne ramię prowadnika
Ramię ustawia się do szerokości materiału, skracając wolny odcinek taśmy bez ręcznej regulacji. Przy częstych zmianach oszczędza ustawienie i zmniejsza ryzyko pozostawienia prowadnika daleko od pręta. Pozycja musi unikać kolizji z imadłem i materiałem. Czujnik lub napęd ramienia jest elementem krytycznym pracy bezobsługowej. Zablokowanie przez wióry może skutkować alarmem albo złą geometrią. Po zmianie przekroju obserwuje się pierwszy cykl i potwierdza, że ramię osiągnęło właściwe położenie.
14. Taśma 34×1,1 mm
Standardowa pętla 4440×34×1,1 mm jest krótsza i węższa niż 6830×41×1,3 mm KASTOtec AC 4. Jest tańsza jednostkowo i odpowiednia do pola 320 mm, ale ma mniejszą sztywność oraz mniej zębów w całej pętli. Trwałość zależy od obciążenia rozłożonego na krótszej długości. Dobiera się podziałkę oraz bimetal lub węglik do przekroju. Moc napędu 2,6 kW ogranicza sens bardzo agresywnej taśmy w wielkim bloku. AFC może stabilizować obciążenie, ale nie zwiększa dostępnej mocy. Dostawca narzędzia powinien podać parametry właśnie dla HBE321A.
15. Szczotka szybkiej wymiany
Elektryczna szczotka usuwa wióry pod specjalnym kątem, aby nie uderzać niekorzystnie w krawędź. System quick-change pozwala wymienić ją bez narzędzia. Dobre czyszczenie jest szczególnie ważne w materiałach ciągliwych, które tworzą zwinięty wiór w rowku zęba. Samonapęd nie zapewnia poprawnego docisku po zużyciu. Kontrola taśmy powrotnej ujawnia pozostający wiór. Zapasowa szczotka powinna być przy maszynie, bo jej koszt jest mały wobec taśmy i przestoju.
16. Chłodziwo i wióry
Chłodziwo smaruje, odbiera ciepło i transportuje wióry. Stężenie dobiera się do materiału i taśmy. Zbyt uboga emulsja sprzyja narostowi, zbyt bogata kosztuje oraz może pienić. Dysze muszą trafiać w obie strony rzazu mimo zmiany wysokości. Pojemność usuwania wiórów ogranicza pracę automatyczną. HBE321A ma szczotkę, ale konfigurację transportera i pojemnika należy potwierdzić. Ciągły wiór niklowy zachowuje się inaczej niż kruchy. Czyszczenie nie może kierować ostrych wiórów w prowadnice lub operatora.
17. Kontrola przed startem
Sprawdza się taśmę, złącze, bieg, naciąg, prowadniki, szczotkę, chłodziwo, imadła, podajnik, osłony i odbiór. Materiał jest zidentyfikowany oraz podparty. Program zawiera właściwy stan i geometrię, a pole odbioru mieści serię. Po wymianie taśmy prowadzi się docieranie zgodne z jej producentem. Nie uruchamia się automatu na pełnej bazowej wydajności od pierwszego rzazu. Szczegółową sekwencję napięcia, testu osłon i zerowania wykonuje się według instrukcji Behringer dla numeru seryjnego.
18. Start i pierwsza sztuka
Operator zamyka obudowę, wybiera zlecenie, potwierdza AFC i uruchamia sekwencję. Podajnik pozycjonuje materiał, imadła zamykają się, taśma osiąga prędkość, a rama dojeżdża szybko do strefy. W materiale serwo przechodzi pod kontrolę nacisku. Po odcięciu mierzy się długość, dwie prostopadłości i powierzchnię. Ocenia się wiór i czas. Dopiero po zatwierdzeniu pierwszej sztuki pozostawia się serię w trybie automatycznym. Alarmy i odchylenia muszą mieć zdefiniowaną reakcję oraz miejsce odkładania ostatniego detalu.
19. Cięcie profili
Profil zmienia długość kontaktu w sposób skokowy. Regulator nacisku zmniejsza posuw przy wejściu w dwie ścianki i może przyspieszać przez obszar o mniejszej ilości materiału. Podziałka musi zapewnić kilka zębów w każdej ściance; w przeciwnym razie ząb zaczepia o krawędź mimo poprawnej kontroli siły. Zacisk nie może odkształcić profilu. Orientacja wpływa na liczbę jednoczesnych ścian, odprowadzanie wióra i czas. Próba dwóch ustawień może dać większy zysk niż korekta kilku procent posuwu.
20. Cięcie wiązek
Opcjonalny docisk pakietu stabilizuje warstwy od góry, a podwójne imadło trzyma obie strony. Wiązka zwiększa liczbę sztuk na cykl, lecz wprowadza przerwy, w których zęby przechodzą z metalu do pustki. Podziałka i nacisk są inne niż dla jednego zwartego bloku o obrysie wiązki. Elementy muszą mieć powtarzalną geometrię i być ułożone bez zanieczyszczeń. Wynik ocenia się na skrajnych sztukach. Oszczędność manipulacji jest rzeczywista tylko wtedy, gdy rozdzielenie i oznaczenie odcinków nie tworzy kolejnego wąskiego gardła.
21. Diagnostyka krzywego rzazu
Przyczyny obejmują zużytą taśmę, nierówny rozstaw zębów, prowadniki, naciąg, geometrię ramy, podparcie i zbyt wysoki posuw. AFC obniży nacisk przy przeciążeniu, lecz nie skoryguje jednostronnego stępienia. Kierunek i kształt odchyłki wskazują, czy problem narasta z głębokością. Test wykonuje się znaną, dotartą taśmą. Mierzy się obie osie. Jeśli problem istnieje tylko przy długiej sztandze, sprawdza się rolki. Jeśli pojawia się po każdym określonym czasie, analizuje się wióry, chłodziwo i szczotkę.
22. Diagnostyka AFC
Wydłużenie czasu może wynikać z tępej taśmy, błędnego materiału w bazie, czujnika nacisku, poślizgu podajnika lub ograniczenia mocy. Porównuje się zadaną i rzeczywistą prędkość, posuw, siłę oraz prąd napędu. Stałe ograniczenie naciskiem w materiale wcześniej stabilnym jest sygnałem procesu. Po kalibracji czujnika wykonuje się cięcie referencyjne. Zmiana parametru w bazie jest wersjonowana. Jeśli operator regularnie „oszukuje” wybór materiału, baza albo szkolenie wymagają poprawy; utrwalanie obejścia niszczy identyfikowalność.
23. Części wymienne
Zużywają się taśmy, szczotka, prowadniki, chłodziwo, filtry, uszczelnienia, szczęki oraz zgarniacze. Dłuższy cykl obejmuje koła, łożyska, śrubę i nakrętkę, wózki, serwa, enkodery, falownik, pompę, zawory, czujnik nacisku, ekran i sterownik. Producent deklaruje oryginalne części, pakiety zużywalne, naprawy, hotline, zdalne wsparcie i szkolenia. Zapas dla Polski powinien uwzględniać realny czas przesyłki z Niemiec. Numery części i backup sterowania zapisuje się przy numerze seryjnym.
24. Konserwacja
Codzienna obsługa usuwa wióry, sprawdza taśmę, szczotkę, chłodziwo, wycieki i osłony. Okresowo kontroluje się prowadniki, naciąg, koła, śruby, smarowanie, hydraulikę, imadła, czujnik nacisku i geometrię. Trend czasu cięcia uzupełnia kalendarz. Po pęknięciu taśmy szuka się źródła i fragmentów zębów. Po kolizji sprawdza portal oraz śrubę. Aktualizacja sterowania wymaga kopii recept i testu AFC. Plan producenta oraz warunki pracy ustalają częstotliwość.
25. Wydajność
Pełny takt obejmuje podanie, zacisk, szybki dojazd, rzaz, powrót i odbiór. Dynamiczna regulacja daje największy zysk w przekroju zmiennym i wtedy, gdy ręczne parametry były zachowawcze. W pełnym pręcie poprawa może być mniejsza, bo kontakt jest bardziej stały i ogranicza go moc. Producent podaje do 50% wzrostu AFC Pro oraz do 25% poprawy życia taśmy przez kontrolę nacisku. Obie wartości są warunkowe i nie powinny być sumowane. Zakład mierzy zgodne cm² na godzinę i cm² na taśmę. Tylko ich wspólny wynik opisuje koszt.
26. Energia
Moc całkowita 3,7 kW jest mała dla automatu 320 mm. Nowoczesne napędy, oszczędna hydraulika i sterowanie mają według producenta zmniejszać zużycie około 30% względem poprzedniego modelu. Porównanie odnosi się do określonej generacji, nie do każdej konkurencyjnej piły. Energię rozlicza się na zgodny odcinek. Wolniejsza maszyna o małej mocy może zużyć podobną liczbę kWh jak szybsza o większej mocy. W kosztach trudnego stopu energia jest często mniejsza niż taśma i odpad, lecz wpływa na przyłącze oraz chłodzenie hali.
27. Porównanie z KASTOtec AC 4
HBE321A ma 320 mm, 2,6 kW napędu, taśmę 34×1,1 mm, zakres 15–110 m/min, 1,9 t i resztkę 70 mm. AC 4 ma 430 mm, 15 kW, taśmę 41×1,3 mm, 30–300 m/min, 4,85 t i resztkę 35 mm. KASTO jest ciężką piłą do dużej wydajności w materiałach trudnych; Behringer jest kompaktowym i oszczędnym automatem o inteligentnej kontroli. HBE321A może wygrać kosztem przy zróżnicowanych prętach do 320 mm, profilach, mniejszym obciążeniu i ograniczonym przyłączu. AC 4 ma przewagę przy pełnych dużych blokach, wysokiej produktywności węglika i drogim materiale, gdzie krótsza resztka ma znaczenie. Test powinien obejmować dominujące 80% zleceń, nie pojedynczy pokaz.
28. Cena i dostępność w Polsce
Behringer nie publikuje ceny HBE321A Dynamic. Nowa maszyna jest ofertowana z opcjami AFC Pro, wiązki, lasera, transporterów, odbioru i serwisu. Budżet obejmuje transport, posadowienie, chłodziwo, taśmy, szkolenie oraz integrację. Niski pobór nie usuwa potrzeby sprawdzenia zasilania i sprężonego powietrza dla wykonania. Producent działa w Niemczech i deklaruje hotline, zdalną diagnostykę, serwis terenowy, części i szkolenia. Dostępność w Polsce należy ustalić przez wskazanego partnera lub bezpośredni kontakt Behringer. Umowa powinna podać czas reakcji, lokalizację magazynu i wsparcie BehrCtrl10. Używana maszyna wymaga testu AFC, serwoposuwu, geometrii i licencji.
29. Zapytanie ofertowe i odbiór
Zapytanie opisuje materiały, stany, przekroje, długości, serie, tolerancję, zmianowość, taśmy, pracę wiązkową i logistykę. Dostawca dobiera AFC/AFC Pro oraz wykonuje próby na materiale klienta. Wynik zawiera takt, powierzchnię, prostopadłość i przewidywaną trwałość. FAT sprawdza zlecenia, bazę, czujnik, ruchy, imadła, osłony i alarmy. SAT potwierdza geometrię po transporcie oraz pierwszą serię. Odbiór nie kończy się na jednym cięciu miękkiej stali, jeśli zakup uzasadnia Inconel lub tytan.
Podsumowanie
Behringer HBE321A Dynamic jest kompaktowym automatem do 320 mm, który wykorzystuje serwoposuw, bezpośredni pomiar nacisku, AFC i BehrCtrl10. Taśma 34×1,1 mm, napęd 2,6 kW i całkowite 3,7 kW tworzą oszczędną platformę dla różnorodnych zleceń. Dwa imadła, automatyczne ramię i szczotka pomagają utrzymać serię.
Największą wartością jest dopasowanie posuwu do zmiennego przekroju, a ograniczeniem — mniejsza moc, pole i resztka wobec ciężkich pił. HBE321A oraz KASTOtec AC 4 nie są prostymi zamiennikami. Cena jest ofertowa, a dostęp serwisu i części dla Polski trzeba zapisać w umowie z niemiecką organizacją producenta.
