Streszczenie
Consarc VAR jest piecem do próżniowego przetopu łukowego elektrody zużywalnej. Nie wytwarza stopu od luźnych surowców tak jak VIM, lecz ponownie topi wcześniej przygotowaną elektrodę. Łuk prądu stałego stapia jej czoło, krople przechodzą przez strefę próżni i budują nowy wlewek w chłodzonym wodą krystalizatorze miedzianym. Najważniejszym wynikiem nie jest samo stopienie metalu, lecz kontrolowana kałuża ciekła i kierunkowe krzepnięcie, które ograniczają segregację, poprawiają czystość i powtarzalność materiału.
Standardowa rodzina Consarc obejmuje krystalizatory o maksymalnej średnicy od 215 do 1065 mm, wlewki od 450 do 27 000 kg i zalecane źródła 8–30 kA. Piece Reactive VAR, czyli RVAR, są przeznaczone do tytanu, cyrkonu i innych metali reaktywnych. Mają dodatkowe układy argonu, zawory nadciśnieniowe oraz ograniczenia położenia elektrody. Konkurencyjne ALD VAR sięgają katalogowo 1500 mm, 50 t i 48 kA, co pokazuje, że standardowe klasy Consarc nie wyznaczają fizycznej granicy procesu.
Artykuł wyjaśnia dobór wersji, budowę, łuk i kałużę, ważenie elektrody, regulację szybkości topienia i szczeliny, centrowanie X–Y, zasilacze VRT i SCR, sterowanie Generation 10, przygotowanie elektrody, uruchomienie, hot top, części, bezpieczeństwo wody, wydajność, zakup i serwis w Polsce. Parametry procesu są omawiane jako zależności inżynierskie; wartości wykonawcze pozostają w zatwierdzonej recepcie i dokumentacji konkretnego numeru seryjnego.
Zdjęcia producenta

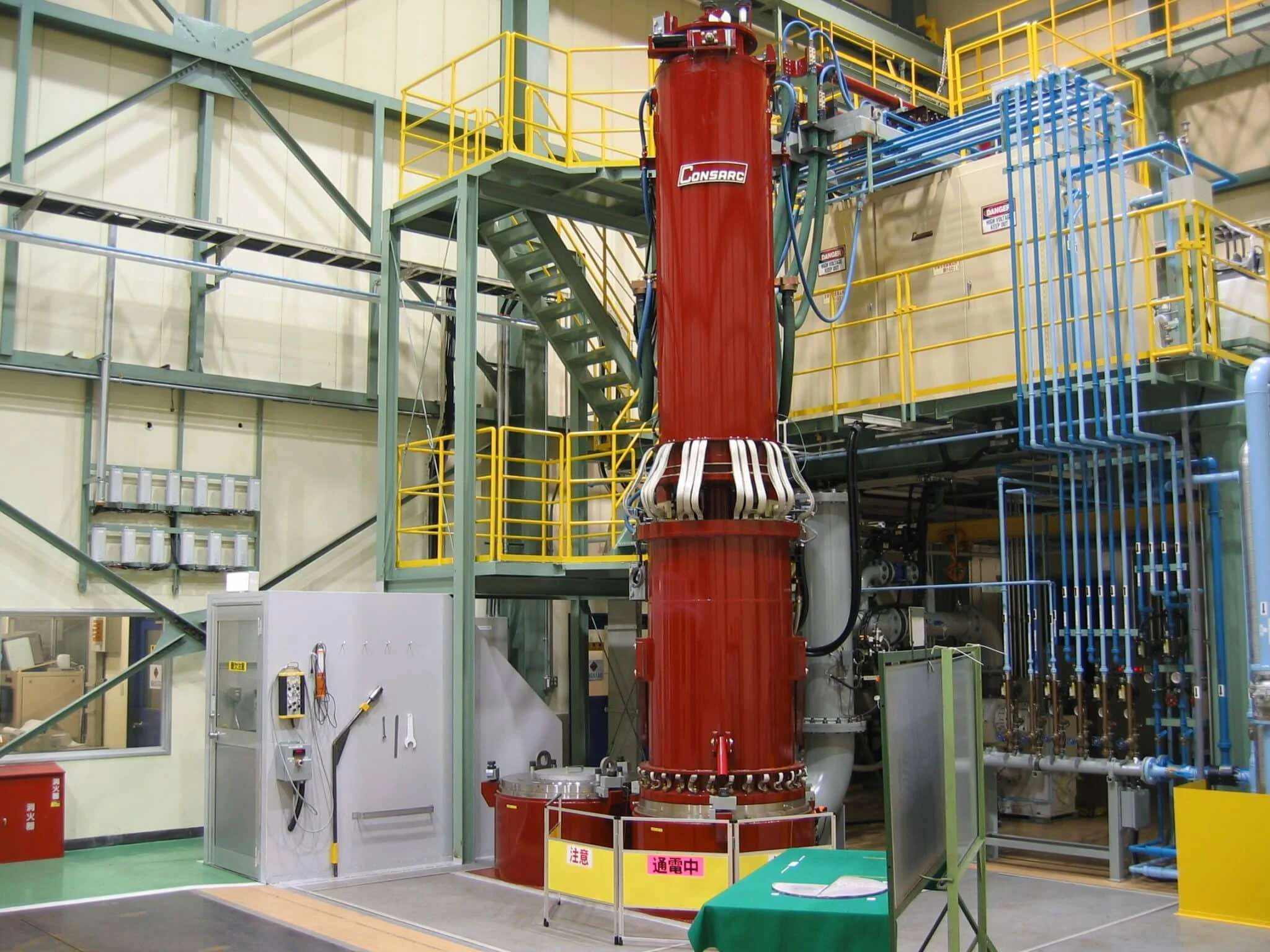

Przemysłowy Consarc VAR. Wysoka konstrukcja mieści ruch głowicy, suwaka i elektrody; szafy mocy, próżnia i chłodzenie tworzą dalszą część instalacji.

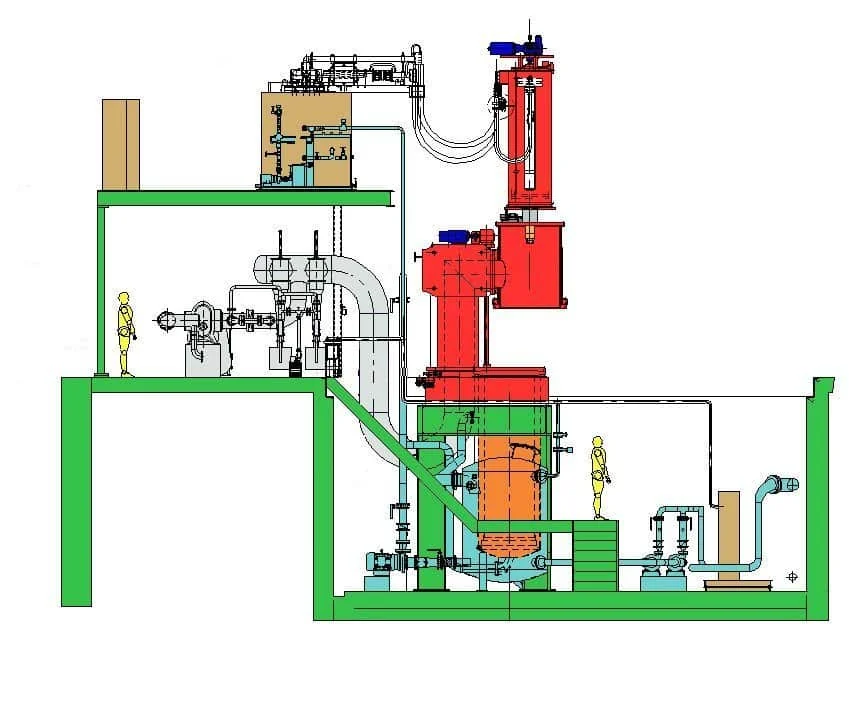

Jedna z realizacji Consarc z głowicą nad stacją krystalizatora. Dokładna geometria zależy od średnicy, długości elektrody i wymagań hali.

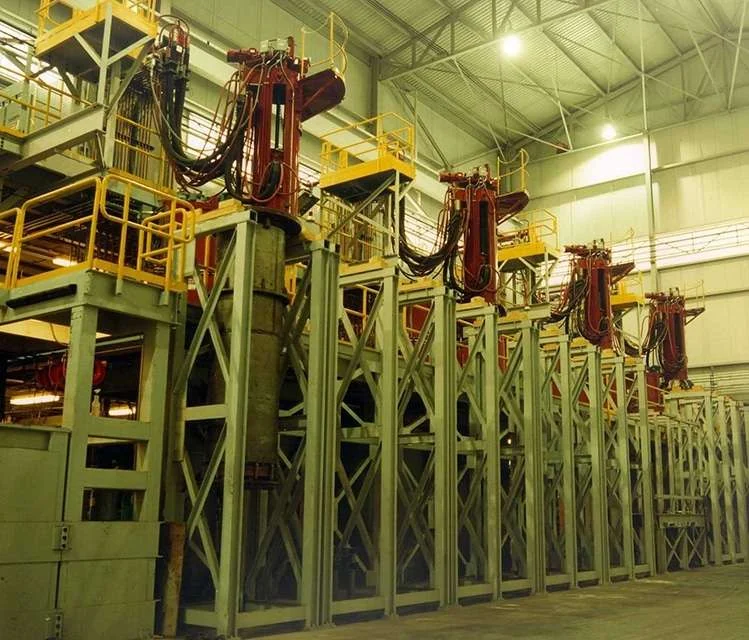

Elementy przemysłowej linii VAR. Fotografia pokazuje skalę konstrukcji oraz dostęp konieczny do obsługi i utrzymania.

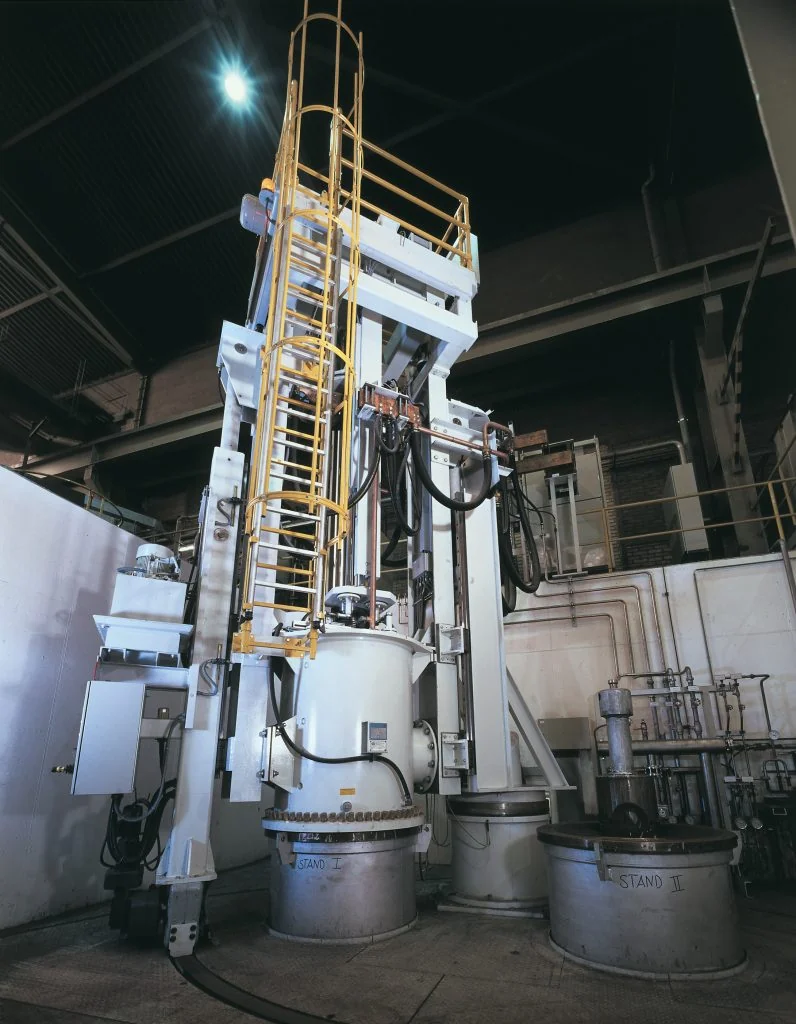

Konkurencyjny piec ALD VAR. Zdjęcie służy porównaniu układu konstrukcyjnego; nie przedstawia modelu Consarc.
1. VAR jako drugi proces topienia
Vacuum Arc Remelting jest procesem wtórnym. Elektroda ma już docelową albo bliską docelowej chemię, ponieważ powstała w VIM, piecu łukowym, ESR, procesie plazmowym lub elektronowym. VAR poprawia rozkład składników, czystość i strukturę, ale nie daje swobody ważenia wielu surowców do otwartej kąpieli. Błąd składu pierwotnej elektrody nie znika tylko dlatego, że materiał został przetopiony w próżni.
Zastosowania obejmują nadstopy niklu, stale wysokiej jakości, stopy tytanu, cyrkonu i inne materiały na części lotnicze, turbiny energetyczne, implanty oraz elementy pracujące przy dużym obciążeniu. Sens procesu wynika z wartości awarii produktu i wymagań materiałowych. Dla zwykłej stali konstrukcyjnej dodatkowy przetop może nie mieć uzasadnienia ekonomicznego.
2. Elektroda zużywalna
Elektroda jest cylindrycznym półproduktem, który ubywa od dolnego czoła. Dla stali i nadstopów bywa odlana w powietrzu lub próżni. Dla pierwotnego przetopu tytanu tworzy się ją ze sprasowanej gąbki oraz kwalifikowanego złomu, a kompakty łączy pod atmosferą ochronną. Elektroda z procesu pierwotnego ma małą gęstość i jest długa w stosunku do masy; po pierwszym przetopie jest zwarta, więc kolejne urządzenie może mieć krótszy skok.
Średnica, prostoliniowość, masa, rozkład gęstości i jakość powierzchni wpływają na przebieg. Odchyłka osi powoduje nierówną szczelinę przy ścianie, a pęknięcie lub luźny fragment może zaburzyć łuk. Dokumentacja śledzi źródłowe wytopy i położenie materiału w elektrodzie, ponieważ niezgodność końcowego wlewka musi dać się powiązać z materiałem wejściowym.
3. Stub i połączenie z suwakiem
Górny trzpień, nazywany stubem, łączy elektrodę z uchwytem wodno-chłodzonego suwaka. Przenosi masę, prąd oraz siły ruchu. Spoinę wykonuje się tak, by była osiowa, pełna i zgodna materiałowo. Jej uszkodzenie podczas przetopu oznacza utratę kontroli nad ciężką, przewodzącą elektrodą wewnątrz komory.
Standardowy RVAR może spawać stub w piecu, ale zajmuje to dostępny czas produkcyjny. Consarc oferuje osobną Vacuum Stub Welder: komorę z uchwytem, napędem, źródłem DC i sterowaniem plunge. Łuk tworzy jeziorko na styku, po czym stub jest wciskany w ciekłą strefę. Oddzielenie spawania pozwala przygotować następną elektrodę równolegle do przetopu.
4. Głowica, suwak i stacja dolna
Ruchoma głowica stanowi górną część zbiornika próżniowego. Zintegrowany suwak przechodzi przez uszczelnienie i podtrzymuje elektrodę. Napęd serwo wykonuje zarówno powolny posuw podczas topienia, jak i ruchy pozycjonujące. Dolna stacja obejmuje wyjmowany krystalizator miedziany umieszczony w stalowym płaszczu wodnym oraz płytę startową.
Po zamocowaniu elektrody suwak ją unosi, głowica zamyka się nad stacją i tworzy uszczelnienie. Konstrukcja musi przenosić masę do kilkudziesięciu ton, siły zwarciowe, obciążenie cieplne oraz próżnię. Dostęp serwisowy do uszczelnienia suwaka i połączeń prądowych jest równie ważny jak minimalny rzut maszyny.
5. Sześć standardowych klas Consarc
| Klasa krystalizatora | Maks. masa wlewka | Maks. średnica | Zalecany prąd | Maks. skok suwaka | Maks. podniesienie głowicy |
|---|---|---|---|---|---|
| 8,5 cala | 450 kg | 215 mm | 8–10 kA | 914 mm | 610 mm |
| 18 cali | 3000 kg | 455 mm | 10–12,5 kA | 1778 mm | 1270 mm |
| 24 cale | 6000 kg | 610 mm | 12–15 kA | 1778 mm | 1270 mm |
| 28 cali | 9000 kg | 710 mm | 15–20 kA | 1778 mm | 1270 mm |
| 36 cali | 16 000 kg | 914 mm | 20–25 kA | 1778 mm | 1270 mm |
| 42 cale | 27 000 kg | 1065 mm | 25–30 kA | 1778 mm | 1270 mm |
Tabela opisuje standardowe platformy producenta, a nie gotowe magazynowe modele. Consarc oferuje wykonania niestandardowe. Masa maksymalna zależy od długości i gęstości stopu, a zalecany zakres prądu nie jest nastawą technologiczną dla całego wytopu.
6. VAR i RVAR
Standardowy VAR obejmuje stale oraz nadstopy. RVAR jest odmianą dla reaktywnych metali, przede wszystkim tytanu i cyrkonu. Oprócz chemii różnią się scenariusze awaryjne: gorący tytan w kontakcie z powietrzem albo wodą może reagować gwałtownie. Producent dodaje płukanie argonem, zawory nadciśnieniowe zamykające się ponownie, szybkie zasypanie argonem i ograniczenia ruchu chroniące przed łukiem do ściany.
Pierwotny RVAR potrzebuje dużego skoku dla długiej porowatej elektrody. Consarc stosuje kolumnę, w której ruch suwaka i podnoszenie głowicy nakładają się konstrukcyjnie, aby ograniczyć wysokość. Wtórny lub trzeciorzędowy RVAR pracuje z elektrodą zwartą. Nadal zachowuje zabezpieczenia reaktywne, lecz nie potrzebuje tego samego stosunku długości ruchu do masy.
7. Zapłon łuku
Po odpompowaniu źródło prądu stałego tworzy łuk między ujemną elektrodą i dodatnią płytą startową lub wlewkiem. Sekwencja Autostrike ustawia położenie, załącza źródło i inicjuje stabilny łuk bez ręcznego „szukania” styku przez operatora. W początkowej fazie powstaje pierwsza kałuża; warunek na dnie ma wpływ na przydatną długość wlewka.
Zapłon nie jest jednorazową sztuczką elektryczną. Musi działać z określoną próżnią, sprawnym chłodzeniem, poprawną polaryzacją i centrowaniem. Przejście do głównego profilu następuje dopiero po stabilizacji sygnałów. Nieudana próba ma zdefiniowaną reakcję, ponieważ wielokrotne niekontrolowane zwarcia mogą uszkodzić czoło, płytę albo zasilacz.
8. Łuk, krople i strefa próżni
Łuk dostarcza bardzo skoncentrowane ciepło do dolnego czoła. Ciekły metal tworzy krople, które przechodzą przez szczelinę do kałuży. Wysoka temperatura i niskie ciśnienie sprzyjają usuwaniu części gazów rozpuszczonych oraz pierwiastków o wysokiej prężności pary. Efekt zależy od czasu przebywania, pola powierzchni kropli, składu i ciśnienia; VAR nie jest uniwersalną metodą usunięcia każdego zanieczyszczenia.
Stabilne tlenki mogą nie ulec dysocjacji. Część wtrąceń wypływa w kałuży, część zostaje rozdrobniona i rozłożona bardziej równomiernie. Czystość tlenkowa poprawia się przez kombinację reakcji chemicznych, transportu i krzepnięcia. Stwierdzenie „próżnia oczyszcza” jest zbyt ogólne do zaprojektowania kryterium odbioru.
9. Szczelina łukowa
Arc gap jest odległością między czołem elektrody a powierzchnią kałuży. Zbyt mała szczelina zwiększa zwarcia i ryzyko niestabilnego transferu; zbyt duża wydłuża łuk, zmienia rozkład ciepła i może umożliwić jego zejście ku ścianie. Poziom kałuży nie jest widoczny jak w otwartym tyglu, dlatego sterowanie korzysta z napięcia, położenia suwaka i charakterystyki krótkich zwarć kroplowych.
Consarc stosuje szybki procesor drip-short, klasyfikujący zwarcia do piętnastu kategorii. Rozkład zdarzeń niesie więcej informacji niż jedna średnia liczba na sekundę. Algorytm reguluje posuw lub wartość odniesienia tak, aby utrzymać obszar stabilnej pracy. Parametry są kwalifikowane dla średnicy, prądu i materiału.
10. Szybkość topienia z wagi
Belki tensometryczne stale mierzą masę elektrody. Pochodna masy po czasie daje rzeczywistą szybkość ubytku, a więc topienia. Sterownik porównuje ją z profilem i koryguje posuw lub moc. Pomiar masy jest odporniejszy na błędne założenie stałej gęstości niż wyznaczanie ubytku wyłącznie ze skoku.
Sygnał wymaga filtrowania drgań, sił uszczelnienia i ruchu przewodów. Kalibrację sprawdza się wzorcowym obciążeniem zgodnie z procedurą. Błąd narasta szczególnie przy hot topie, gdy pozostała masa i zadane zmiany są małe. Dane surowe, filtrowane i wynikowa szybkość powinny być dostępne do diagnostyki.
11. Kałuża ciekła i krzepnięcie
Krople zasilają płytką lub głęboką kałużę, pod którą przesuwa się front krzepnięcia. Krystalizator odbiera ciepło promieniowo, a dół wlewka rośnie ku górze. Kształt kałuży zależy od prądu, szybkości topienia, średnicy, chłodzenia i ruchu elektromagnetycznego. Zbyt głęboka kałuża zwiększa drogę krzepnięcia i ryzyko segregacji; zbyt mała moc może tworzyć niestabilny brzeg oraz wady powierzchni.
„Kierunkowe krzepnięcie” nie oznacza pojedynczego kryształu. Celem jest kontrolowany makrofront i ograniczenie lokalnych zmian składu. Parametry muszą zachować bezpieczne okno od startu, przez stan ustalony, do hot topu. Modele cieplne wspierają rozwój profilu, ale są kalibrowane wynikami wlewka.
12. Koaksjalny tor prądowy
Prąd kilkudziesięciu kiloamperów tworzy pole magnetyczne. Jeśli droga powrotna jest asymetryczna, pole może wymuszać niekontrolowane mieszanie i obrót kałuży, zmieniając front oraz segregację. Consarc prowadzi tor zasilania i powrotu współosiowo, aby ograniczyć zewnętrzne składowe pola w strefie krystalizatora.
Koaksjalność dotyczy całej drogi: szyn, elastycznych połączeń, głowicy i stacji. Późniejsza przebudowa przez poprowadzenie kabla „najkrótszą trasą” może pogorszyć warunek. Podczas odbioru mierzy się geometrię oraz, jeśli specyfikacja tego wymaga, pole rozproszone. Symetria konstrukcji nie gwarantuje symetrii prądowej przy luźnym styku.
13. Centrowanie elektrody X–Y
Elektroda musi znajdować się w osi krystalizatora. Consarc stosuje zdalny podgląd i regulację X–Y. Korekta kompensuje niewielkie odchylenie elektrody lub mocowania przed procesem i w granicach przewidzianych podczas pracy. Równa szczelina obwodowa ogranicza łuk boczny, nierównomierne nagrzanie i wady powierzchni.
System nie naprawia mocno krzywej elektrody. Kontrola wejściowa pozostaje potrzebna. Pozycję zapisuje się z partią, a trend korekt może wskazać zużycie uchwytu lub błąd stacji. Kamera ma czysty tor optyczny i ochronę przed osadem; utrata obrazu nie może usuwać automatycznych ograniczeń suwaka.
14. Hot top
Pod koniec wlewka moc oraz szybkość topienia są stopniowo obniżane. Celem jest zmniejszenie kałuży i skupienie jamy skurczowej w górnej części przeznaczonej do odcięcia. Nagłe wyłączenie pełnej mocy zostawiłoby większą objętość cieczy krzepnącej bez zasilania, co obniża uzysk i może zwiększyć porowatość osiową.
Consarc wiąże rozpoczęcie hot topu z masą elektrody z belek tensometrycznych. Automatyczny profil zwiększa powtarzalność. Po zakończeniu górę nadal usuwa się zgodnie z badaniem; hot top nie gwarantuje wykorzystania ostatniego milimetra. Uzysk liczy się od elektrody do zatwierdzonego półproduktu po odcięciu głowy i dna.
15. Źródło VRT
Variable Reactance Transformer łączy funkcje transformatora przesuwającego fazę, reaktora nasycanego i transformatora jednofazowego. Trzy zespoły tworzą układ trójfazowy, a chłodzone wodą diody prostują prąd. Regulacja odbywa się po stronie reaktancji. Producent przedstawia VRT jako własną, odporną platformę dla VAR.
Dobór nie wynika wyłącznie z prądu maksymalnego. Ważne są zakres regulacji, tętnienia, czas reakcji, chłodzenie i współpraca z profilem. Serwis ocenia dostępność wyspecjalizowanych elementów oraz czas dostawy. Własna konstrukcja daje jednego odpowiedzialnego dostawcę pieca i zasilania, ale wiąże zakład z jego dokumentacją części.
16. Źródło tyrystorowe SCR
Wersja SCR używa reaktorów liniowych i transformatorów z przesunięciem fazowym, a prostownik jest zbudowany z chłodzonych tyrystorów. Szybka regulacja kąta zapłonu pozwala kontrolować prąd. Consarc oferuje oba typy, ponieważ modernizacja istniejącej instalacji, wymagania sieci i preferencje utrzymania mogą prowadzić do innego wyboru.
W dwunastopulsowym układzie transformator międzyfazowy łączy sekcje prostowników. Bocznik prądowy daje sprzężenie pomiarowe, a pojedynczy dławik ogranicza tętnienie napięcia do deklarowanych przez producenta pięciu woltów peak-to-peak w zakresie 10–100% obciążenia. Gładkie zasilanie poprawia stabilność łuku. Opcjonalna kompensacja może podnieść współczynnik mocy do około 0,9 indukcyjnego.
17. Chłodzenie źródła i szyn
Zasilacze mają dedykowany zamknięty obieg wody dejonizowanej z dwiema pompami. Woda chłodzi elementy prostownika i połączenia prądowe. Jakość elektryczna cieczy jest ważna, ponieważ zbyt duża przewodność zwiększa prądy upływu. Dwie pompy nie oznaczają automatycznie pełnej redundancji; trzeba ustalić, czy jedna przejmuje pełne obciążenie bez przerwy.
Szyny wyjściowe przenoszą ogromny prąd przy małym napięciu. Luźne połączenie powoduje lokalne grzanie, a jego strata może nie być widoczna w ogólnym bilansie. Termografia, spadki napięcia i moment dokręcenia należą do utrzymania. Połączenia elastyczne muszą znosić ruch głowicy bez zmiany toru magnetycznego.
18. Generation 10 Automatic Melt Controls
System Generation 10 jest układem SCADA z PLC, osobnym procesorem drip-short, komputerem operatorskim i minikomputerem akwizycji. PLC prowadzi sekwencje i obliczenia szybkości topienia. Dedykowany procesor analizuje bardzo szybkie zwarcia, których zwykły cykl sterownika nie rejestrowałby z wystarczającą rozdzielczością. HMI obsługuje pompy, recepty, trendy oraz zapis.
Profil łączy ramp-up, main melt i hot top na jednej stronie, zachowując wiele segmentów. Generator profilu może uzupełniać ponad 450 parametrów. Automatyczne wypełnienie nie jest automatycznym zatwierdzeniem technologii: inżynier porównuje wartości z kwalifikowanym wytopem, zakresem materiału i wersją oprogramowania.
19. Programowanie recepty
Recepta określa punkty i rampy prądu, szybkości topienia, szczeliny, progi masy, ciśnienie, zasyp gazu i przejścia segmentów. Obejmuje także reakcję na odchylenie, ponieważ utrzymanie produkcji poza oknem może być gorsze od kontrolowanego przerwania. Profile są wersjonowane według średnicy, materiału, numeru elektrody i krystalizatora.
Operator nie tworzy od zera profilu dla każdej partii. Wybiera zatwierdzony wariant, sprawdza masę i pozycję oraz wykonuje sekwencję startową. Zmiana krytycznego parametru wymaga uprawnienia i zapisu. Kopia programu w PLC, recept w bazie i kopia zapasowa muszą mieć zgodne wersje.
20. Rejestracja danych
Consarc zapisuje próżnię, moc wejściową, prąd, napięcie, szybkość topienia, skok i prędkość suwaka, przepływy oraz temperatury wody, alarmy i błędy. Częstotliwość zapisu jest większa niż we wcześniejszych generacjach. Użytkownik może zestawiać przebiegi na wspólnej osi czasu, co pozwala wiązać zdarzenie łuku ze zmianą posuwu albo chłodzenia.
Raport partii zawiera identyfikację elektrody, krystalizatora, programu, operatora, kalibracji i wyniku. Surowe dane zachowuje się zgodnie z wymaganym okresem, a eksport ma kontrolę integralności. Trend wyświetlany na ekranie nie zastępuje archiwum. Integracja z MES powinna przekazywać wynik i identyfikatory bez umożliwiania nieautoryzowanej zmiany recepty.
21. Układ próżniowy
Consarc oferuje pompy rotacyjne tłokowe albo suche śrubowe. Dobór uwzględnia objętość komory, gaz z elektrody, wymagany czas i zanieczyszczenia. Pompa sucha ogranicza kontakt procesu z olejem, ale ma własne wymagania termiczne i odporność na pył. Przewodność dużych rurociągów oraz zaworów może ograniczać efektywną szybkość bardziej niż nominalna wydajność agregatu.
Proces zwykle działa w wysokiej próżni odpowiedniej dla łuku, ale konkretne ciśnienie jest częścią recepty. ALD podaje dla swojej rodziny 1–0,01 Pa. Consarc oferuje opcjonalne ciśnienie cząstkowe argonu, gdy trzeba ograniczyć parowanie składnika o niskiej temperaturze wrzenia lub stabilizować warunek. Wtedy „więcej próżni” nie zawsze znaczy lepszy skład.
22. Chłodzenie krystalizatora
Krystalizator miedziany znajduje się w płaszczu z intensywnym przepływem. Producent oferuje układ zamknięty z regulacją temperatury lub ekonomizer. Przepływ musi usuwać pełny strumień ciepła i utrzymywać stabilny front. Temperatura wlotu, przyrost, ciśnienie i przepływ są rejestrowane. Osad oraz korozja zmieniają lokalny odbiór, nawet jeśli całkowity przepływ wygląda prawidłowo.
Kontakt wody z reaktywnym ciekłym metalem może mieć katastrofalne skutki. Płaszcz, prowadnice szybkiego przepływu, uszczelnienia, czujniki i reakcje awaryjne są systemem bezpieczeństwa. Nie wolno traktować alarmu przepływu jak zwykłego komunikatu produkcyjnego. Projekt określa zachowanie przy zaniku energii, awarii pompy, pęknięciu obwodu i nadciśnieniu.
23. Argon i zabezpieczenia RVAR
Standard RVAR obejmuje płukanie argonem, zawory odciążające nadciśnienie z ponownym uszczelnieniem i szybkie awaryjne zasypanie dużym strumieniem. Celem jest utrzymanie środowiska obojętnego po utracie próżni lub naruszeniu komory. Instalacja gazowa musi mieć zapas oraz zdolność przepływu dla najgorszego scenariusza, a nie tylko normalnego płukania.
Argon w zamkniętej hali stwarza ryzyko niedoboru tlenu. Wymagane są wentylacja, detekcja, wyznaczone zrzuty i procedury wejścia. Zawór nadciśnieniowy ma odprowadzać medium do bezpiecznej strefy oraz ponownie izolować komorę. Test funkcjonalny wykonuje się bez tworzenia niebezpiecznego stanu procesu.
24. Brak hydrauliki
Aktualna rodzina Consarc używa ruchów elektromechanicznych lub pneumatycznych, bez hydrauliki. Ogranicza to obecność oleju hydraulicznego w pobliżu gorącej strefy i upraszcza część utrzymania. Serwonapęd daje precyzyjną kontrolę suwaka, a pneumatyka może realizować funkcje zaworów i blokad.
Brak hydrauliki nie oznacza braku mediów ani ryzyka ruchu. Napędy elektryczne gromadzą energię i wymagają hamulców, a pneumatyka pozostaje źródłem ruchu po odłączeniu zasilania. LOTO obejmuje energię elektryczną, kondensatory, sprężone powietrze, próżnię, gazy i ciężar podniesionych zespołów.
25. Kontrola przed partią
Sprawdza się identyfikację i geometrię elektrody, spoinę stuba, uchwyt, krystalizator, płytę startową, uszczelnienia, tor prądowy, układ próżniowy, wszystkie gałęzie wody, argon i pozycje napędów. Kalibracje wagi, prądu, napięcia, próżni, przepływu i temperatury muszą być ważne. Komora jest czysta i wolna od pozostałości, które mogłyby odgazować lub odpaść do wlewka.
Lista operatora wskazuje kryteria akceptacji, nie samo „sprawdzono”. Dla RVAR potwierdza się gotowość szybkiego zasypania i drogę zrzutu. Próba ruchów odbywa się w bezpiecznej konfiguracji. Szczegółowe wartości pochodzą z instrukcji danego urządzenia i zatwierdzonego planu kontroli.
26. Załadunek i centrowanie
Elektrodę transportuje się urządzeniem o znanej nośności i mocuje w uchwycie bez obciążania powierzchni przypadkowymi punktami. Po podniesieniu sprawdza się pionowość, bicie oraz odstęp od krystalizatora. System X–Y wykonuje korektę w swoim zakresie. Krystalizator jest prawidłowo osadzony w płaszczu, a uszczelnienie głowicy czyste.
Po zamknięciu wykonuje się próbę próżni i test warunków startu. Masa początkowa zostaje zapisana. Nieprawidłowy odczyt może oznaczać podparcie elektrody, tarcie uszczelnienia lub kabel przenoszący siłę. Rozpoczęcie profilu z błędną wagą zaburza melt rate i moment hot topu.
27. Automatyczny przetop
Po akceptacji profilu operator uruchamia Autostrike. System tworzy łuk, przechodzi rampę i reguluje prąd, szybkość oraz szczelinę. Człowiek nadzoruje trendy i reaguje na komunikaty, ale nie prowadzi ręcznie każdego ruchu. Automatyka ma utrzymać tę samą historię cieplną pomimo ubytku długości elektrody.
Pod koniec masa osiąga próg hot topu. Profil redukuje moc oraz szybkość, po czym sterownik prosi o zakończenie zgodnie z konfiguracją. Następuje chłodzenie, bezpieczne zasypanie komory i odbiór. Wlewek pozostaje gorący długo po zgaszeniu łuku; plan suwnicy, pola odkładczego i ochrony personelu obejmuje ciepło resztkowe.
28. Niezgodności i przerwanie procesu
Odchylenie melt rate, nadmierne drip-shorty, zanik próżni, utrata przepływu, przekroczenie temperatury lub nietypowe położenie suwaka mają progi ostrzegawcze i krytyczne. Reakcja zależy od zjawiska. Natychmiastowe wyłączenie prądu może być konieczne dla bezpieczeństwa, lecz pozostawi niezgodny front; łagodne odchylenie może pozwalać na kontrolowane przejście do bezpiecznego stanu.
Każde przerwanie wymaga dyspozycji materiału. Ponowny zapłon nad częściowo zakrzepłą kałużą może tworzyć nieciągłość. Ocena wykorzystuje zapis, położenie wzdłuż wlewka, ultradźwięki, makrotrawienie i wymagania klienta. Nie usuwa się alarmu z raportu po uznaniu wlewka za zgodny.
29. Części wymienne
Części eksploatacyjne obejmują uszczelnienie suwaka, O-ringi głowicy i stacji, elementy pomp próżniowych, filtry, olej lub zestawy suchej pompy, czujniki próżni, przepływu i temperatury, wzierniki oraz kamerę. W układzie mechanicznym zużywają się uchwyty, prowadnice, łożyska, hamulce, enkodery, pneumatyka i elastyczne przyłącza.
Tor mocy ma diody albo SCR, bezpieczniki, kondensatory, dławiki, bocznik, styki, chłodzone szyny i izolatory. Krystalizator, płaszcz, prowadnica wody oraz płyta startowa są krytyczne dla jakości i bezpieczeństwa. Magazyn ustala się na podstawie numeru seryjnego, czasu dostawy i konsekwencji postoju. Consarc deklaruje dostawy części, ale lokalny zapas w Polsce należy zakontraktować.
30. Utrzymanie i diagnostyka
Trend czasu odpompowania, przecieku, temperatur wody, spadków napięcia połączeń, prądu, kalibracji wagi, liczby korekt X–Y i rozkładu drip-shortów daje wczesny obraz degradacji. Dane normalizuje się według programu. Wzrost mocy przy tej samej szybkości może wynikać z łuku, toru prądowego lub chłodzenia, a niekoniecznie z zasilacza.
Przeglądy obejmują próżnię, wodę, uszczelnienia, moment połączeń, termografię, test izolacji, napędy i zabezpieczenia. Po pracach przy krystalizatorze wykonuje się test szczelności i przepływu. Po ingerencji w wagę — kalibrację. Po aktualizacji sterowania — próbę wersji recept oraz blokad. Rozruch po remoncie wymaga kontrolowanego wytopu kwalifikacyjnego.
31. Wydajność i wąskie gardła
Takt obejmuje przygotowanie elektrody, spawanie stuba, transport, montaż, zamknięcie, odpompowanie, wielogodzinny przetop, hot top, chłodzenie, otwarcie i wyjęcie wlewka. Osobna spawarka stuba i kilka stacji dolnych pozwalają nakładać operacje. Konstrukcja wspornikowa Consarc ogranicza rzut i może uwolnić miejsce na kolejną stację lub serwis.
Kilogramy na godzinę nie rosną proporcjonalnie do prądu. Maksymalna szybkość jest ograniczona dopuszczalną głębokością kałuży, segregacją, powierzchnią i chłodzeniem. Większy piec zmniejsza liczbę obsług na tonę, ale zwiększa wartość jednej zagrożonej partii i czas cyklu. OEE liczy się dla zgodnych wlewków po badaniu, nie dla czasu świecenia łuku.
32. Uzysk
Straty obejmują pozostałość elektrody i stuba, dół startowy, hot top, wadliwą powierzchnię, próbki i odrzut badanego odcinka. Sterowanie hot topem z wagi poprawia powtarzalność granicy, ale nie usuwa konieczności obcięcia. Dobre centrowanie i stabilny łuk ograniczają wady obwodowe, a poprawny start ogranicza odrzut dna.
Wskaźnik electrode-to-ingot może wyglądać lepiej niż rzeczywisty billet yield. Zakład śledzi masę po usunięciu głowy, dna, skóry i obszarów niezgodnych. Optymalizacja bierze pod uwagę koszt energii, czas oraz ryzyko: agresywne zmniejszenie zapasu hot topu może zwiększyć średni uzysk, lecz powodować kosztowne pojedyncze odrzuty.
33. Porównanie z ALD VAR
ALD oferuje piece o średnicy wlewka do 1500 mm, masie do 50 t i prądzie do 48 kA, a więc powyżej standardowej tabeli Consarc 1065 mm, 27 t i 30 kA. Ma również układ współosiowy, ważenie, centrowanie i komputerową regulację szczeliny oraz melt rate. Dla laboratorium ALD opisuje systemy do 200 mm i osobną odmianę LK6 z elektrodą nietopliwą do próbek guzikowych.
Wybór nie powinien polegać na największej liczbie katalogowej. Istotne są doświadczenie z gatunkiem i średnicą, gwarancje makrostruktury, model procesu, serwis, modernizowalność sterowania, zasilacz, dostępność krystalizatora i koszt cyklu. Consarc integruje własne VRT/SCR i Generation 10; ALD przedstawia własny AMC/OIP oraz większy zakres maksymalny. Test referencyjny i lista istniejących instalacji są ważniejsze od hasła o przewadze.
34. Porównanie z ESR
Electroslag Remelting stapia elektrodę przez ciekły żużel pod atmosferą, a nie łukiem w próżni. Żużel filtruje wtrącenia, kształtuje powierzchnię i daje inny bilans rafinacji. ESR może uzyskać bardzo dobrą powierzchnię oraz wysoki uzysk, lecz proces nie jest bezceramiczny i nie daje takiego usuwania składników lotnych.
VAR jest wybierany dla próżni, reaktywnych metali i kontroli gazów oraz lotnych zanieczyszczeń. Czasem stosuje się sekwencję VIM–ESR–VAR albo VIM–VAR zależnie od specyfikacji. Każdy dodatkowy etap zwiększa koszt i możliwość pomieszania identyfikacji, więc musi poprawiać mierzalną własność produktu.
35. Porównanie z EBCHR i PAM
Electron Beam Cold Hearth Remelting oraz Plasma Arc Melting topią materiał na zimnym palenisku, co daje czas na opadanie ciężkich wtrąceń. Mogą przyjmować gąbkę lub złom w innej postaci niż zwarta elektroda. EB w wysokiej próżni intensywnie usuwa składniki lotne, czasem nadmiernie. PAM wykorzystuje plazmę w kontrolowanej atmosferze.
VAR wymaga przygotowanej elektrody, ale kontroluje końcowe krzepnięcie w osiowym krystalizatorze i ma dobrze rozwinięte profile dla krytycznych wlewków. Procesy paleniskowe mogą przygotować elektrodę do wtórnego VAR. Nie są więc wyłącznie konkurentami; konfigurację łańcucha dobiera się do surowca, wtrąceń i końcowej struktury.
36. Ograniczenia VAR
VAR nie koryguje dowolnie chemii, nie rozpuszcza dodatków w mieszanej otwartej kąpieli i wymaga kosztownej elektrody. Awaria blisko końca może zagrozić wielotonowemu wlewowi. Proces jest wolny, energochłonny i kapitałochłonny. Powierzchnia elektrody, spoiny, osiowość oraz przygotowanie pierwotne narzucają jakość zanim piec się uruchomi.
Kontrola łuku i melt rate zmniejsza, lecz nie eliminuje segregacji. Głębokość kałuży nie jest zwykłym bezpośrednim pomiarem. Woda pozostaje blisko ciekłego metalu. Dla RVAR konsekwencje nieszczelności są szczególne. Dlatego technologia wymaga doświadczonego zespołu metalurgii, automatyki, elektryki dużych prądów, próżni i chłodzenia.
37. Cena i dostępność w Polsce
Consarc i ALD nie publikują cennika przemysłowych VAR. Cena jest ofertowa i zależy od średnicy, masy, skoku, liczby stacji, typu zasilacza, próżni, chłodzenia, RVAR, automatyki, badań, dokumentacji i infrastruktury. Koszt samego pieca nie obejmuje hali, fundamentu, suwnicy, rozdzielni, transformacji, zamkniętych obiegów, argonu, wentylacji, laboratorium i zapasu krystalizatorów.
Consarc Engineering w Szkocji obsługuje Europę, deklarując sprzedaż, części, serwis terenowy, wsparcie zdalne, szkolenia i rozwój profili. Jest to praktyczna droga zakupu do Polski, ale umowa musi podać czas dojazdu, dostępność polsko- lub anglojęzycznej dokumentacji, lokalny zapas i wsparcie zasilacza. ALD ma siedzibę w Hanau w Niemczech, co daje drugiego europejskiego dostawcę do porównania projektu. Cena używanego VAR jest małą częścią kosztu bez modernizacji sterowania, testu krystalizatora i odtworzenia zabezpieczeń.
38. Zapytanie ofertowe
Zapytanie określa materiały, średnice, masy, postać elektrody pierwotnej i wtórnej, liczbę przetopów, takt, wymagania segregacyjne, wtrącenia, gazy, uzysk i badania. Zawiera długość oraz bicie elektrody, sposób spawania stuba, plan transportu i dostęp hali. Dla tytanu opisuje wymagania RVAR oraz scenariusze argonu i wody.
Dostawca powinien podać gwarantowany zakres melt rate, prądu, próżni, czasu odpompowania, chłodzenia, dokładności ważenia i centrowania. Oczekuje się profilu referencyjnego, zakresu modelowania, FAT z symulacją alarmów, listy części oraz cyberbezpieczeństwa SCADA. Osobno wycenia się Vacuum Stub Welder, dodatkową stację, VARmetric, helowe chłodzenie i ciśnienie cząstkowe argonu.
39. FAT, SAT i kwalifikacja
FAT obejmuje konstrukcję, ruchy, blokady, wagę, X–Y, zasilacz, symulację łuku, próżnię, wodę, argon, SCADA, zapis oraz awaryjne scenariusze. Próby dużoprądowe i pełny wytop zależą od możliwości zakładu producenta. Nieprzetestowane funkcje zostają przeniesione do jasno zapisanych kryteriów SAT.
SAT po instalacji potwierdza media, koaksjalność, szczelność, przepływy, kalibracje, pole, działanie zasypania i odzyskanie po zaniku energii. Kwalifikacja materiałowa obejmuje kilka kolejnych wlewków, makrotrawienie, chemię osiową i promieniową, ultradźwięki, powierzchnię, uzysk oraz własności. Udany autotest PLC nie jest kwalifikacją procesu, a jeden dobry wlew nie dowodzi statystycznej powtarzalności.
40. Kryterium wyboru
Consarc VAR jest odpowiedni, gdy potrzebny jest kontrolowany wtórny przetop wlewka ze śledzeniem masy, automatyczną regulacją łuku i dobrze zintegrowanym zasilaniem. RVAR jest właściwą odmianą dla tytanu i cyrkonu. W ramach rodziny dobiera się średnicę, masę, pierwotny lub wtórny skok, źródło VRT/SCR, próżnię, chłodzenie oraz liczbę stanowisk.
ALD warto włączyć do przetargu przy bardzo dużej skali, europejskim wsparciu lub wymaganiu odmiennej platformy AMC. ESR, EBCHR i PAM należy porównywać według funkcji rafinacyjnej, a nie samego topienia. Ostateczna decyzja wynika z jakości wlewka, zdolności referencyjnej, kosztu zgodnej tony, bezpieczeństwa i wsparcia przez cały przewidywany cykl życia.
Podsumowanie
Consarc VAR stapia przygotowaną elektrodę łukiem DC w próżni i kieruje krople do wodno-chłodzonego krystalizatora. Belki tensometryczne mierzą ubytek masy, procesor drip-short pomaga utrzymać szczelinę, pozycjonowanie X–Y centruje elektrodę, a koaksjalny tor ogranicza niekontrolowane pole. Automatyczny hot top zmniejsza jamę skurczową i stabilizuje uzysk. RVAR dodaje zabezpieczenia wymagane przez metale reaktywne.
Maszyna jest kompletną linią dużoprądową, próżniową i wodną. Jej wydajności nie opisuje maksymalny prąd, lecz liczba zgodnych wlewków po badaniu. Cena pozostaje ofertowa, a zakup w Polsce jest możliwy przez europejską organizację Consarc Engineering; konkurencyjne ALD zapewnia bliski geograficznie punkt odniesienia. Najważniejszy dokument zamówienia łączy wymagania wlewka, profil procesu, odbiór bezpieczeństwa i wieloletni plan części.
