Streszczenie
Geibel & Hotz FS 840 SD jest precyzyjną szlifierką do płaszczyzn i prostych profili, zaprojektowaną przede wszystkim do produkcji jednostkowej, dopasowań i małych serii. Obszar szlifowania wynosi 800×400×375 mm, opcjonalnie wysokość rośnie do 565 mm. Stół przenosi 700 kg, ma skok wzdłużny 850 mm i pracuje z prędkością 2–28 m/min według aktualnej karty modelu. Elektromechaniczny napęd pozwala znacznie szersze ustawienie ruchu do około 35 m/min w danych konstrukcyjnych serii.
Standardowa ściernica ma 300×50×76,2 mm, prędkość skrawania 32 m/s i silnik 3,7 kW. Opcje zwiększają napęd do 7 lub 9 kW oraz prędkość do 50 m/s. Prowadnice V–płaskie z powłoką Turcite-B tłumią drgania, a stół magnetyczny ma regulację siły i cykl rozmagnesowania. Sterowanie SD łączy automatyczne cykle z elektrycznym kołem ręcznym, umożliwiając mikrometrowe dopasowanie bez pełnego programowania CNC.
Artykuł obejmuje warianty FS 640/840 SD i FS 840 Z SD, kinematykę, wrzeciono, ściernice, obciąganie z kompensacją, stałą prędkość skrawania, chłodziwo, filtrację, mocowanie, uruchamianie, programowanie cyklu, pomiar, części, utrzymanie, cenę i dostępność w Polsce. Wydajność jest porównana z maszyną ręczną, pełnym CNC oraz szlifowaniem szybkim i wgłębnym.
Zdjęcia serii i wariantów pokrewnych

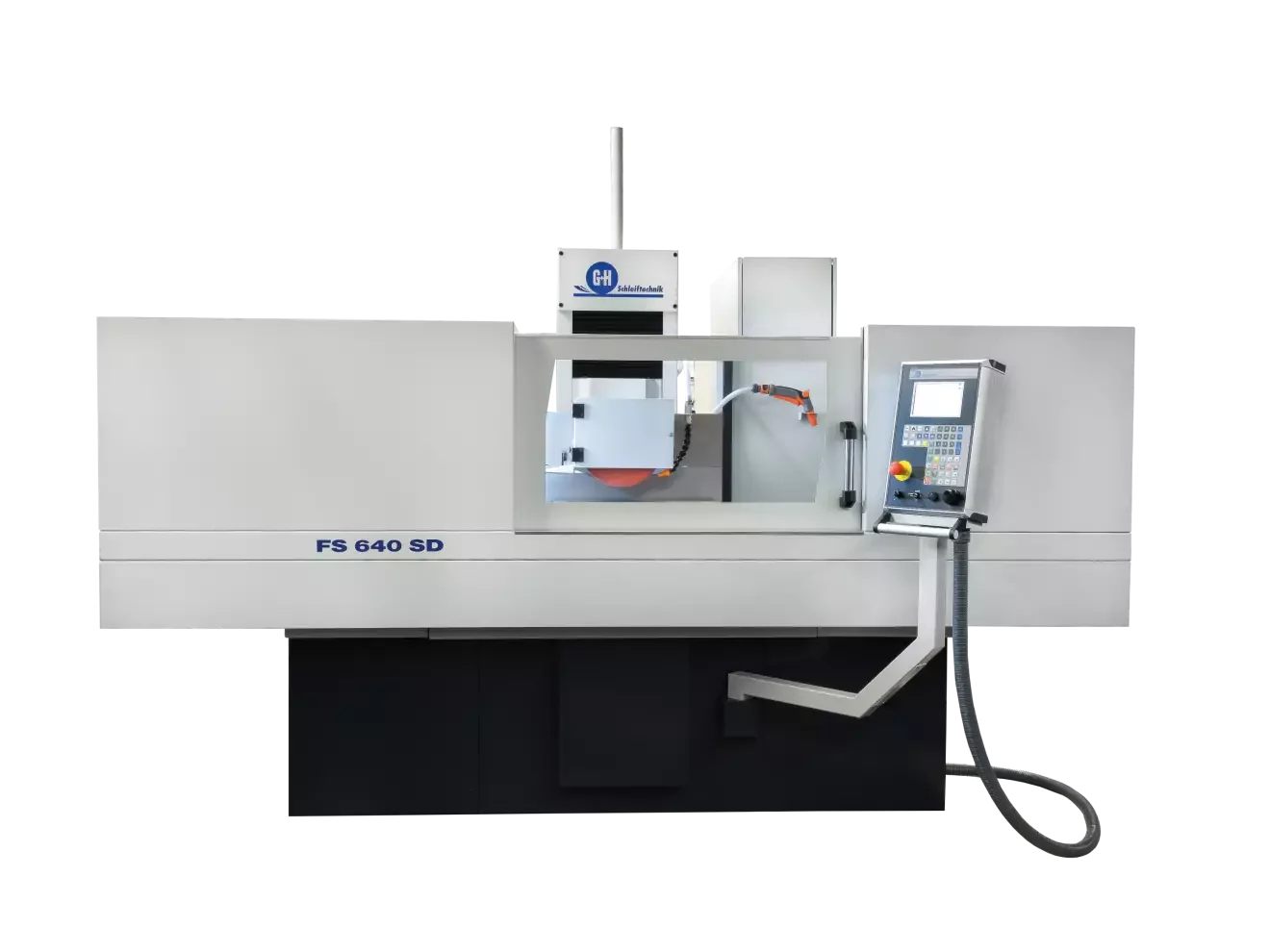

FS 640 SD ma ten sam typ sterowania warsztatowego i architekturę, lecz krótszy obszar 600×400 mm.

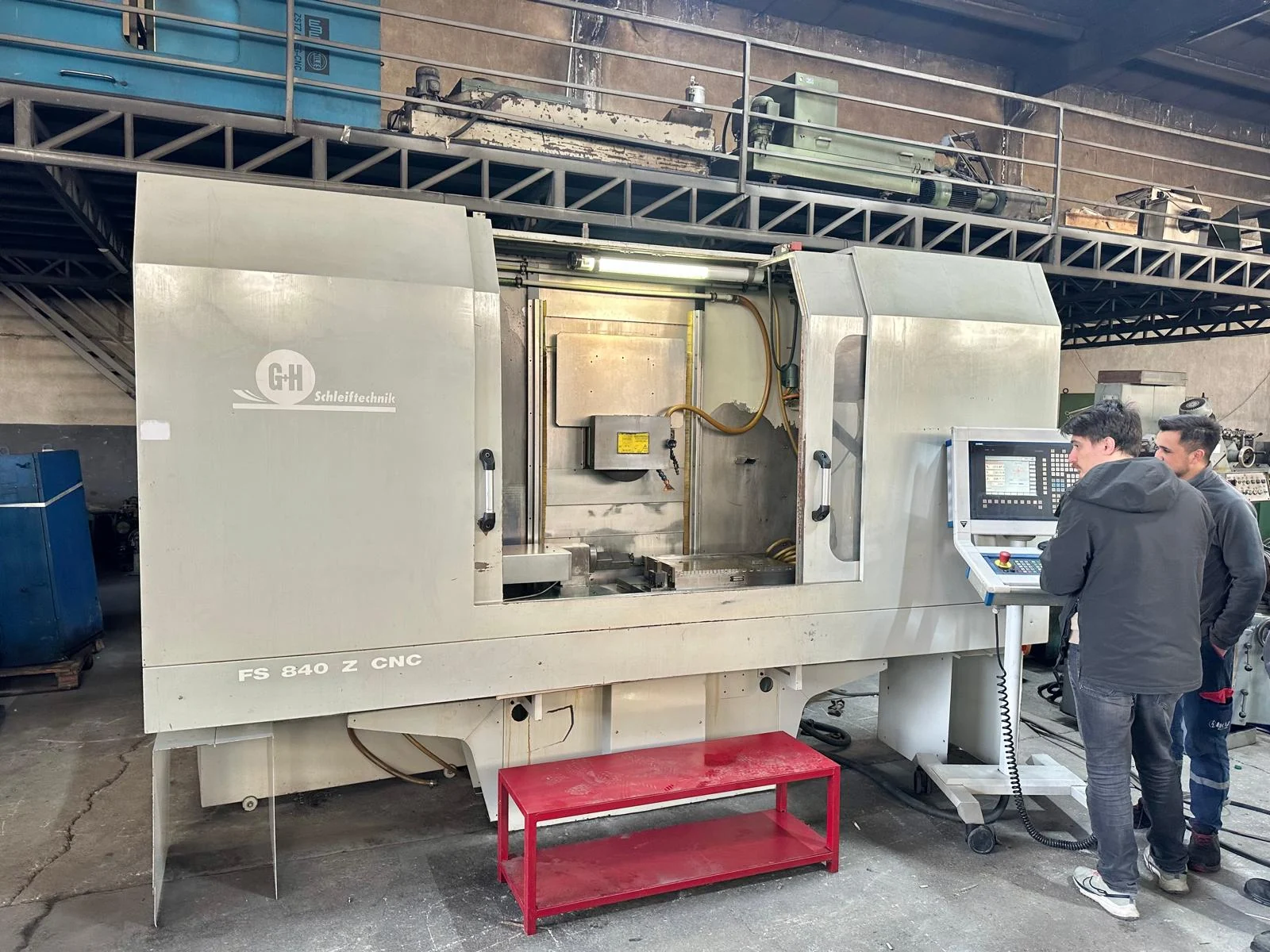

Wariant Z/CNC pokazuje skalę korpusu FS 840; jego sterowanie różni się od prostszego SD.

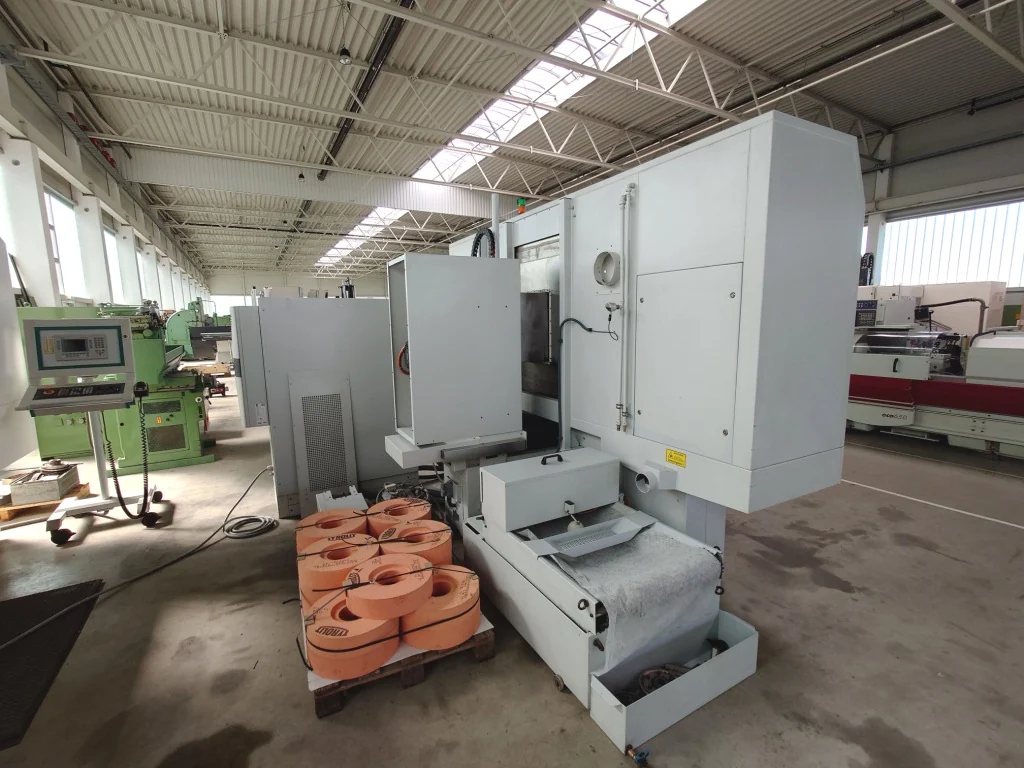

Pokrewny FS 840 KT zachowuje stół 800×400 mm i ściernicę 300×50×76,2 mm, ale nie jest wersją SD.
1. Rola FS 840 SD
Maszyna wykańcza płyty, prowadnice, listwy, wkładki form, przyrządy i powierzchnie bazowe. Uzyskuje równoległość, płaskość, wymiar wysokości i małą chropowatość po frezowaniu, obróbce cieplnej lub EDM. Nie jest uniwersalną szlifierką do wałków; obraca się ściernica, a detal wykonuje ruch posuwowy na stole. SD oznacza sterowanie przeznaczone dla warsztatu, gdzie proces często się zmienia. Operator definiuje cykl, lecz może skorygować dosuw elektrycznym kołem podobnie jak w maszynie ręcznej. Jest to kompromis między prostą hydrauliką a rozbudowanym CNC do profili.
2. FS 640 SD, FS 840 SD i FS 840 Z SD
FS 640 SD ma długość szlifowania 600 mm i szerokość 400 mm, natomiast FS 840 SD 800×400 mm. Dłuższy model ma stół o nośności 700 kg i większy skok X. Oba używają podobnej ściernicy 300×50×76,2 mm, dzięki czemu zakład może ujednolicić część oprzyrządowania. Aktualne materiały spotykają także oznaczenie FS 840 Z SD. Litera Z odnosi się do generacji lub wykonania linii i nie powinna być utożsamiana z osią poprzeczną, która w dokumentacji producenta również jest nazywana Z. Przy zakupie wiążący jest pełny kod, rok i karta konfiguracji.
3. Obszar i nośność
Nominalne 800×400×375 mm opisuje obszar możliwego szlifowania, nie dowolny obrys mocowania. Ściernica, osłona, obciągacz i dysza potrzebują przejścia poza krawędź. Opcjonalna wysokość 565 mm służy wysokim zespołom, ale dłuższa kolumna zwiększa wrażliwość na termikę i ustawienie. Nośność 700 kg obejmuje detal, płytę magnetyczną, przyrząd i ewentualne bloki. Ciężar powinien być rozłożony, a stół wyważony w ruchu. Duża masa wydłuża wyrównanie temperatury i wymaga suwnicy albo bezpiecznego manipulatora.
4. Osie X, Y i Z
X jest ruchem wzdłużnym stołu o skoku 850 mm. Y oznacza ruch pionowy ściernicy; odległość stołu od osi wrzeciona wynosi 140–525 mm, opcjonalnie do 715 mm. Z jest ruchem poprzecznym do 400 mm. Taka nomenklatura różni się od wielu centrów frezarskich i musi być zachowana w instrukcji ustawienia. Y i Z mogą poruszać się 50–4000 mm/min. Szybki ruch służy pozycjonowaniu, a mikrodosuw odbywa się kontrolowanym krokiem. Błąd znaku osi pionowej w szlifowaniu może natychmiast przeciążyć ściernicę, dlatego pierwsze podejście wykonuje się z dużym prześwitem.
5. Prowadnice V–płaskie
Kombinacja prowadnicy V i płaskiej ustala stół bez nadmiernego przewiązania. Powłoka Turcite-B na elemencie ruchomym zmniejsza tarcie i tłumi drgania. Strona żeliwna jest szlifowana i skrobana. Dobre tłumienie pomaga uzyskać równomierny ślad bez chatter. Prowadnice wymagają czystego oleju i sprawnego obiegu. Szlam ścierny jest bardzo agresywny, więc zgarniacze i osłony muszą oddzielać go od powierzchni. Zużycie ujawnia się jako różnica geometrii w skrajnych położeniach stołu.
6. Elektromechaniczny napęd stołu
Napęd umożliwia regulację prędkości od bardzo wolnego ruchu wgłębnego do szybkich suwów. W odróżnieniu od prostego układu hydraulicznego łatwiej programować stałą prędkość i punkty nawrotu, a ruch ustawczy jest precyzyjny. Nawroty nadal obciążają mechanikę i wpływają na ślad przy końcach części. Długość skoku ustawia się możliwie krótko, lecz ściernica musi w pełni wyjść poza detal i uzyskać stabilny nawrót. Zbyt długi skok marnuje czas, zbyt krótki przegrzewa krawędź i pozostawia nierówną powierzchnię.
7. Wrzeciono i prędkość skrawania
Standardowy silnik 3,7 kW i 32 m/s wystarcza do typowych płaszczyzn oraz umiarkowanego zbierania. Opcje 7 lub 9 kW i 50 m/s zwiększają zdolność dla trudniejszych materiałów oraz ściernic. Moc nie może być rozpatrywana bez sztywności, szerokości kontaktu i chłodzenia. Łożyska wrzeciona wymagają rozgrzewki. Bicie, niewyważenie i brudny kołnierz tworzą periodyczne ślady. Po zmianie ściernicy zespół jest wyważany, a osłona sprawdzana dla dopuszczalnej prędkości.
8. Ściernica 300×50×76,2 mm
Trzy liczby oznaczają średnicę, szerokość i otwór. Wybór obejmuje także ścierniwo, wielkość ziarna, twardość, strukturę i spoiwo. Elektrokorund służy zwykle stalom, węglik krzemu materiałom kruchym i nieżelaznym, CBN stalom hartowanym, a diament węglikom i ceramice, lecz nie typowej stali. Każda ściernica ma maksymalną prędkość oraz wymagania kołnierza. Kontrola dźwiękowa dotyczy odpowiednich ściernic ceramicznych, nie wszystkich konstrukcji. Pękniętego lub niewiadomego pochodzenia narzędzia nie montuje się.
9. V-Constant
W miarę obciągania średnica maleje. Przy stałych obrotach prędkość obwodowa również spada, zmieniając zdolność skrawania i powierzchnię. Sterowanie V-Constant zwiększa rpm tak, aby utrzymać zadaną wartość m/s w dopuszczalnym zakresie. Operator wprowadza poprawną średnicę i limit ściernicy. Funkcja nie może przekroczyć dopuszczalnych obrotów kołnierza lub narzędzia. Po dużym obciągnięciu ściernicę wymienia się przed osiągnięciem minimalnej bezpiecznej średnicy.
10. Obciąganie z kompensacją
Obciągacz na stole odnawia ziarna i geometrię. Sterowanie zna ilość zebraną ze ściernicy i kompensuje jej promień, dzięki czemu następny dosuw odnosi się do nowej powierzchni. Obciąganie może zostać uruchomione również w trakcie cyklu, gdy wzrasta moc lub pogarsza się powierzchnia. Diament wymaga właściwej orientacji, posuwu i chłodzenia. Zbyt mały dosuw poleruje ściernicę, zbyt duży skraca jej życie. Dla profilu używa się obciągacza oraz programu odwzorowującego kształt; prosty obciągacz stołowy nie tworzy dowolnego profilu.
11. Klappabrichter
Opcjonalny składany obciągacz zapewnia geometrię zbliżoną do urządzenia ustawionego na stole, a po cyklu chowa się poniżej płyty magnetycznej. Nie zajmuje stałego miejsca roboczego i skraca przygotowanie. Jego pozycja oraz sztywność muszą być okresowo kontrolowane. Kolizja z opuszczanym urządzeniem może uszkodzić ściernicę i stół. Interlock oraz położenie krańcowe są częścią testu przed cyklem automatycznym. Zużyty diament wymienia się z ponownym ustawieniem referencji.
12. Płyta magnetyczna
Elektromagnetyczna płyta ma regulację siły chwytu oraz rozmagnesowanie. Siłę dobiera się do grubości i powierzchni detalu. Cienki element może zostać odkształcony przez zabrudzenie albo nierówną płytę i po zdjęciu wrócić do innego kształtu. Magnes utrzymuje materiały ferromagnetyczne. Stal nierdzewna austenityczna, aluminium, tytan i część stopów wymagają mechanicznego, próżniowego lub klejonego przyrządu. Dociski nie mogą wejść w tor ściernicy, a ich położenie trafia do karty ustawienia.
13. Przygotowanie stołu i detalu
Płytę magnetyczną okresowo przeszlifowuje się na maszynie, aby odtworzyć równoległość do ruchu. Przed mocowaniem usuwa się zadziory, wióry i korozję. Jedna twarda cząstka pod detalem może dać klin większy niż docelowa tolerancja. Po obróbce cieplnej sprawdza się naprężenia i pozostawia naddatek na obie strony. Jednostronne usunięcie materiału może wygiąć płytę. Sekwencja naprzemienna i odprężanie ograniczają błąd.
14. Sterowanie SD
Operator wybiera obszar, głębokość, dosuw, posuw poprzeczny, prędkość stołu, obciąganie, wyiskrzanie i pozycje bezpieczeństwa. SD automatyzuje cykl, ale nie wymaga tworzenia pełnego programu konturowego. Elektryczne koło ręczne pozwala wykonać dopasowanie w krokach mikrometrowych. Receptury powinny mieć nazwy materiału, ściernicy i części. Kopiowanie cyklu jest bezpieczne dopiero po sprawdzeniu wysokości, granic i płyty. Zapis parametru nie zastępuje kontroli rzeczywistej ściernicy.
15. Szlifowanie wahadłowe
Stół porusza detal pod ściernicą, a oś poprzeczna przesuwa się po każdym suwie albo serii suwów. Dosuw pionowy może następować na końcu ruchu. Szerokość kroku wpływa na nakładanie śladów, temperaturę i czas. Zgrubienie używa większego dosuwu, wykończenie mniejszego, a spark-out wykonuje przejścia bez dalszego dosuwu. Wyiskrzanie usuwa skutek sprężystości układu, lecz nie naprawia źle obciągniętej ściernicy ani odkształcenia cieplnego.
16. Szlifowanie wgłębne i szybki suw
W szlifowaniu wgłębnym szeroka ściernica obejmuje profil lub pas, a posuw poprzeczny jest ograniczony. Kontakt jest większy, dlatego moc, chłodziwo i obciąganie stają się krytyczne. Elektromechaniczny stół pozwala dobrać wolny, stabilny ruch. Szybkie szlifowanie z częstymi suwami może zwiększyć produktywność płaskiej powierzchni. Maksymalna prędkość stołu nie zawsze jest najlepsza: krótki detal nie osiąga stanu ustalonego, a nawroty dominują. Czas optymalizuje się na rzeczywistym skoku.
17. Chłodziwo i dysza
Strumień musi wejść w szczelinę zgodnie z kierunkiem obrotu, zanim bariera powietrza odrzuci ciecz. Zbyt mały przepływ powoduje przypalenia i zalepianie, zbyt turbulentny może wprowadzić powietrze. Dysza pozostaje blisko strefy bez ryzyka kolizji. Emulsja dobierana do szlifowania chłodzi, smaruje i ogranicza korozję. Stężenie, pH, temperatura i mikrobiologia są kontrolowane. Mgła wymaga zamkniętej obudowy i odciągu.
18. Filtr papierowy i magnetyczny
Filtr taśmowy usuwa szlam, a regulowane pompy ustawiają przepływ z pulpitu. Filtr magnetyczny wychwytuje ferromagnetyczne cząstki razem z częścią ziarna. Połączenie stabilizuje dyszę, powierzchnię i trwałość ściernicy. Filtr nominalny dobiera się do ściernicy i wymaganej powierzchni. Zanieczyszczone chłodziwo ponownie rysuje detal. Ciśnienie, poziom i stan taśmy powinny wywoływać alarm przed suchą pracą pompy.
19. Uruchomienie
Przed startem sprawdza się smarowanie, chłodziwo, filtry, magnes, osłonę, ściernicę, kołnierz, obciągacz i obszar stołu. Ściernicę ogląda się, montuje właściwym momentem i wyważa. Wrzeciono przechodzi próbę w osłonie przy bezpiecznej odległości personelu. Maszyna bazuje osie, rozgrzewa wrzeciono i wykonuje ruch stołu bez detalu. Sprawdza się nawroty, krańce, przepływ i rozmagnesowanie. Dopiero wtedy ustawia się część i ustala zero bez kontaktu szybkiego ruchu.
20. Pierwszy cykl
Operator wprowadza geometrię, naddatek, ściernicę, prędkości, dosuw i obciąganie. Pierwsze podejście odbywa się ręcznie z małym krokiem oraz kartką lub pomiarem przerwy. Po pierwszym lekkim przejściu ślad powinien objąć oczekiwany obszar. Zgrubienie zatrzymuje się przed wymiarem na pomiar i chłodzenie. Wykończenie oraz spark-out wykonuje się po potwierdzeniu. Pierwsza część jest mierzona w wielu punktach, nie tylko środkiem mikrometru.
21. Pomiar płaskości i równoległości
Mikrometr ocenia grubość, ale nie pełną płaskość. Płyta pomiarowa, czujnik, liniał lub maszyna współrzędnościowa sprawdza mapę. Temperatura części i wzorca musi być znana, a zadziory usunięte bez zaokrąglenia powierzchni. Różnica po długości może wskazywać geometrię stołu lub temperaturę; po szerokości — ustawienie wrzeciona; lokalna fala — ściernicę albo drgania. Raport wiąże defekt z położeniem na stole, co ułatwia diagnostykę.
22. Typowe defekty
Przypalenie wynika z nadmiernej energii, tępej ściernicy albo złego chłodzenia. Chatter wskazuje niewyważenie, wrzeciono, mocowanie lub niekorzystną dynamikę. Falistość może pochodzić z nawrotów, prowadnic lub okresowej siły. Rysy świadczą o zanieczyszczeniu chłodziwa lub wykruszonym ziarnie. Stożek wymiaru może wynikać z nieprostopadłości wrzeciona, brudnej płyty albo odkształcenia detalu. Każdy defekt ma analizę przyczyny, nie tylko wolniejszy posuw.
23. Części eksploatacyjne
Zużywają się ściernice, diamenty, filtry, taśma papierowa, chłodziwo, olej smarny, zgarniacze, uszczelnienia i dysze. Płyta magnetyczna wymaga okresowego szlifowania i kontroli izolacji. Kołnierze są elementem dokładności i nie powinny być przypadkowo zamieniane. Krytyczne zespoły to wrzeciono, falownik, napęd stołu, śruby osi Y/Z, liniały lub enkodery, pompy, sterowanie SD i moduł magnesu. Numer seryjny rozstrzyga wersję. Zakład trzyma typowe filtry, diament i zgarniacze, a dostępność elektroniki potwierdza z serwisem.
24. Utrzymanie ruchu
Codziennie kontroluje się chłodziwo, smarowanie, osłony, magnes i czystość stołu. Trend mocy wrzeciona, temperatury, drgań i jakości powierzchni ujawnia zużycie. Wyważenie sprawdza się po każdej zmianie ściernicy i przy nowym śladzie okresowym. Okresowo mierzy się geometrię X/Y/Z, równoległość stołu, prostopadłość wrzeciona i powtarzalność dosuwu. Zużyta Turcite wymaga specjalistycznej regeneracji i ponownego skrobania. Kopia parametrów sterowania jest przechowywana poza maszyną.
25. Wydajność względem maszyny ręcznej
Ręczna szlifierka jest szybka do pojedynczego prostego dopasowania, ale operator musi przez cały czas prowadzić dosuw i liczyć przejścia. SD automatyzuje zgrubienie, obciąganie, kompensację, wykończenie i spark-out, zmniejszając zmienność oraz czas obecności operatora. Elektryczne koło zachowuje zaletę pracy warsztatowej. Na części jednorazowej programowanie pełnego CNC mogłoby trwać dłużej niż obróbka. FS 840 SD jest wydajna, gdy asortyment zmienia się często, ale cykl nadal powinien być powtarzalny.
26. Wydajność względem CNC
Pełne CNC, na przykład wariant CB/GT, lepiej tworzy złożone profile, automatycznie zarządza wieloma ściernicami i integruje pomiar. SD jest prostsze, tańsze i szybsze w ustawieniu płaszczyzn. Dla produkcji seryjnej o wielu profilach CNC może mieć niższy koszt części. Porównanie obejmuje czas ustawienia, programowania, obciągania, pomiaru i dobre sztuki na zmianę. Sama prędkość stołu jest niewystarczająca. Częsty brak wykwalifikowanego szlifierza może uzasadnić większą automatyzację.
27. Cena i dostępność w Polsce
Nowa FS 840 SD jest wyceniana ofertowo. Cena zależy od silnika, wysokości, prędkości 50 m/s, magnesu, chłodziwa, filtrów, odciągu, wyważania i obciągacza. Budżet obejmuje fundament, transport, urządzenie załadowcze, ściernice, kołnierze, chłodziwo, szkolenie i odbiór. Maszyny Geibel & Hotz są oferowane w Europie przez producenta i dystrybutorów; polską obsługę trzeba potwierdzić w chwili oferty. Rynek wtórny ma FS 840 różnych generacji i sterowań. Przed zakupem mierzy się prowadnice, wrzeciono, magnes, geometrię i dostępność części sterowania.
28. Lista odbiorowa
Odbiór wykonuje mapę płaskości i równoległości na reprezentatywnej płycie, próbę powierzchni, cykl obciągania z kompensacją i test stałej prędkości. Sprawdza się skrajne położenia stołu, nawrót, mikrodosuw, magnes oraz rozmagnesowanie. Wynik zapisuje ściernicę, materiał, chłodziwo, temperaturę, dosuw, posuw i spark-out. Dokumentacja obejmuje schematy, parametry, listę części, procedurę wyważania i szkolenie BHP. Dopiero taki odbiór dowodzi zdolności, a nie sam połysk próbki.
Źródła
- Geibel & Hotz, FS 840 SD — aktualne dane, konstrukcja, sterowanie, obciąganie, magnes i wyposażenie.
- Geibel & Hotz, broszura FS SD — porównanie modeli i opcji serii.
- Nagel Gruppe, FS SD — oferta europejska, warianty i wsparcie.
- Dokumentacja numeru seryjnego, ściernicy, magnesu, chłodziwa i urządzeń bezpieczeństwa — źródła wiążące dla konkretnej maszyny.
Wnioski
FS 840 SD łączy obszar 800×400 mm z warsztatowym sterowaniem, które automatyzuje powtarzalny cykl, ale zachowuje mikrometrowe dopasowanie kołem ręcznym. O jej jakości decyduje wspólnie geometria prowadnic, wrzeciono, wyważona i obciągnięta ściernica, czyste chłodziwo oraz płaska płyta magnetyczna.
Największa wydajność nie wynika z maksymalnej prędkości stołu. Krótki skok, prawidłowy dosuw, obciąganie z kompensacją i kontrolowany spark-out dają dobrą część bez poprawek. Maszyna jest szczególnie racjonalna dla jednostkowej i małoseryjnej produkcji płaszczyzn; złożone, seryjne profile mogą uzasadnić pełne CNC.
