Od wiązania metalicznego do właściwości makroskopowych metalu

Metal przewodzi prąd, odkształca się plastycznie, odbija światło i tworzy sprężystą konstrukcję nie dlatego, że „ma metaliczne właściwości”, lecz dlatego, że określone elektrony, jony, symetrie i defekty współdziałają w wielu skalach. Żadna pojedyncza skala nie wyjaśnia gotowej części.

Wiązanie ustala energetyczne tło i sztywność. Sieć daje kierunki oraz płaszczyzny. Dyslokacje umożliwiają plastyczność przy naprężeniu znacznie mniejszym od idealnego. Ziarna, fazy i wydzielenia sterują drogą tych defektów. Wytwarzanie zmienia ich układ, a pomiar makroskopowy uśrednia rezultat.

Streszczenie

Artykuł prowadzi od konfiguracji elektronów, energii kohezji i pasm przez komórkę elementarną, struktury FCC/BCC/HCP, kierunki, płaszczyzny i anizotropię do wakansów, dyslokacji, granic, dyfuzji oraz przemian. Wyjaśnia, jak z tych elementów wynikają moduł, rozszerzalność, przewodnictwo, poślizg, umocnienie i pękanie. Kończy mapą przejścia od właściwości atomowej do decyzji technologicznej oraz metodami, które rozdzielają skład, strukturę i mikrostrukturę.

1. Wiązanie, pasma energetyczne i własności cieplne

Pięć skal jednego materiału. Wygodny łańcuch opisu ma pięć poziomów:

1. elektronowy — stany, pasma i charakter wiązania;
2. atomowy — odległości, energia, drgania i dyfuzja;
3. krystaliczny — symetria, kierunki, płaszczyzny i defekty sieci;
4. mikrostrukturalny — ziarna, fazy, wydzielenia, pory i tekstura;
5. makroskopowy — moduł, granica plastyczności, przewodność, pękanie i zachowanie w procesie.

Strzałki działają w obie strony. Temperatura procesu zmienia ruch atomów i dyslokacji, a ich układ zmienia obserwowaną siłę oraz ciepło.

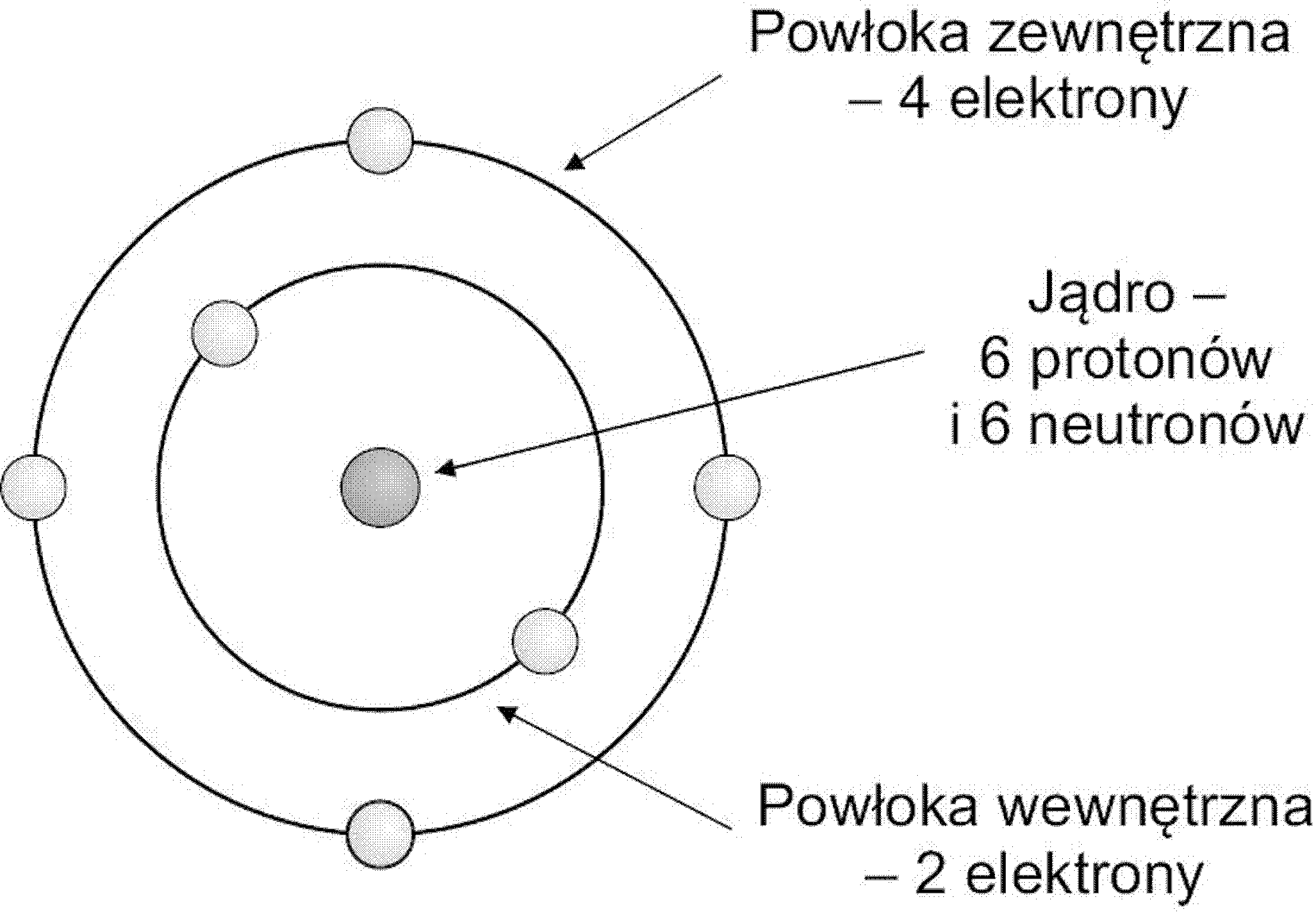

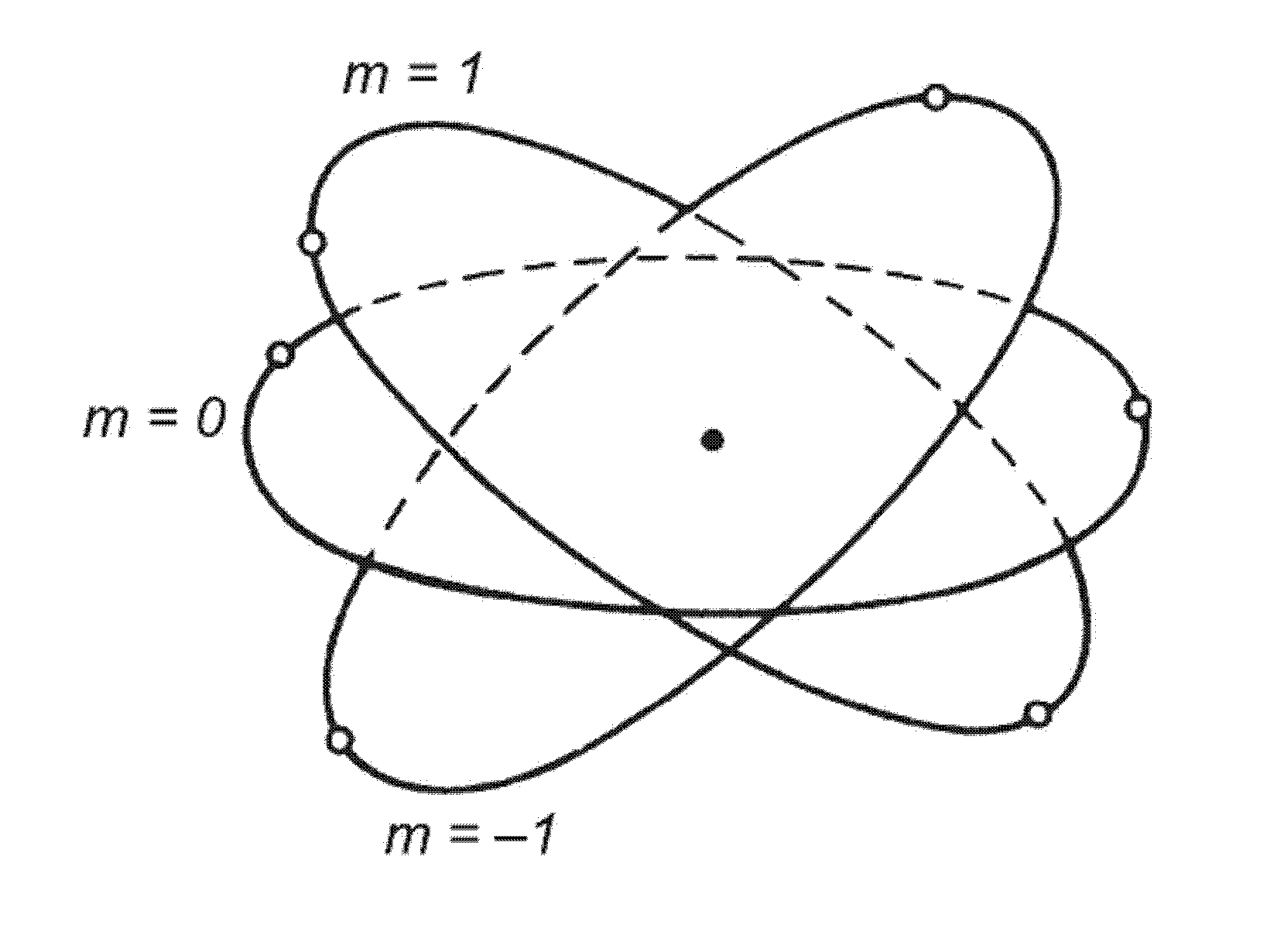

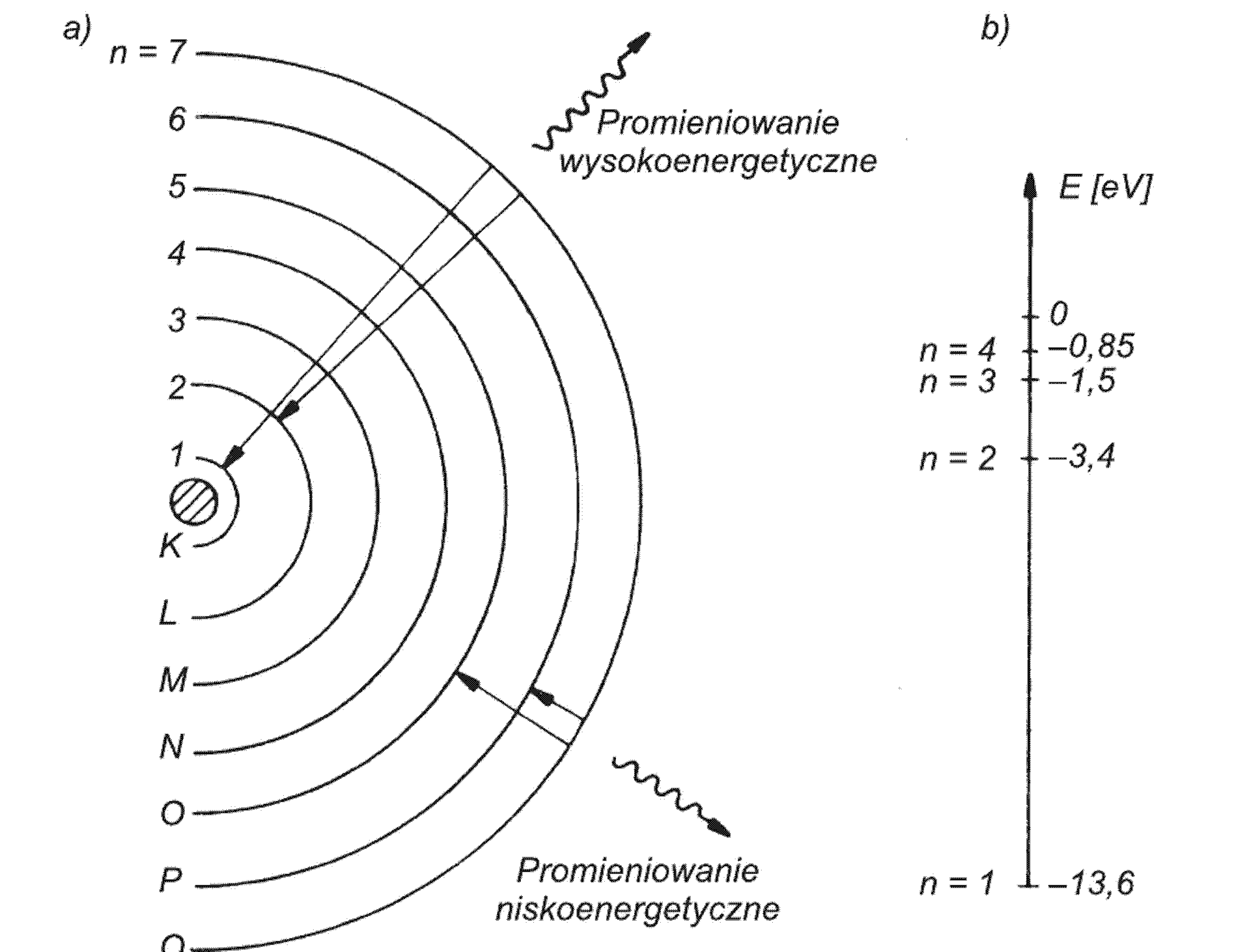

Atom nie jest kulką na sprężynie. Model kulek połączonych sprężynami jest użyteczny do geometrii i drgań, lecz elektrony nie poruszają się po klasycznych orbitach. Stan atomu opisują funkcje falowe, dozwolone energie i liczby kwantowe. Elektrony wewnętrznych powłok są silnie związane z jądrem. Elektrony walencyjne uczestniczą w wiązaniu i przewodnictwie. W metalu stan pojedynczego izolowanego atomu przechodzi w zbiorowe stany całego kryształu. Uproszczenie jest poprawne, jeśli nie przypisuje się mu zbyt wiele: promień atomowy i „liczba wolnych elektronów” nie wystarczają do przewidzenia wszystkich właściwości stopu. Skąd bierze się wiązanie. Gdy atomy zbliżają się, konkurują oddziaływania przyciągające i odpychające. Przy dużej odległości energia odpowiada rozdzielonym atomom. Przy odległości równowagowej osiąga minimum. Dalsze zbliżenie gwałtownie zwiększa energię z powodu nakładania stanów i odpychania jąder. Energię potencjalną można symbolicznie zapisać jako sumę członu przyciągającego i odpychającego: U(r) = U_A(r) + U_R(r). Siła jest ujemną pochodną F = −dU/dr. W minimum dU/dr = 0. Energia kohezji. Energia kohezji jest energią potrzebną do rozdzielenia kryształu na swobodne atomy w przyjętym stanie odniesienia. Większa kohezja często wiąże się z wyższą temperaturą topnienia i większą sztywnością, ale relacje nie są jednowymiarowe. Temperatura topnienia zależy od różnicy energii i entropii fazy stałej oraz ciekłej. Moduł zależy od krzywizny studni energii w pobliżu równowagi. Rozszerzalność — od jej asymetrii. Dwa materiały o podobnej energii kohezji mogą mieć inną strukturę, ruchliwość dyslokacji i plastyczność.

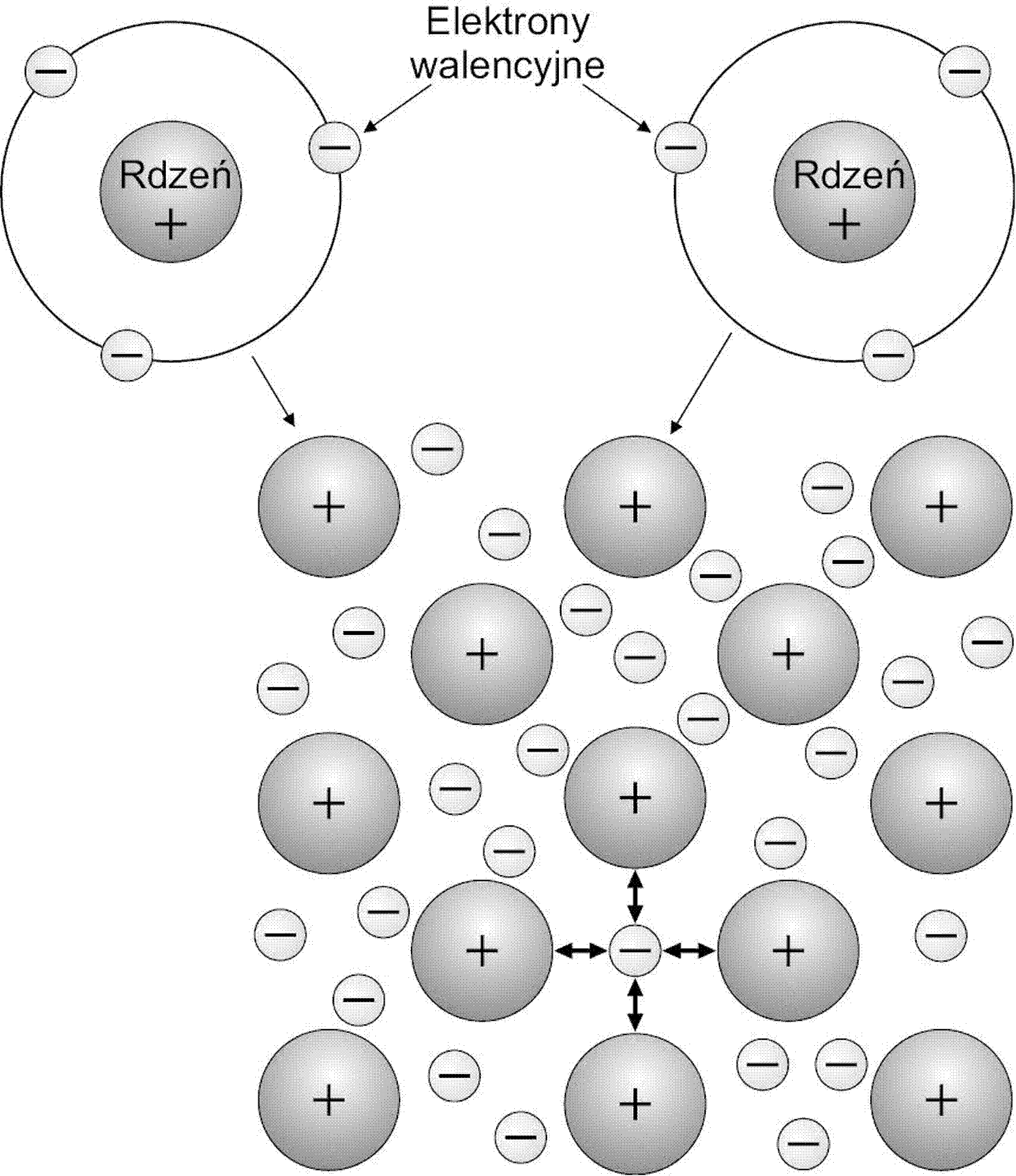

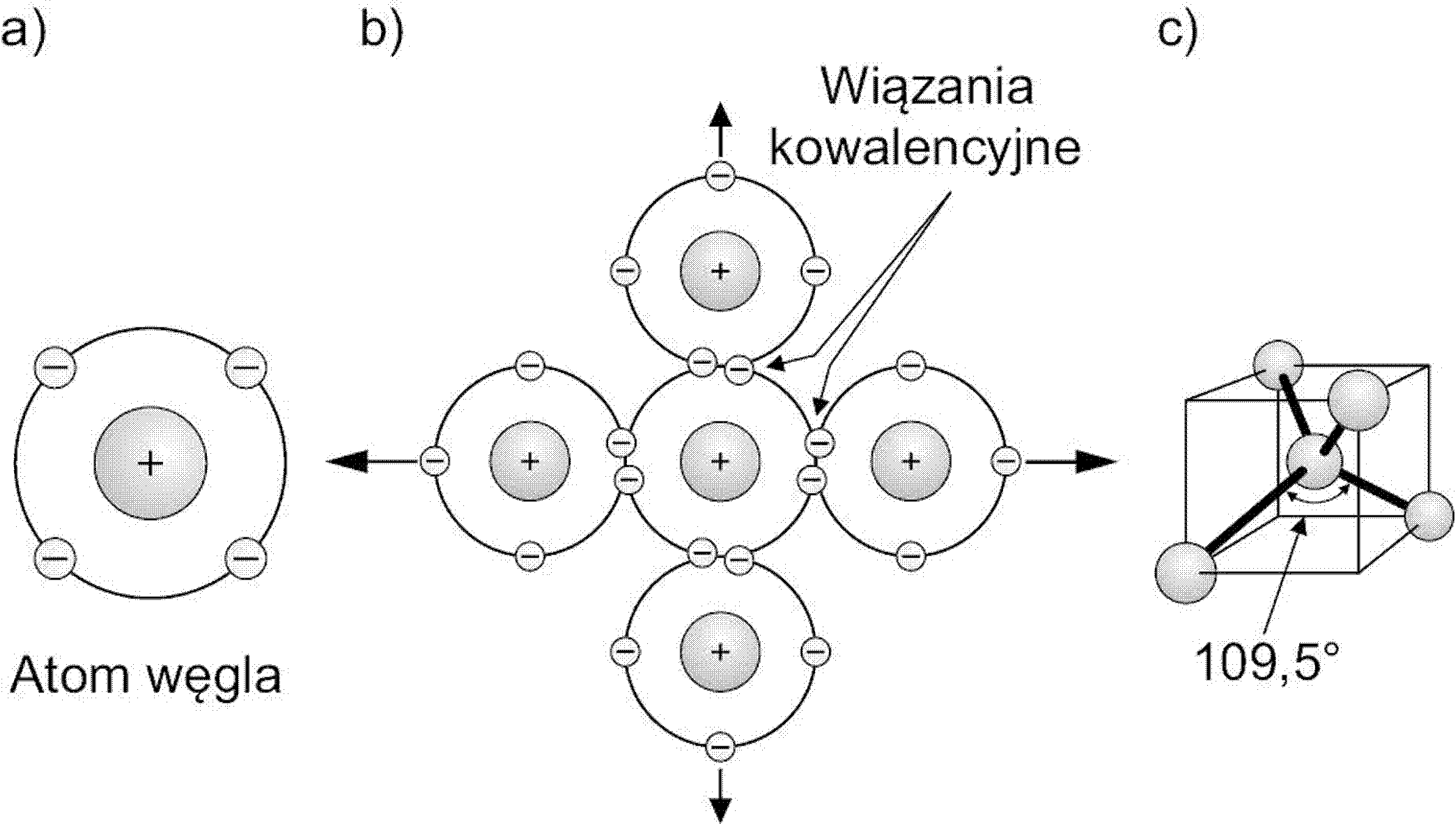

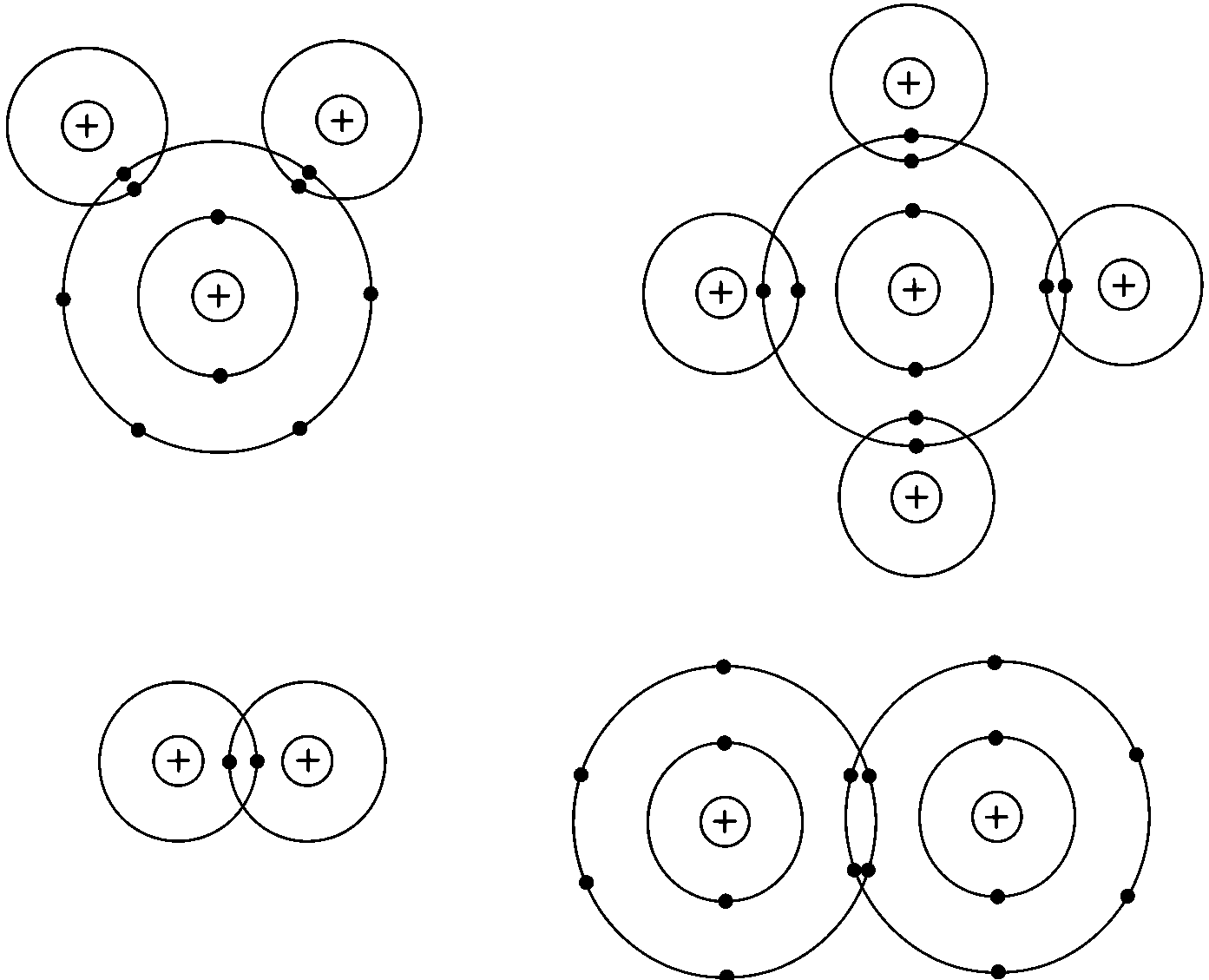

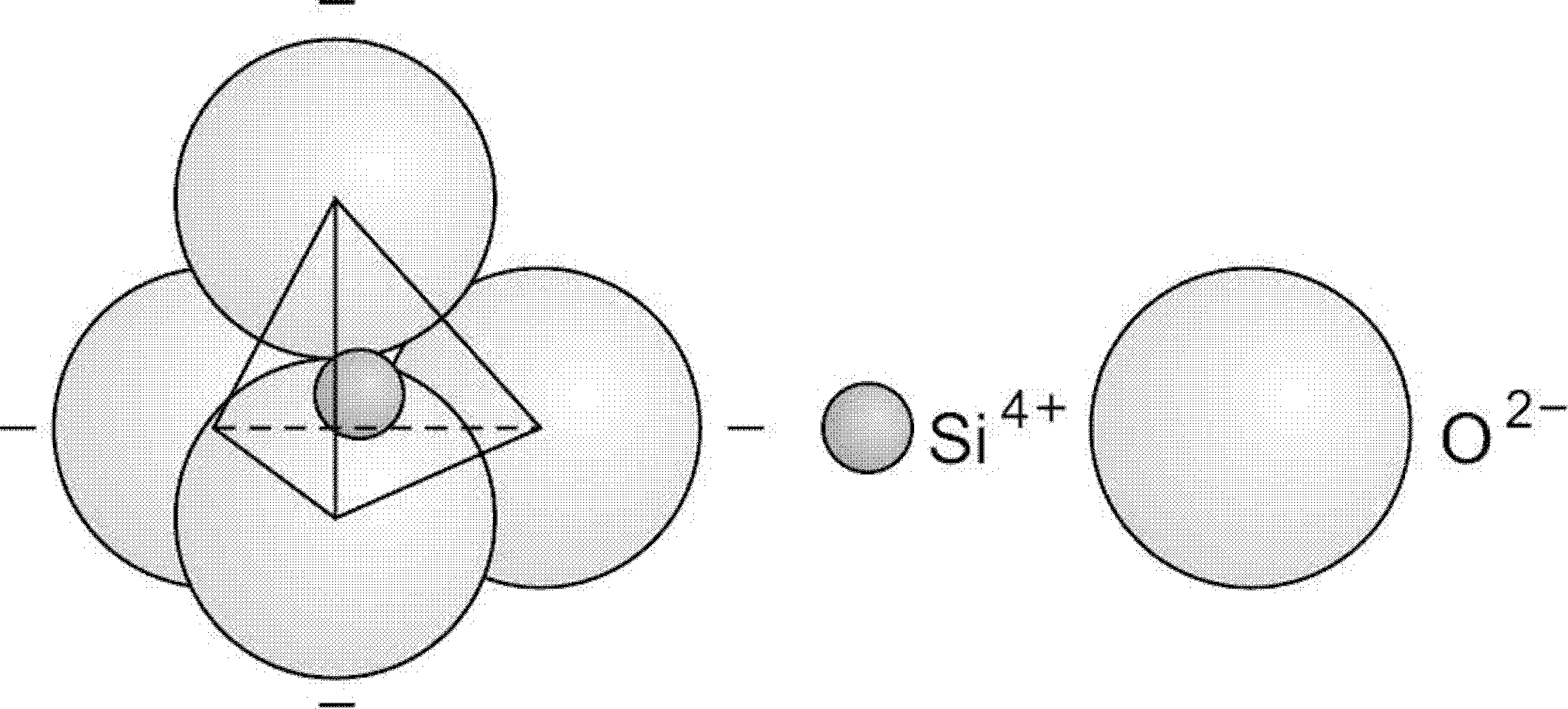

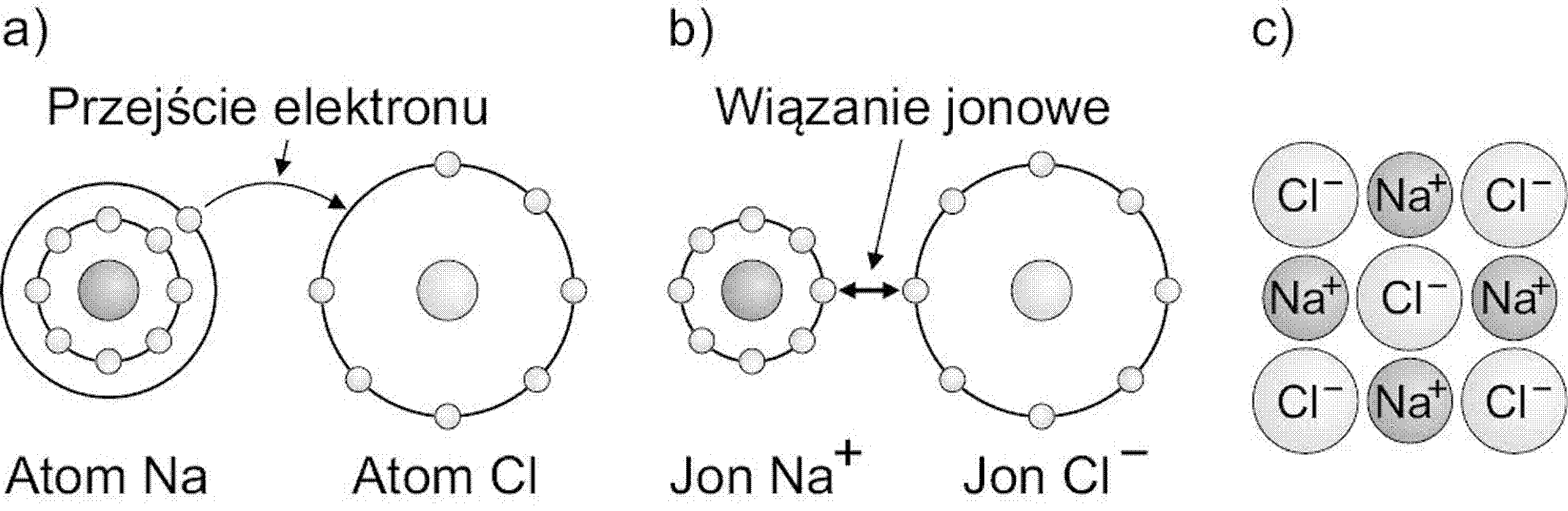

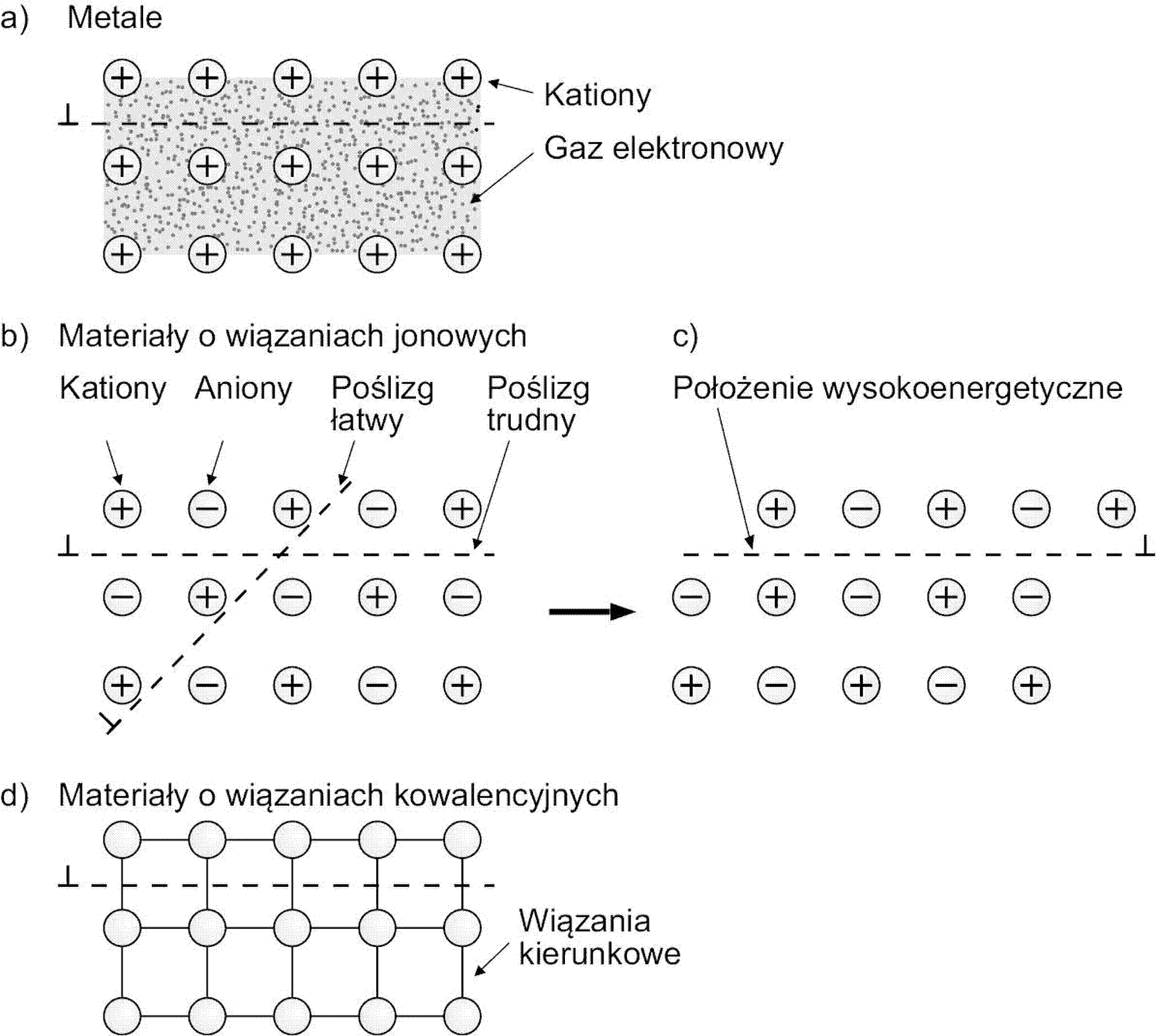

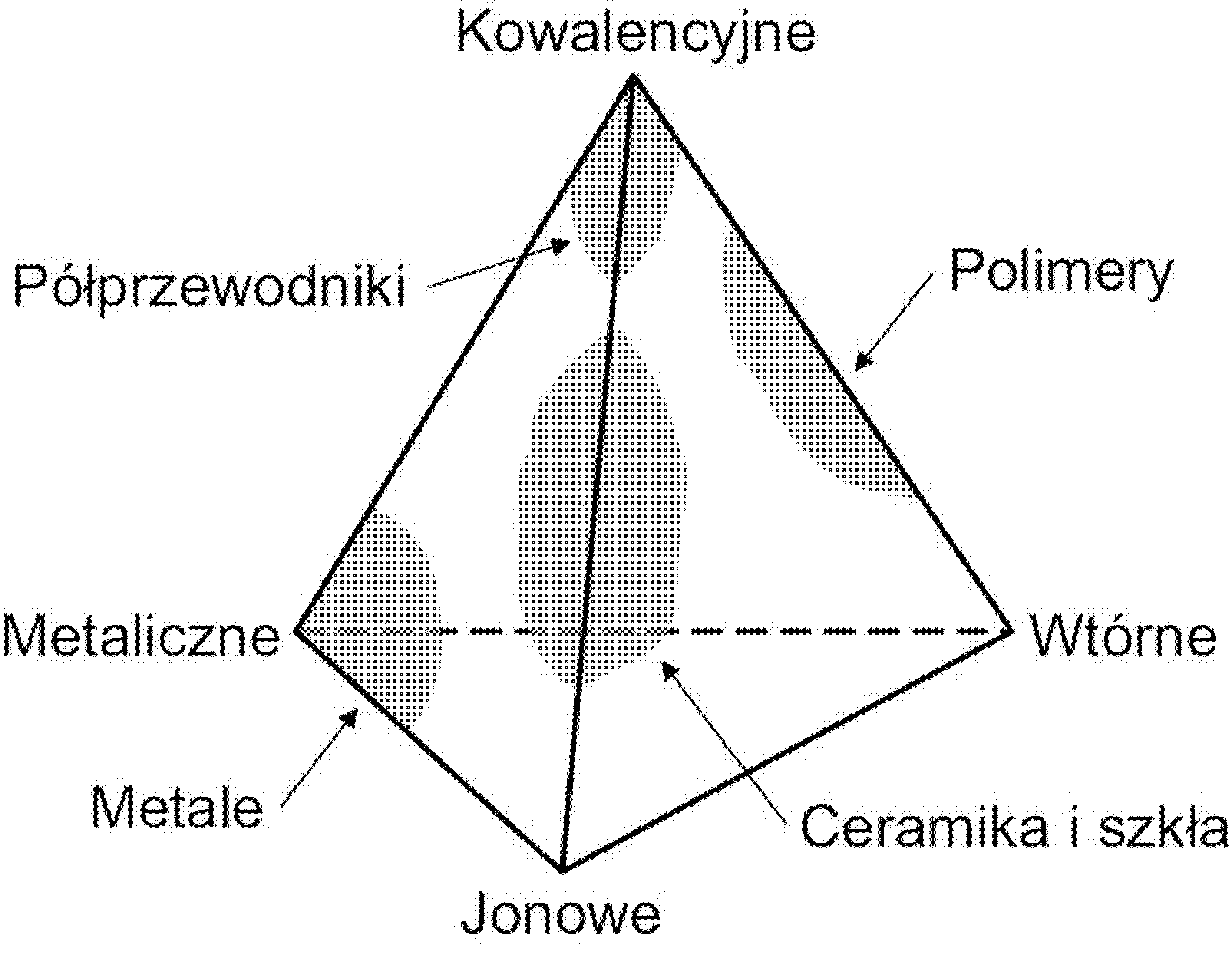

Wiązanie metaliczne. W metalu elektrony walencyjne są zdelokalizowane w skali kryształu, a dodatnie rdzenie jonowe zajmują uporządkowane pozycje. Wiązanie jest w dużej mierze bezkierunkowe w porównaniu z silnie kierunkowym wiązaniem kowalencyjnym. Bezkierunkowość ułatwia zmianę sąsiedztwa podczas poślizgu bez konieczności zerwania wyłącznie jednej określonej geometrii wiązań. Nie znaczy to, że każdy metal jest plastyczny: struktura, dyslokacje, temperatura, zanieczyszczenia i pękanie mogą plastyczność ograniczyć. „Gaz elektronowy” daje intuicję przewodnictwa, ale współczesny opis wymaga pasm i powierzchni Fermiego. Wiązanie ma charakter mieszany. Klasyfikacje jonowe, kowalencyjne i metaliczne są idealizacjami. Związki międzymetaliczne mogą mieć kierunkowy udział wiązania, a różnica elektroujemności wprowadza transfer ładunku. Dlatego faza międzymetaliczna może być sztywna i odporna termicznie, lecz mniej podatna na poślizg niż osnowa. Nie wynika to wyłącznie z „większej twardości”, lecz także z uporządkowania i energii defektów. W stopie charakter wiązania może zmieniać energię granic, dyfuzję i stabilność faz. Od poziomów do pasm. Gdy wiele atomów tworzy kryształ, ich poziomy energetyczne rozszczepiają się na bardzo gęsty zbiór stanów — pasma. Elektrony obsadzają je zgodnie ze statystyką Fermiego–Diraca i zakazem Pauliego. Metal ma dostępne stany przy energii Fermiego: pasmo jest częściowo zapełnione albo pasma się nakładają. Pole elektryczne może nieznacznie zmienić rozkład obsadzeń, tworząc prąd. Pełne pasmo oddzielone przerwą od pustego prowadzi do zachowania półprzewodnikowego lub izolacyjnego zależnie od przerwy i temperatury.

Powierzchnia Fermiego. W przestrzeni wektora falowego granica obsadzonych stanów przy 0 K tworzy powierzchnię Fermiego. Jej geometria wpływa na prędkości elektronów, przewodnictwo i odpowiedź magnetyczną. Model swobodnego elektronu daje powierzchnię kulistą. Okresowy potencjał sieci ją zniekształca, a różne pasma tworzą złożone arkusze. To tłumaczy, dlaczego jednakowa liczba elektronów walencyjnych nie daje jednakowej rezystywności. Liczy się struktura dostępnych stanów oraz rozpraszanie. Przewodnictwo elektryczne. W prostym modelu Drudego: σ = n e² τ / m*, gdzie n jest koncentracją nośników, e ładunkiem, τ średnim czasem między zdarzeniami rozpraszania, a m* masą efektywną. Wzrost temperatury zwiększa drgania sieci i zwykle skraca τ, więc rezystywność metalu rośnie. Defekty, domieszki i granice również rozpraszają. Równanie nie oznacza, że elektrony przelatują między zderzeniami jak kulki. Jest skutecznym opisem transportu zbiorowego. Reguła Matthiessena i jej zakres. Rezystywność bywa przybliżana sumą składnika cieplnego i resztkowego: ρ(T) ≈ ρ_ph(T) + ρ_0. ρ_0 pochodzi z domieszek, defektów i innych nieporządków utrzymujących się przy małej temperaturze. Reguła działa najlepiej, gdy mechanizmy rozpraszania są w przybliżeniu niezależne. W stopach skoncentrowanych, nanostrukturach i przy sprzężonych mechanizmach odchylenia są normalne. Pomiar rezystywności może wskazywać zmianę stanu, ale nie identyfikuje automatycznie rodzaju defektu.

Przewodnictwo cieplne. Ciepło przenoszą elektrony i drgania sieci. W dobrych metalach wkład elektronowy jest duży, dlatego przewodnictwo elektryczne i cieplne bywają powiązane prawem Wiedemanna–Franza: k_e /(σ T) ≈ L, gdzie L jest liczbą Lorenza. Zależność jest przybliżona i może odchylać się przy innych mechanizmach rozpraszania. Stopowanie zwykle silnie obniża przewodnictwo elektronowe. W obróbce przewodność decyduje o rozkładzie ciepła, ale pojemność i gęstość są potrzebne do dyfuzyjności. Światło i metaliczny połysk. Elektrony przewodnictwa odpowiadają na pole elektromagnetyczne, prowadząc do silnego odbicia w szerokim zakresie. Częstotliwość plazmowa wyznacza granicę zachowania optycznego w prostym modelu. Kolor miedzi i złota wynika z przejść międzypasmowych modyfikujących odbicie w zakresie widzialnym, nie z samej „obecności wolnych elektronów”. Tlenki, chropowatość i warstwa powierzchniowa zmieniają wygląd, mimo niezmienionej objętościowej struktury elektronowej. Krzywizna energii i moduł. Małe przesunięcie atomów z równowagi zwiększa energię prawie kwadratowo. Druga pochodna energii względem odległości wiąże się ze sztywnością wiązania, a po przejściu przez geometrię sieci — z modułami sprężystości. Moduł Younga nie jest miarą granicy plastyczności. Obróbka cieplna może kilkukrotnie zmienić granicę przy niewielkiej zmianie modułu, ponieważ ruch dyslokacji zmienia się bardziej niż wiązanie. Temperatura zwykle obniża moduł przez anharmoniczność i zmianę efektywnej krzywizny.

Asymetria energii i rozszerzalność. Gdyby studnia energii była idealnie symetryczna, średnia odległość drgających atomów nie rosłaby z temperaturą. Rzeczywisty potencjał jest płytszy po stronie większych odległości, więc średnia przesuwa się na zewnątrz. Współczynnik rozszerzalności zależy od anharmoniczności, sztywności i pojemności cieplnej. Nie jest prostą odwrotnością temperatury topnienia. Anizotropowy kryształ może rozszerzać się różnie w kierunkach. Polikryształ uśrednia zachowanie, lecz tekstura zachowuje część kierunkowości. Drgania sieci i fonony. Atomy nie stoją nieruchomo. Zbiorowe mody drgań kwantuje się jako fonony. Ich widmo zależy od mas, sił wiązań i struktury. Fonony przenoszą ciepło i rozpraszają elektrony. Oddziałują też z dyslokacjami oraz wpływają na własności w funkcji temperatury. Temperatura Debye’a jest charakterystyczną skalą widma w uproszczonym modelu. Nie jest temperaturą przemiany ani granicą pracy materiału.

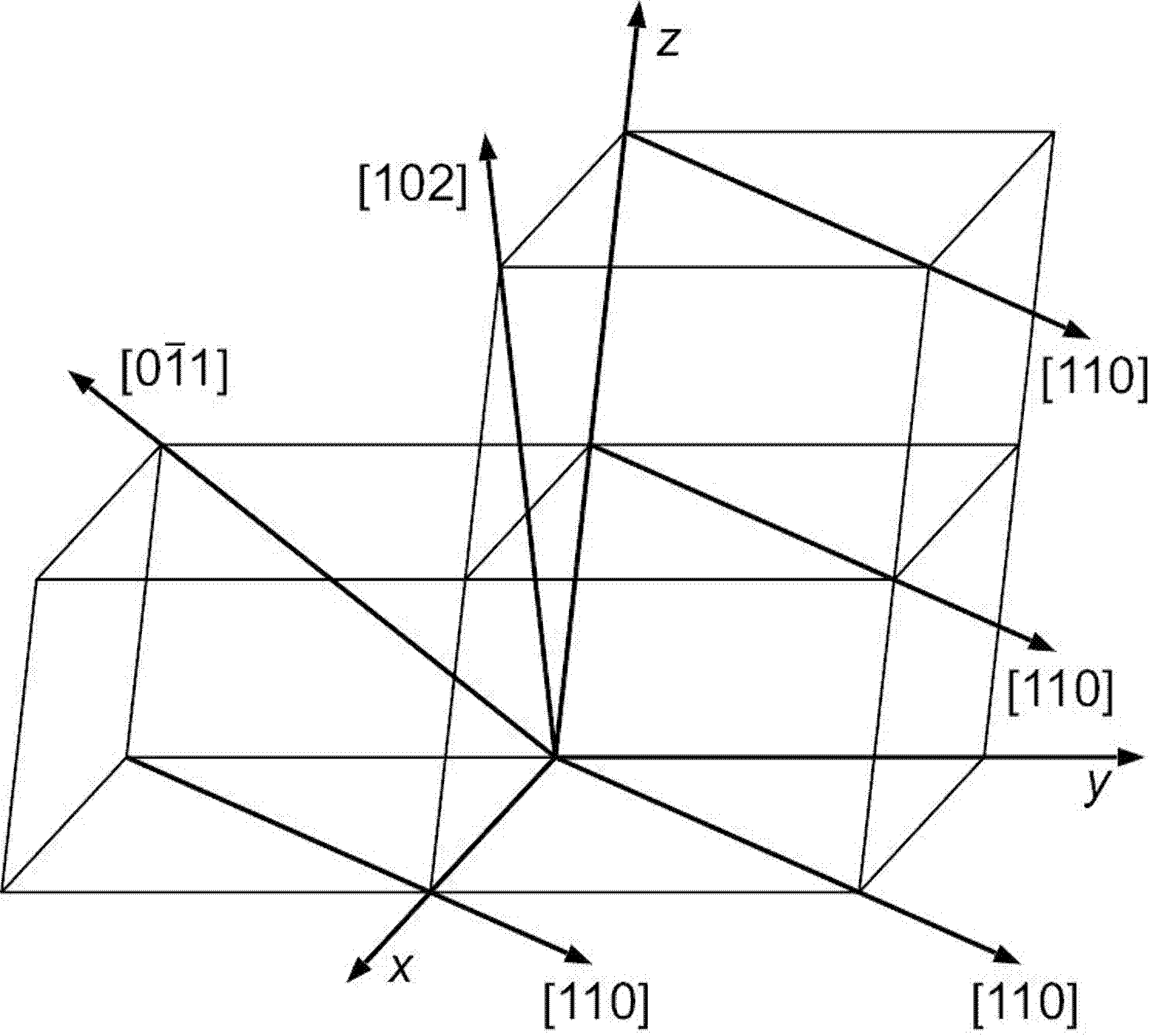

2. Struktura krystaliczna i opis geometryczny sieci

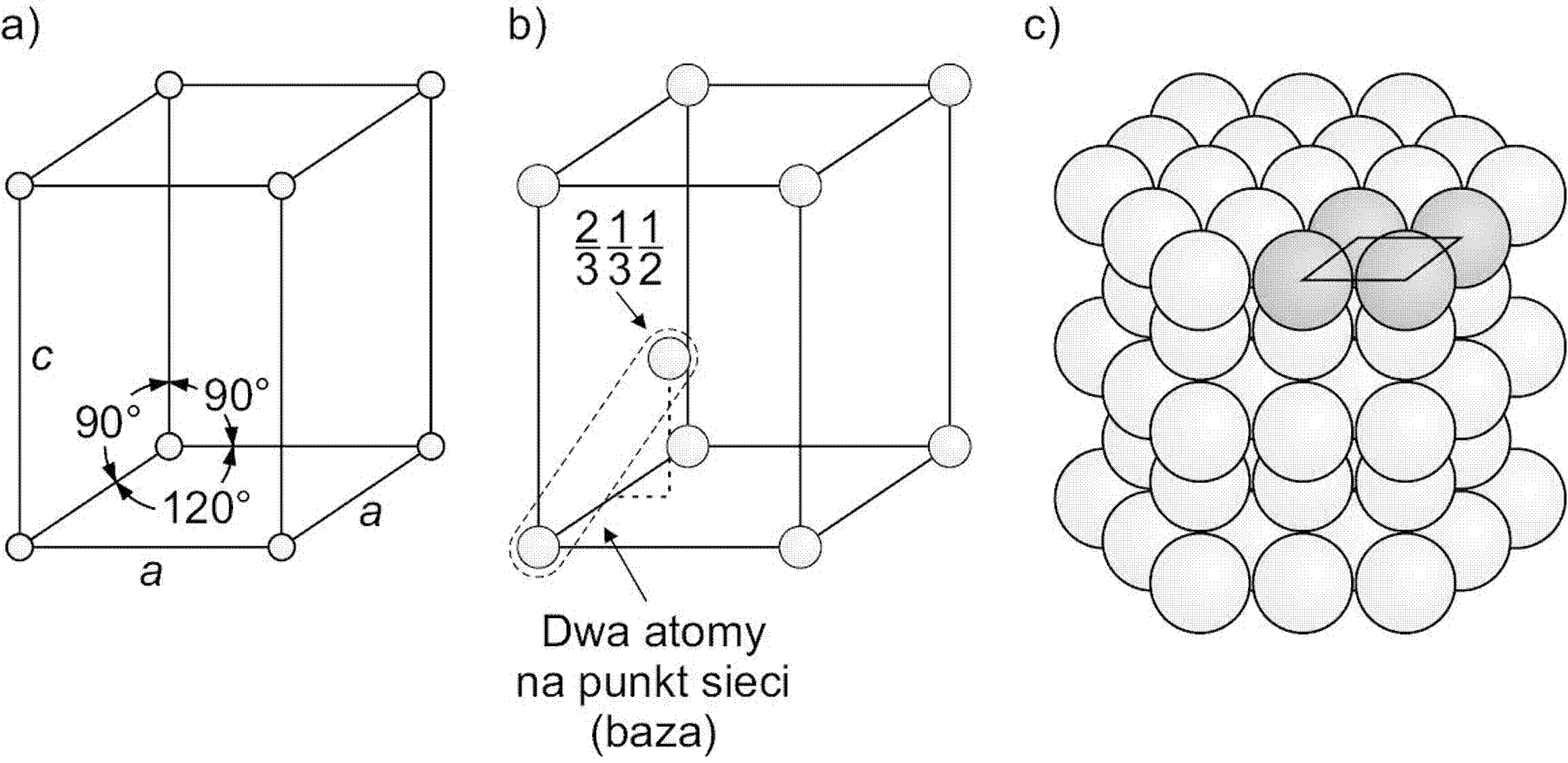

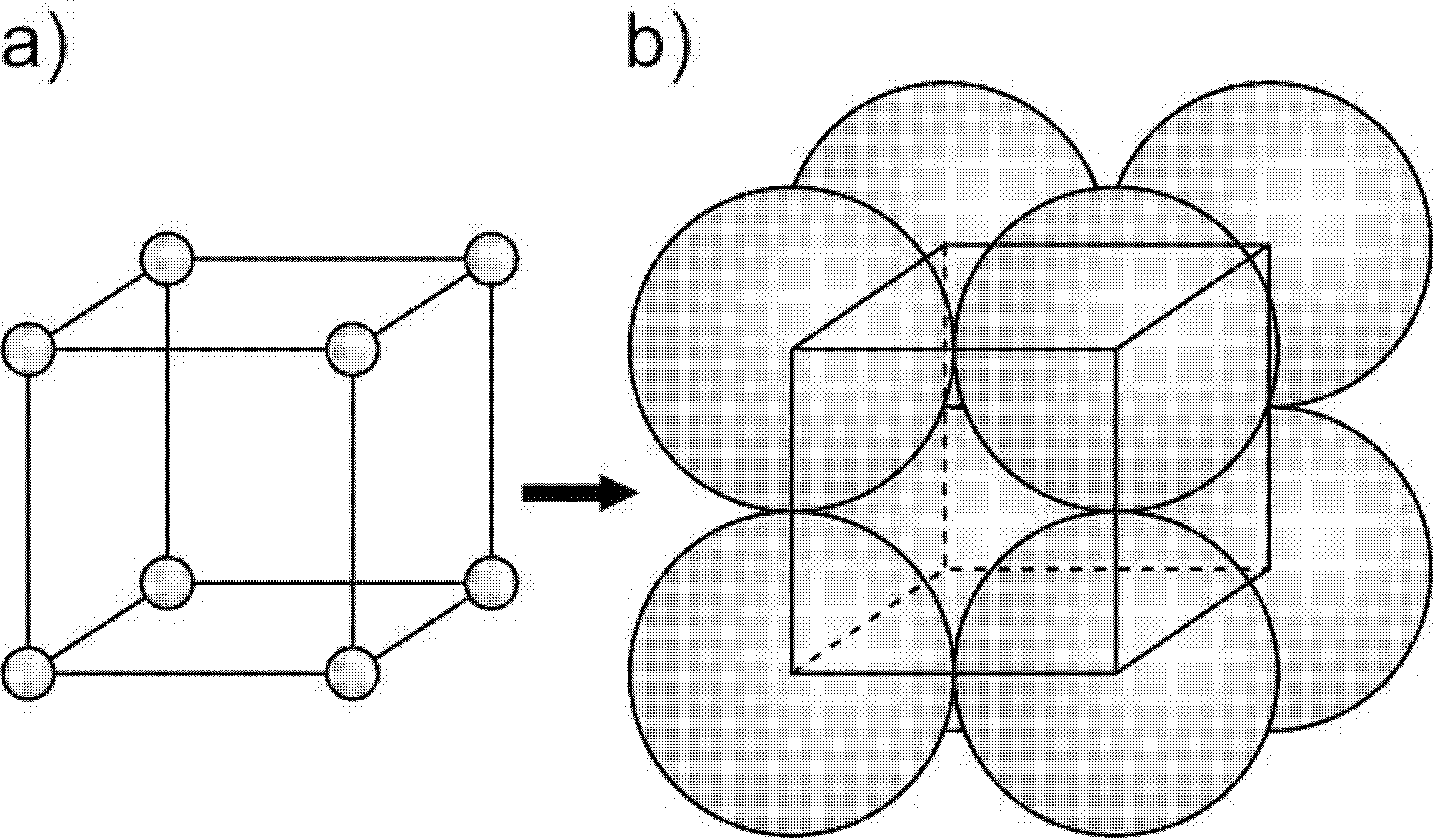

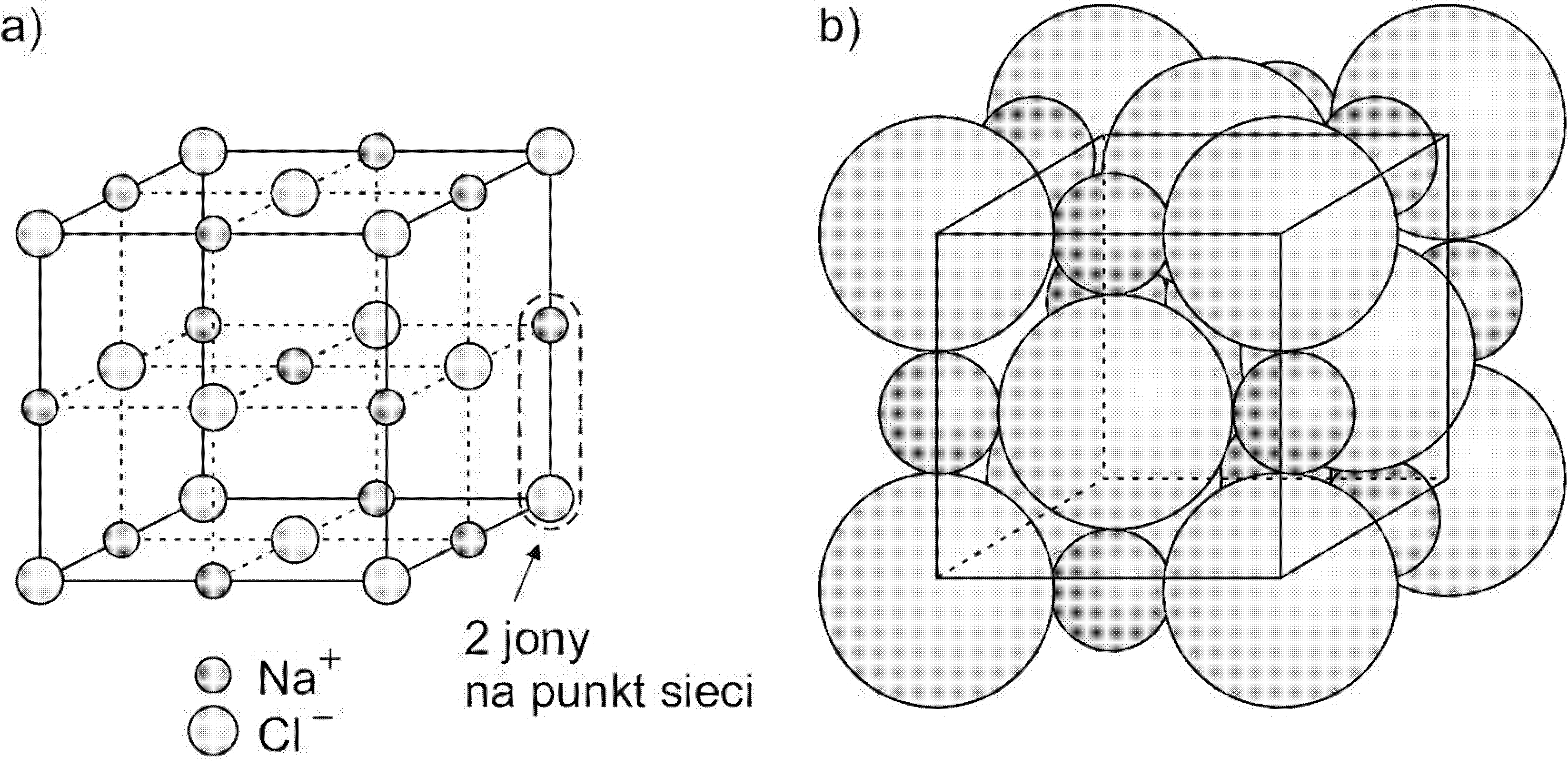

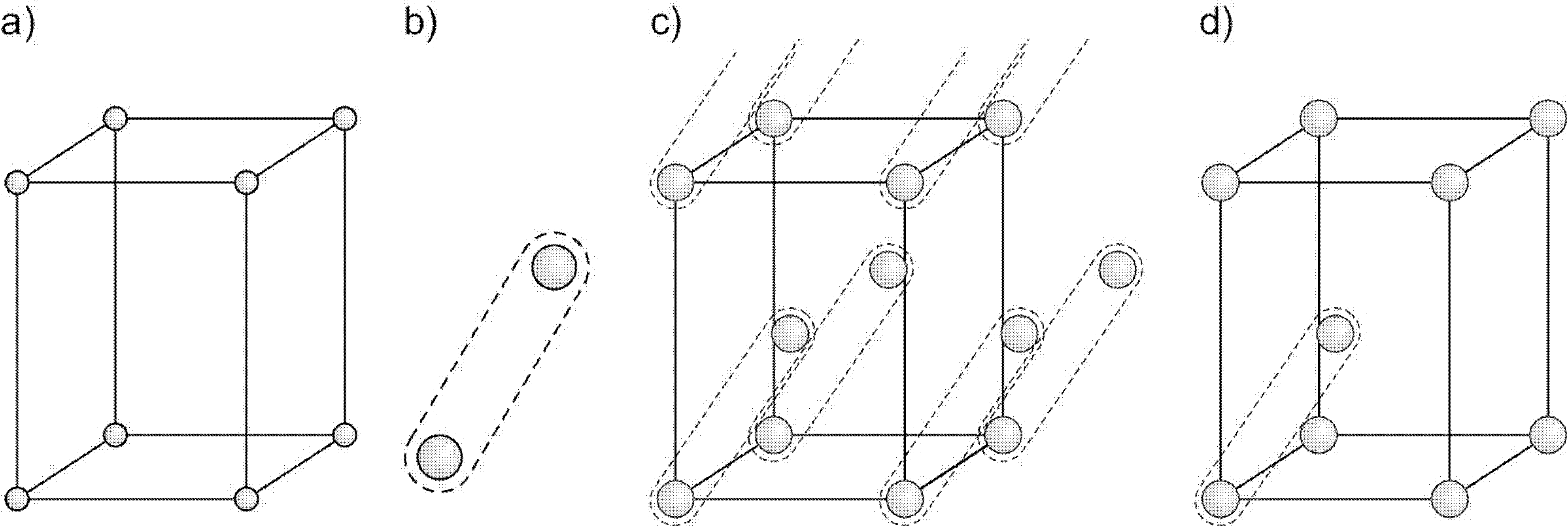

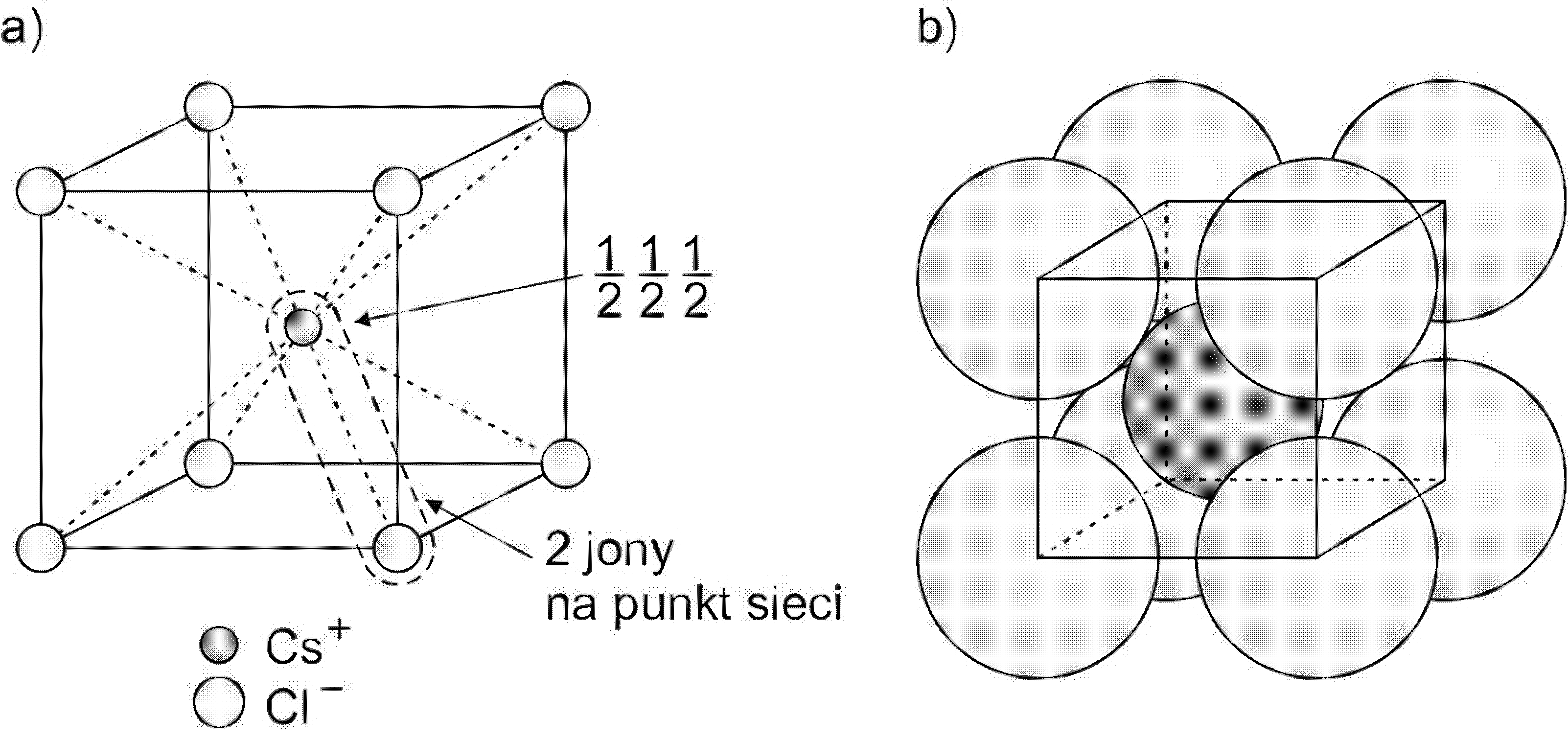

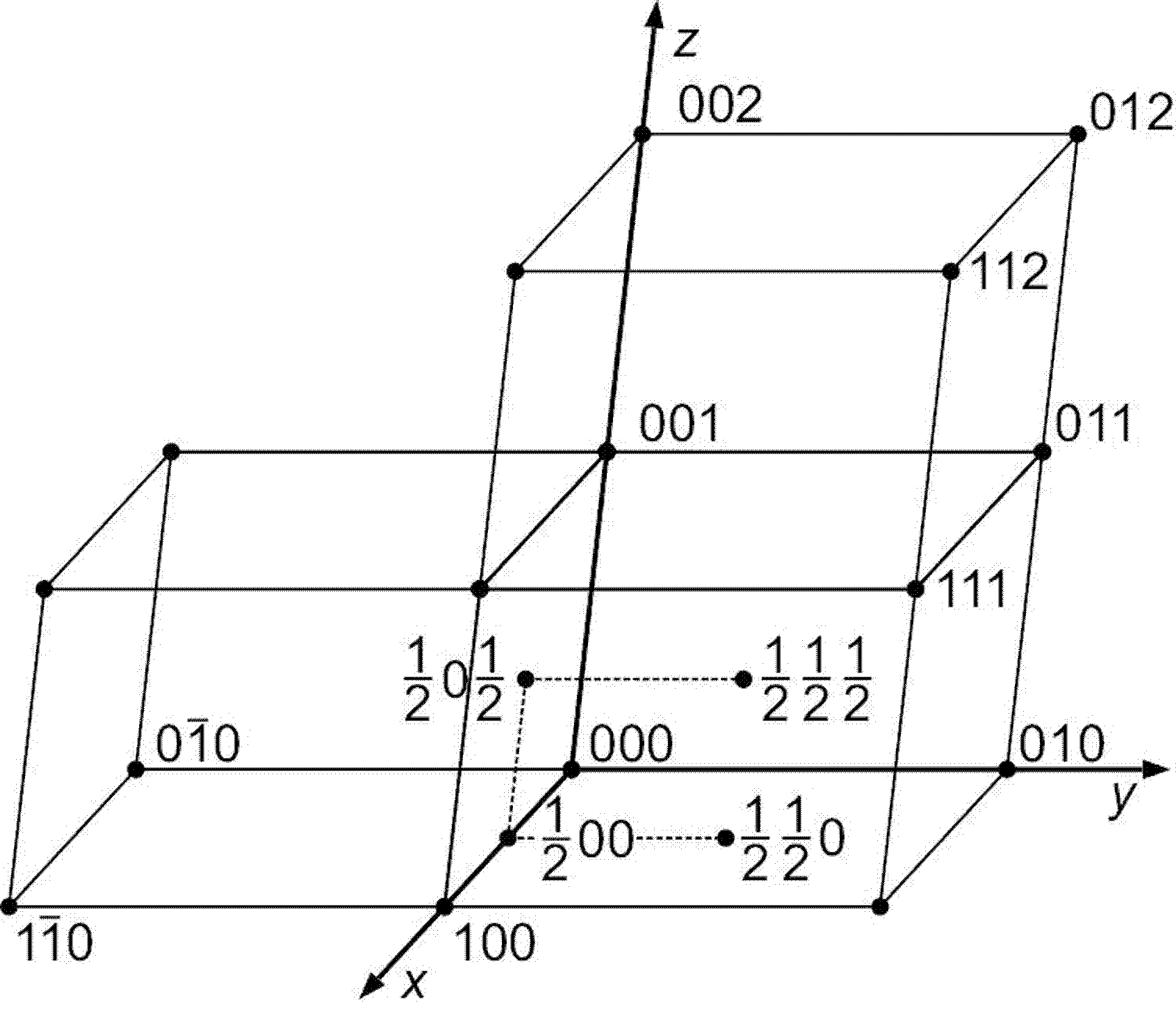

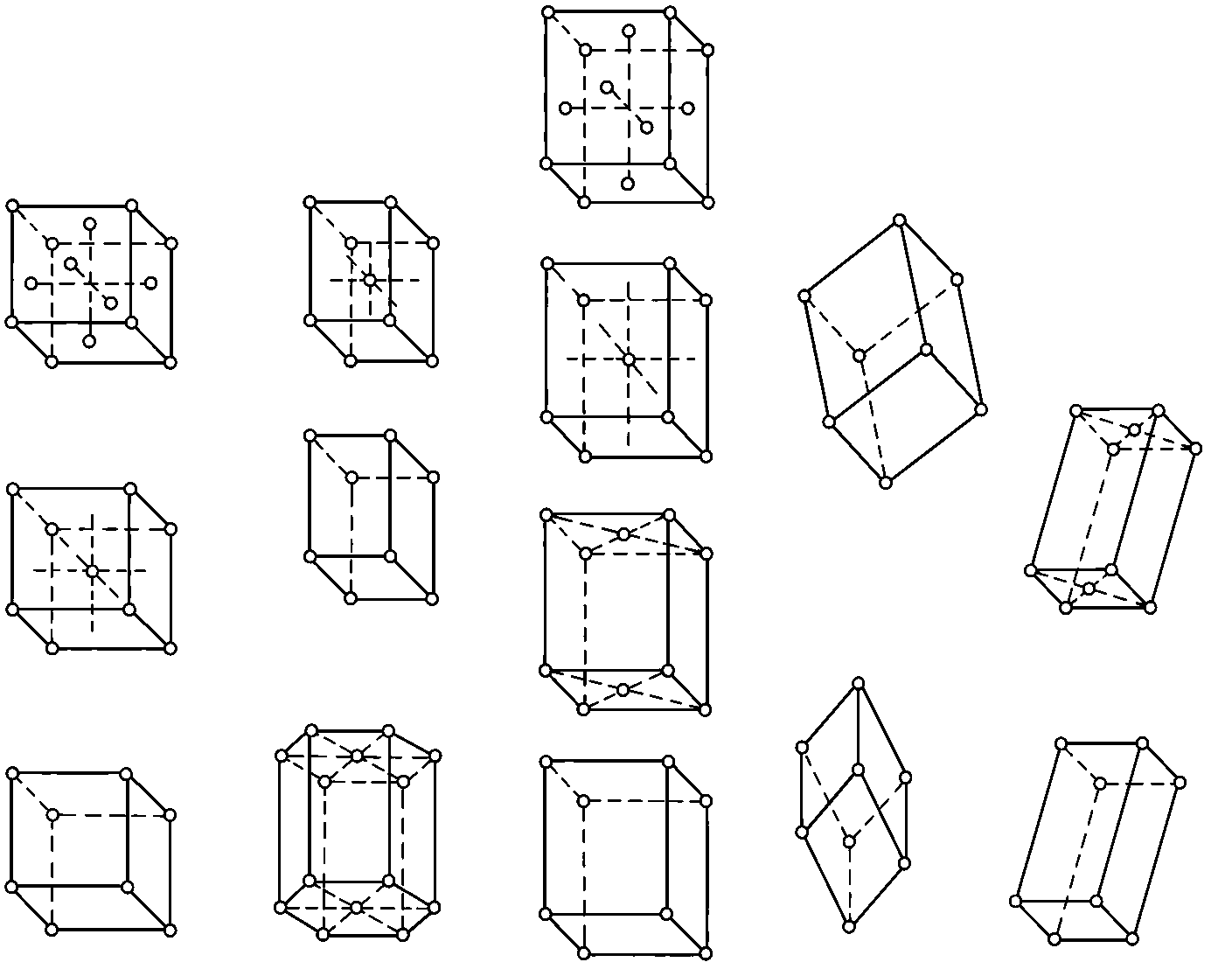

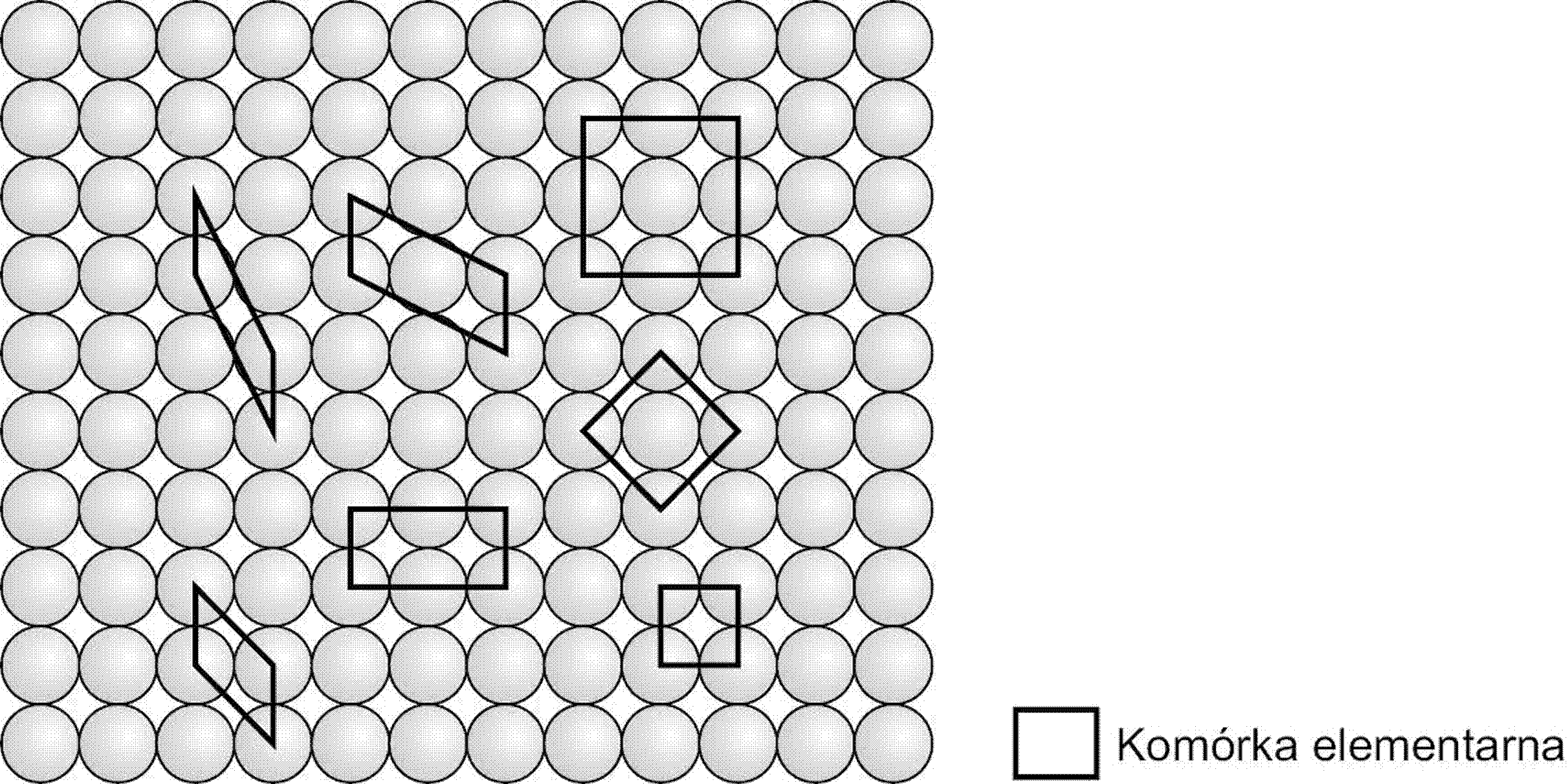

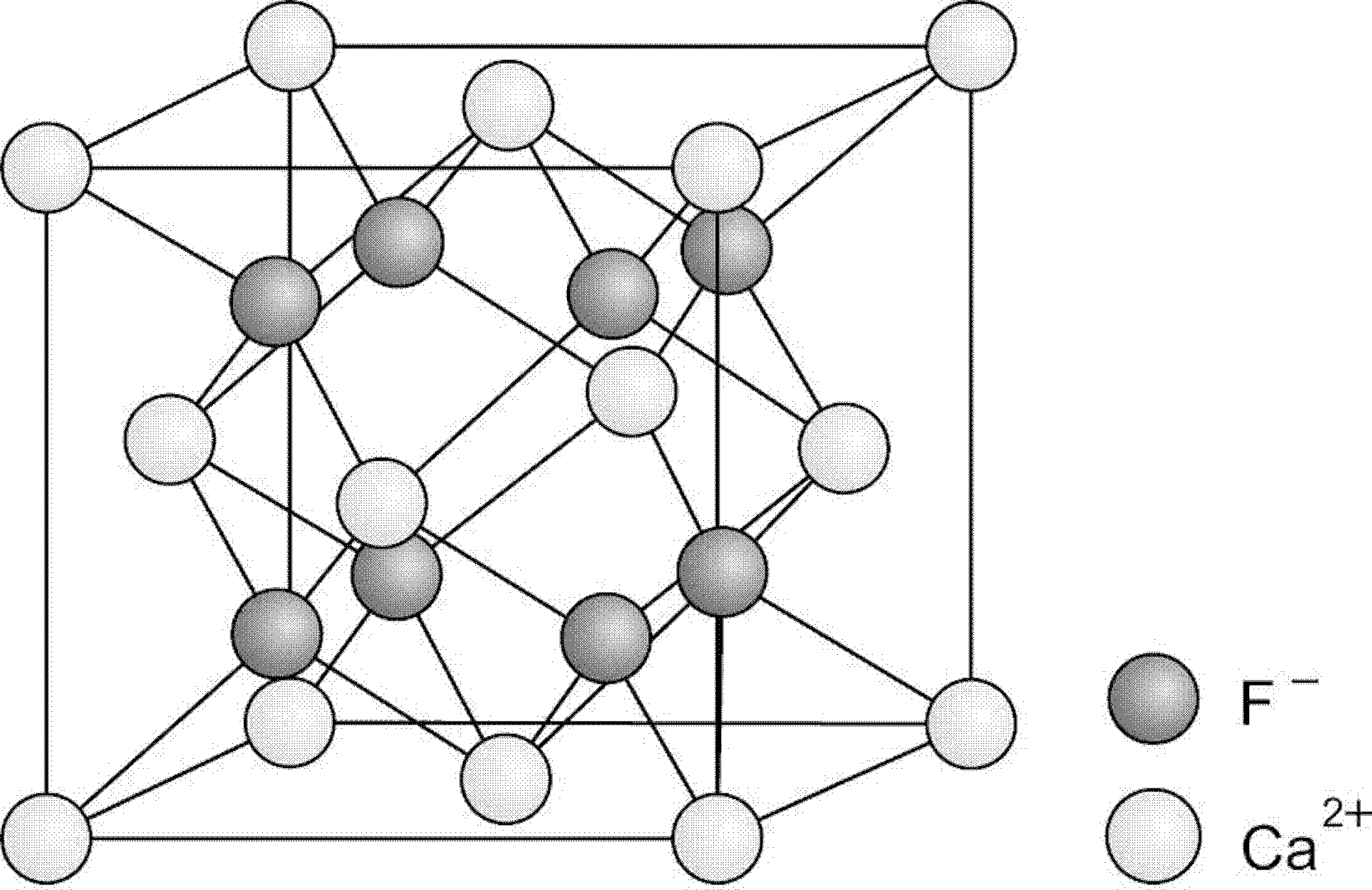

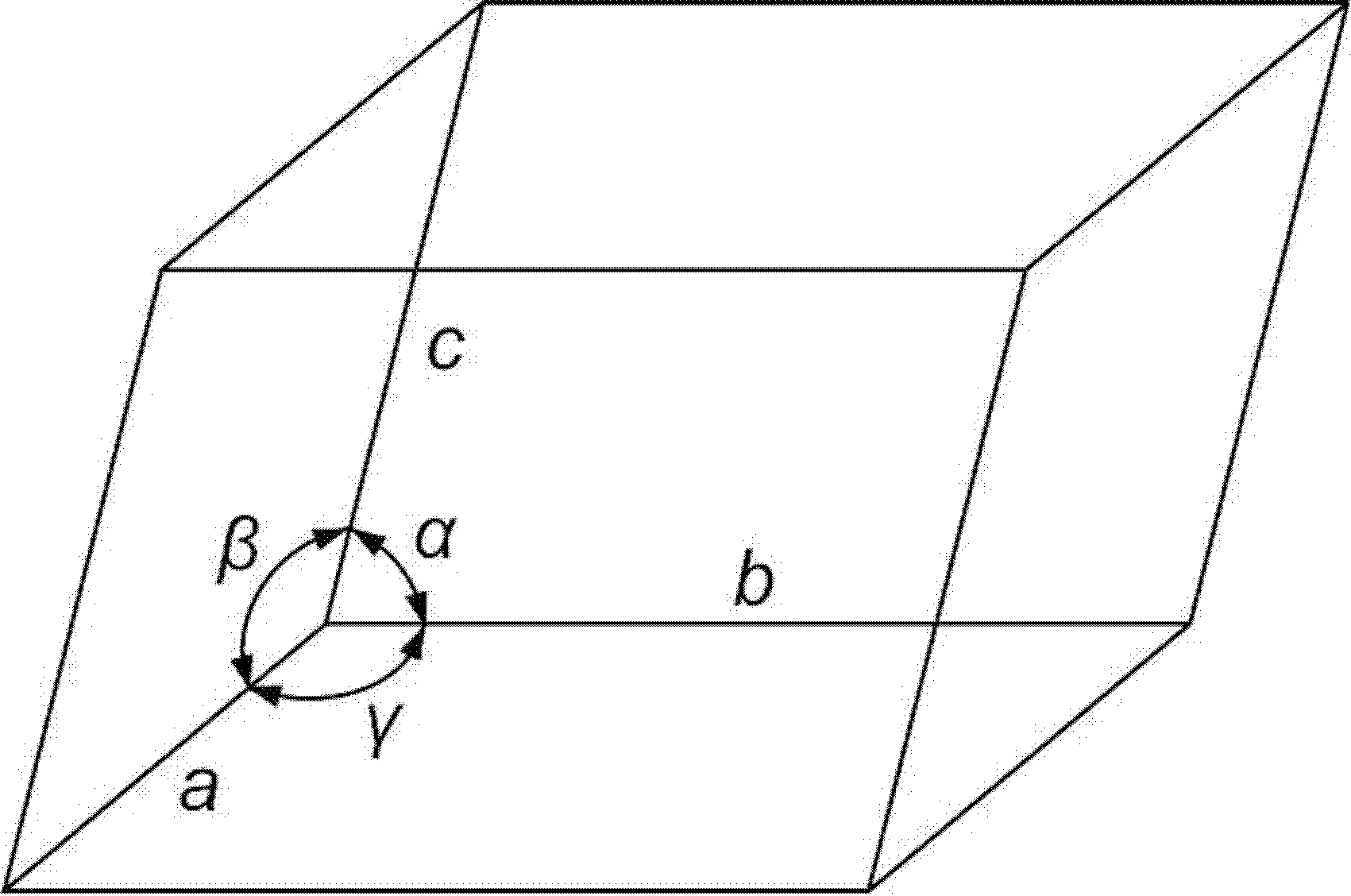

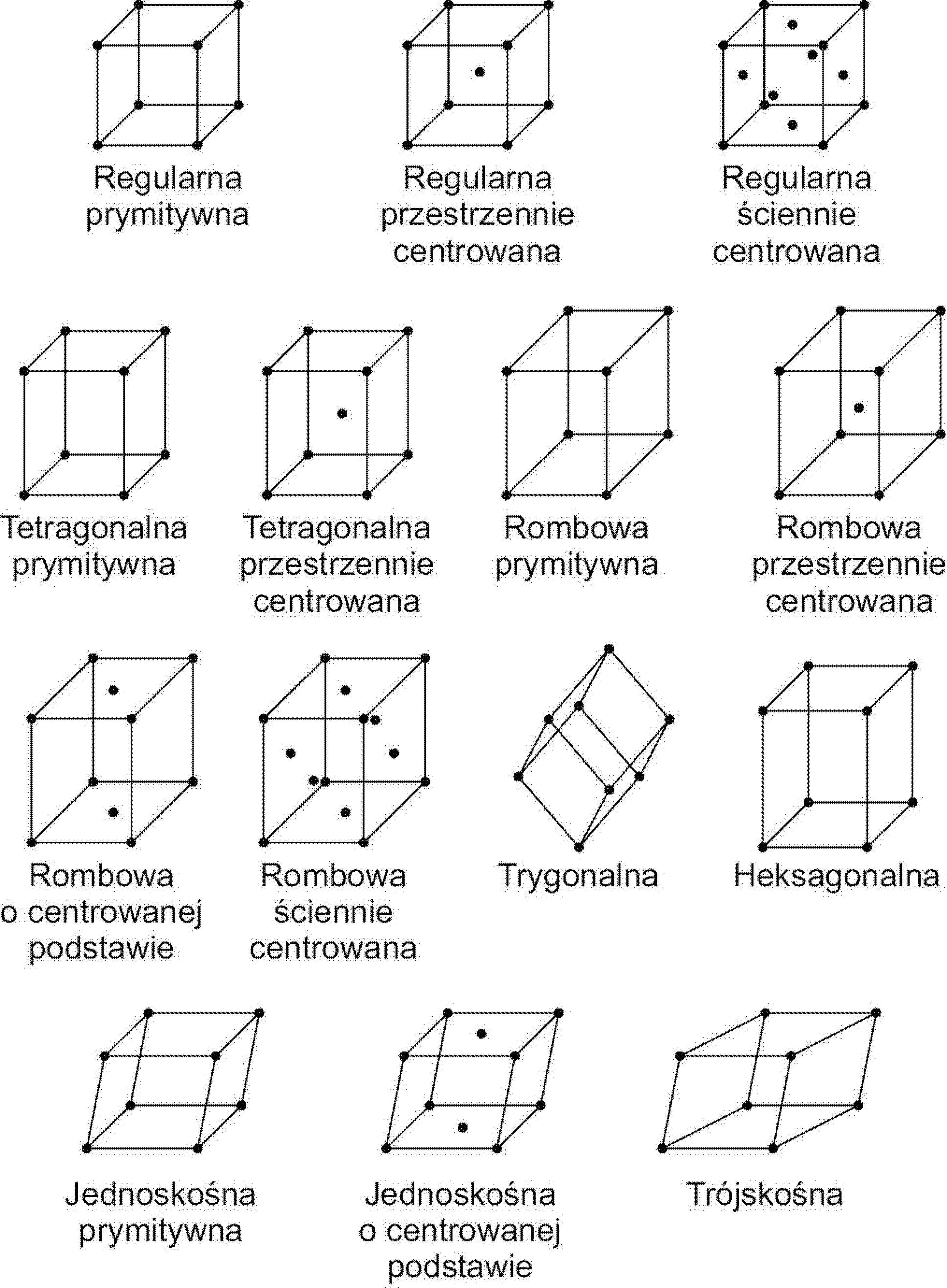

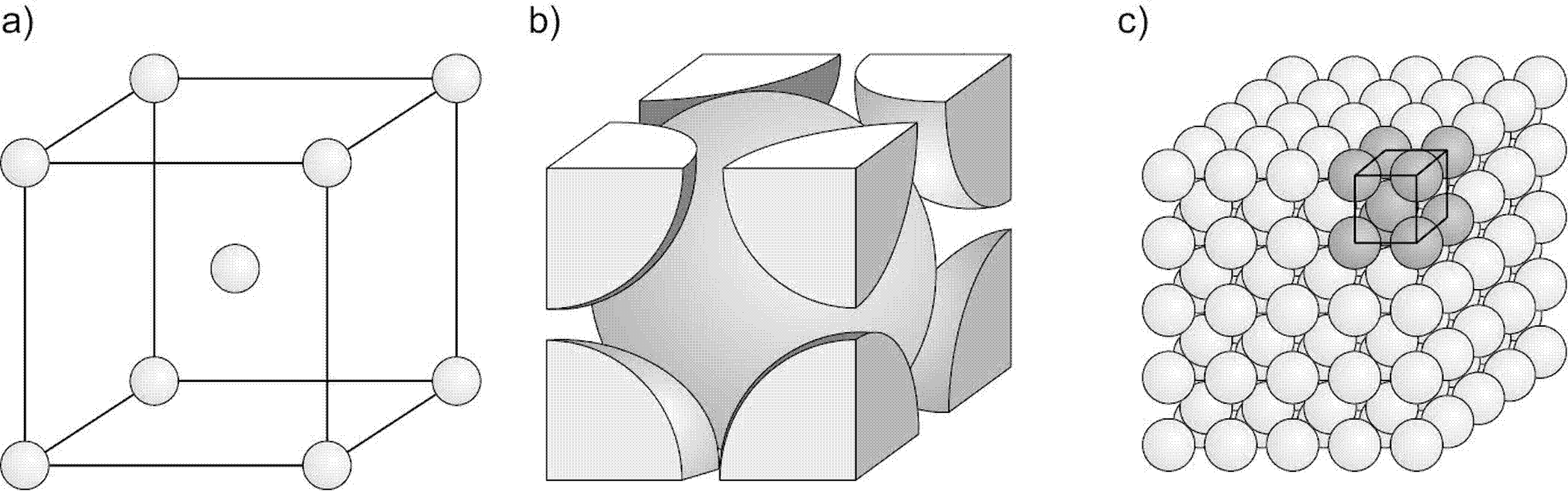

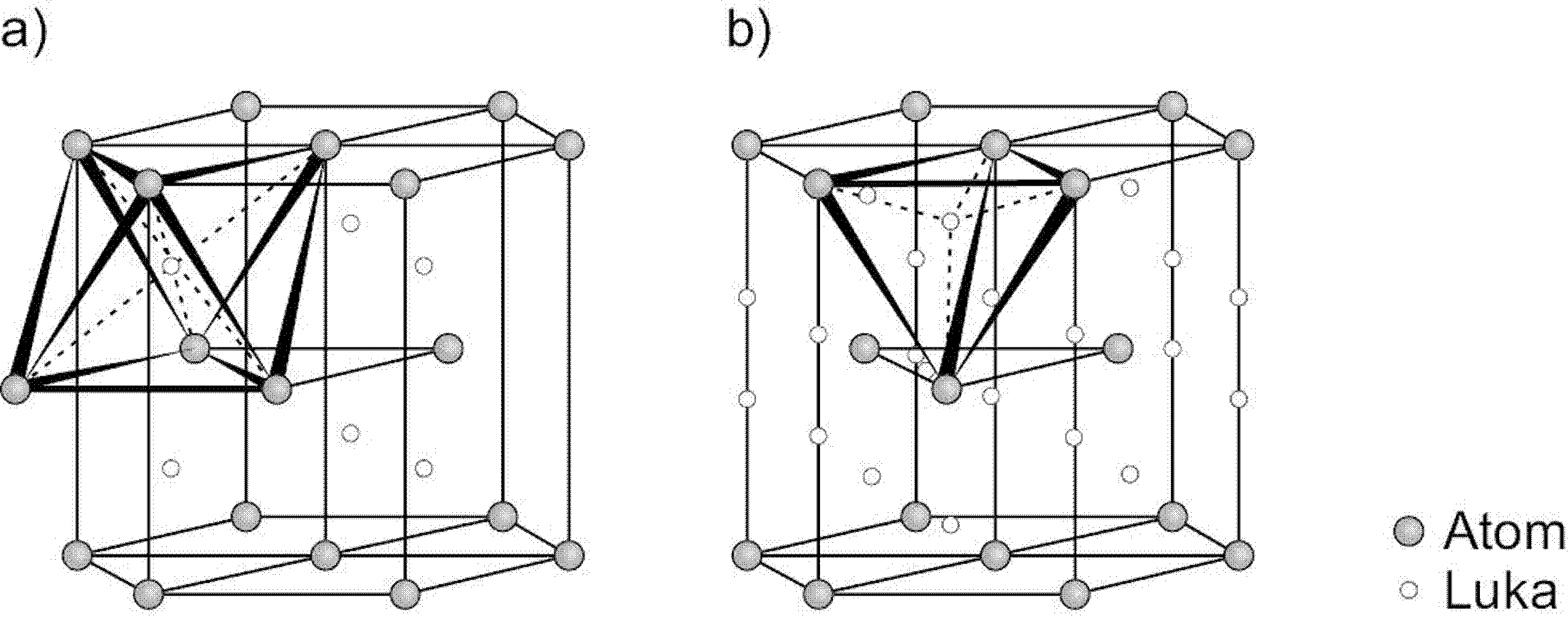

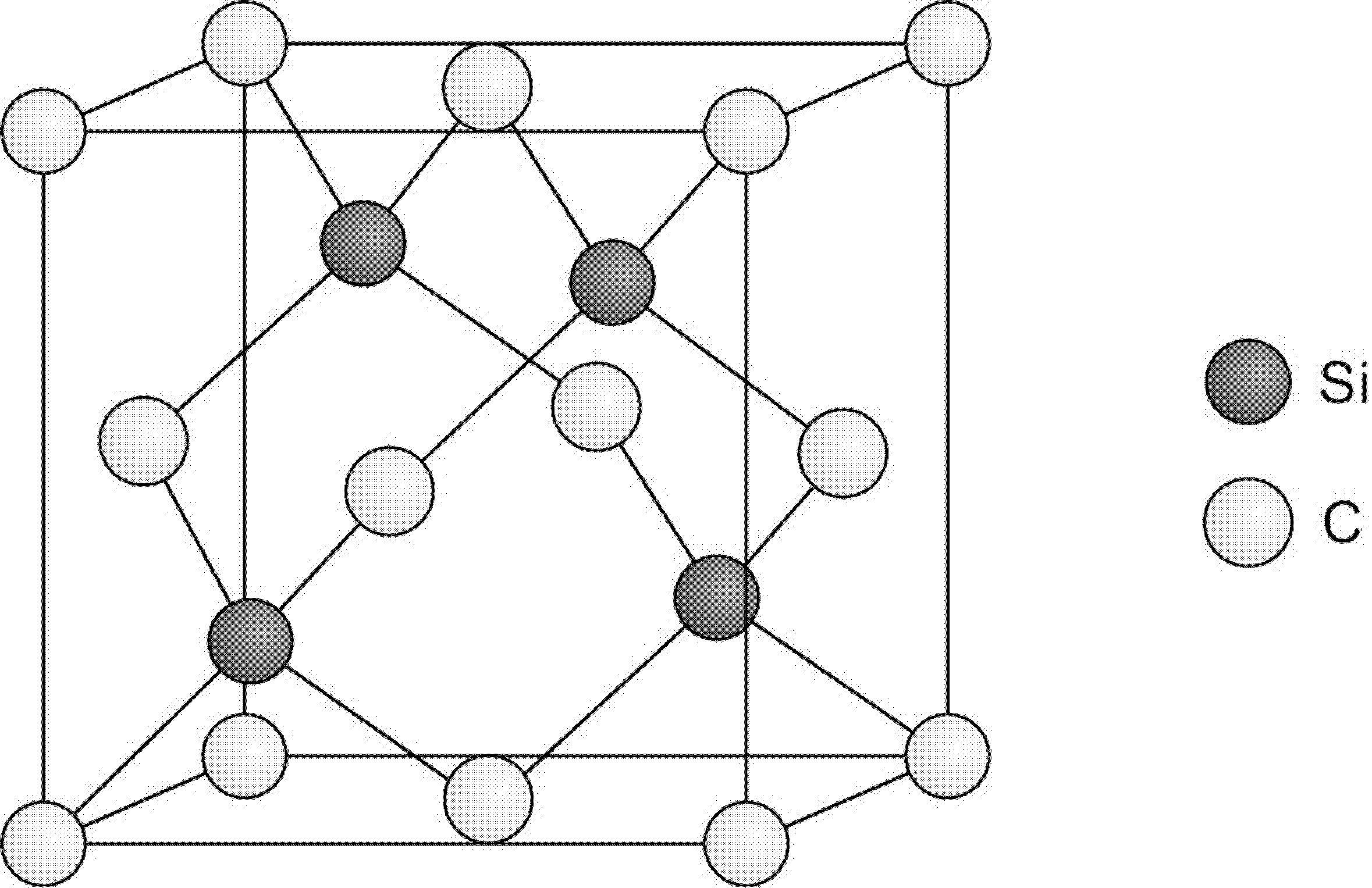

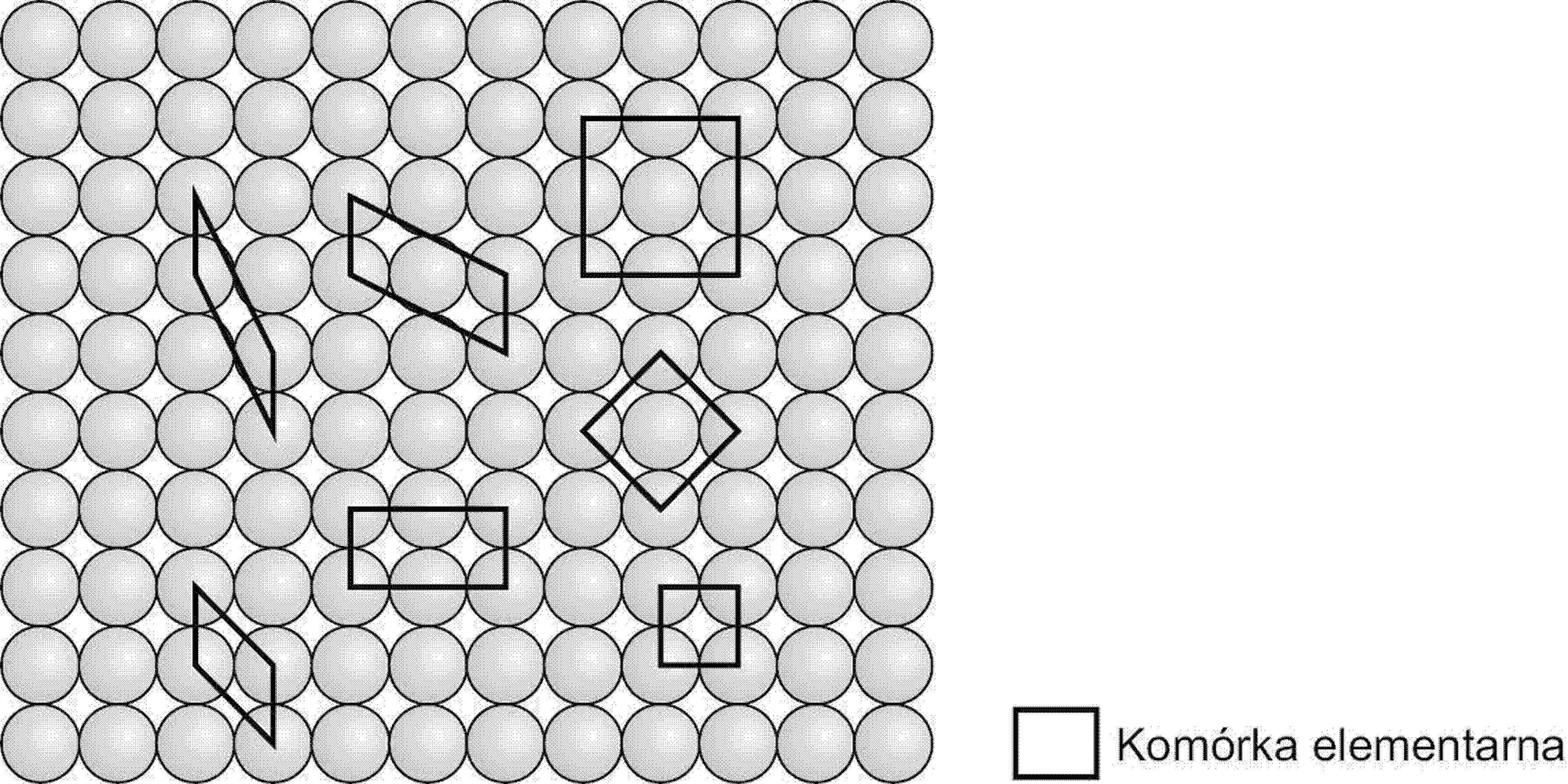

Sieć, baza i struktura krystaliczna. Sieć jest matematycznym zbiorem równoważnych punktów otrzymanych przez translacje. Baza jest grupą atomów przypisaną do każdego punktu. Struktura krystaliczna to sieć plus baza. Pomieszanie tych pojęć prowadzi do błędów. FCC jest siecią Bravaisa z odpowiednią bazą dla metalu jednoatomowego; HCP nie jest osobną siecią Bravaisa, lecz strukturą opartą na sieci heksagonalnej z bazą. IUCr definiuje kryształ przez uporządkowanie przestrzenne, co obejmuje także struktury nieokresowe w prostym sensie translacyjnym. Komórka elementarna i konwencjonalna. Komórkę wyznaczają wektory a, b, c, a jej objętość jest iloczynem mieszanym. Komórka prymitywna zawiera jeden punkt sieci. Konwencjonalna może zawierać więcej, ale lepiej pokazuje symetrię. Nie należy utożsamiać liczby atomów narysowanych w komórce z liczbą należącą do niej. Atomy narożne, ścienne i krawędziowe są współdzielone. Wybór komórki nie zmienia fizycznego kryształu, tylko opis. Czternaście sieci Bravaisa. Siedem układów krystalograficznych wraz z dozwolonymi centrowaniami tworzy czternaście sieci Bravaisa. Ograniczenie wynika z symetrii translacyjnej i obrotowej zgodnej z periodycznością. Układ sześcienny ma komórki prymitywną P, przestrzennie centrowaną I i ściennie centrowaną F. Układ heksagonalny ma inne relacje osi i kątów. Symetria redukuje liczbę niezależnych stałych materiałowych i porządkuje możliwe płaszczyzny.

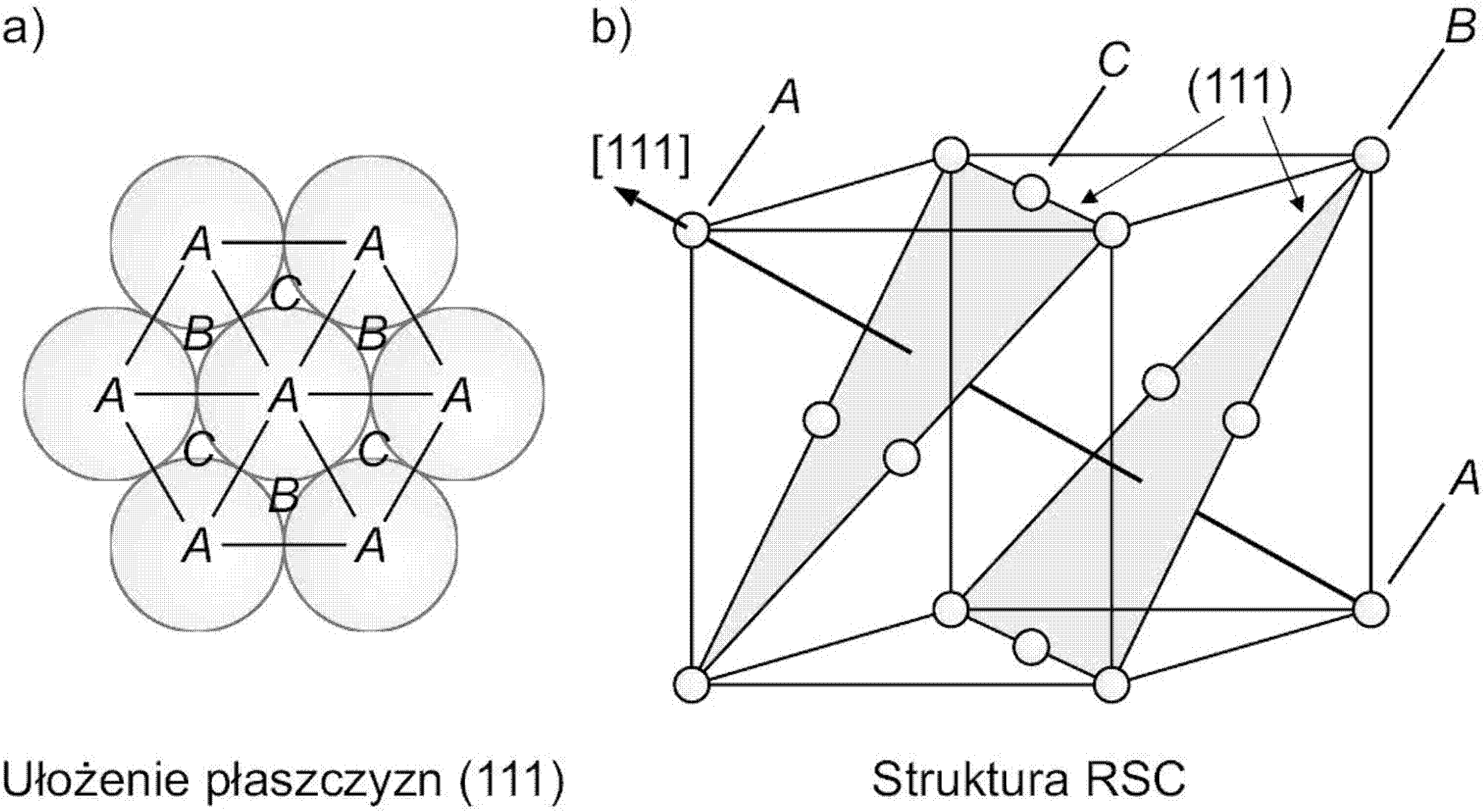

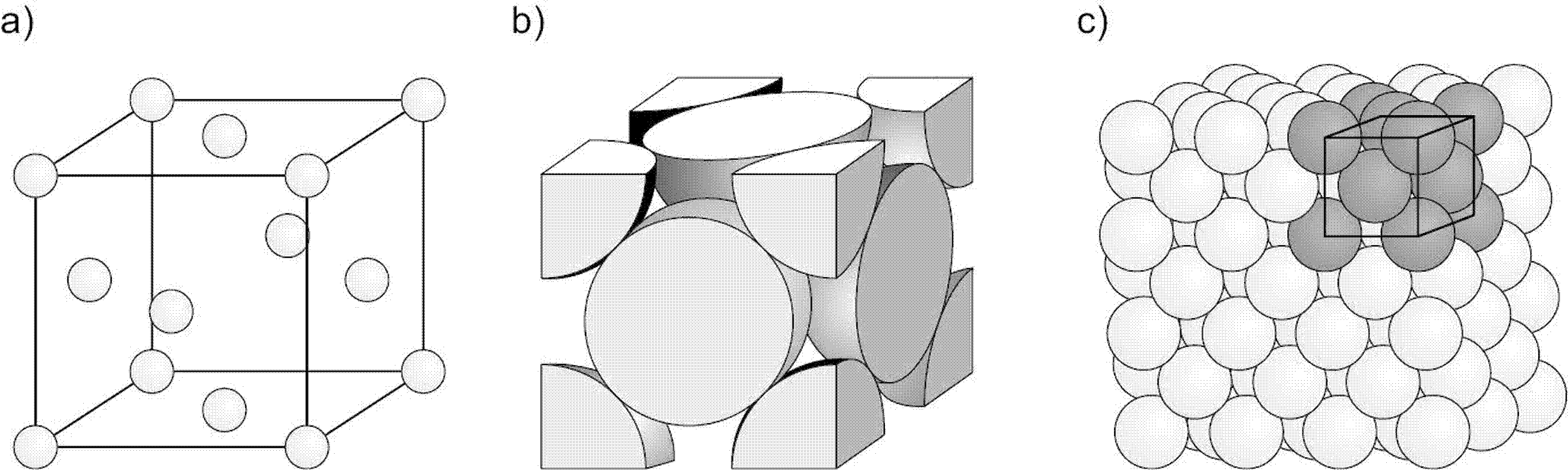

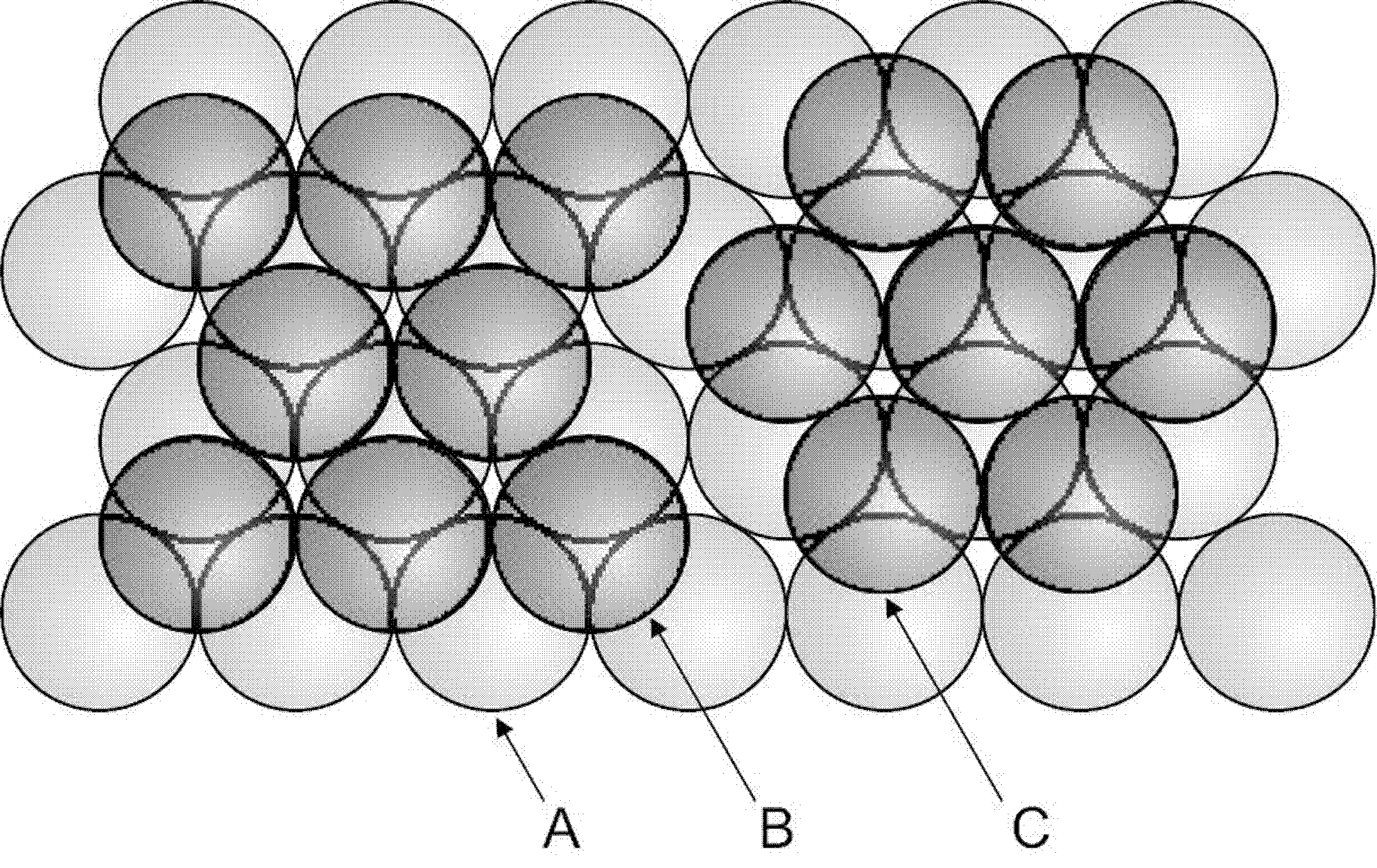

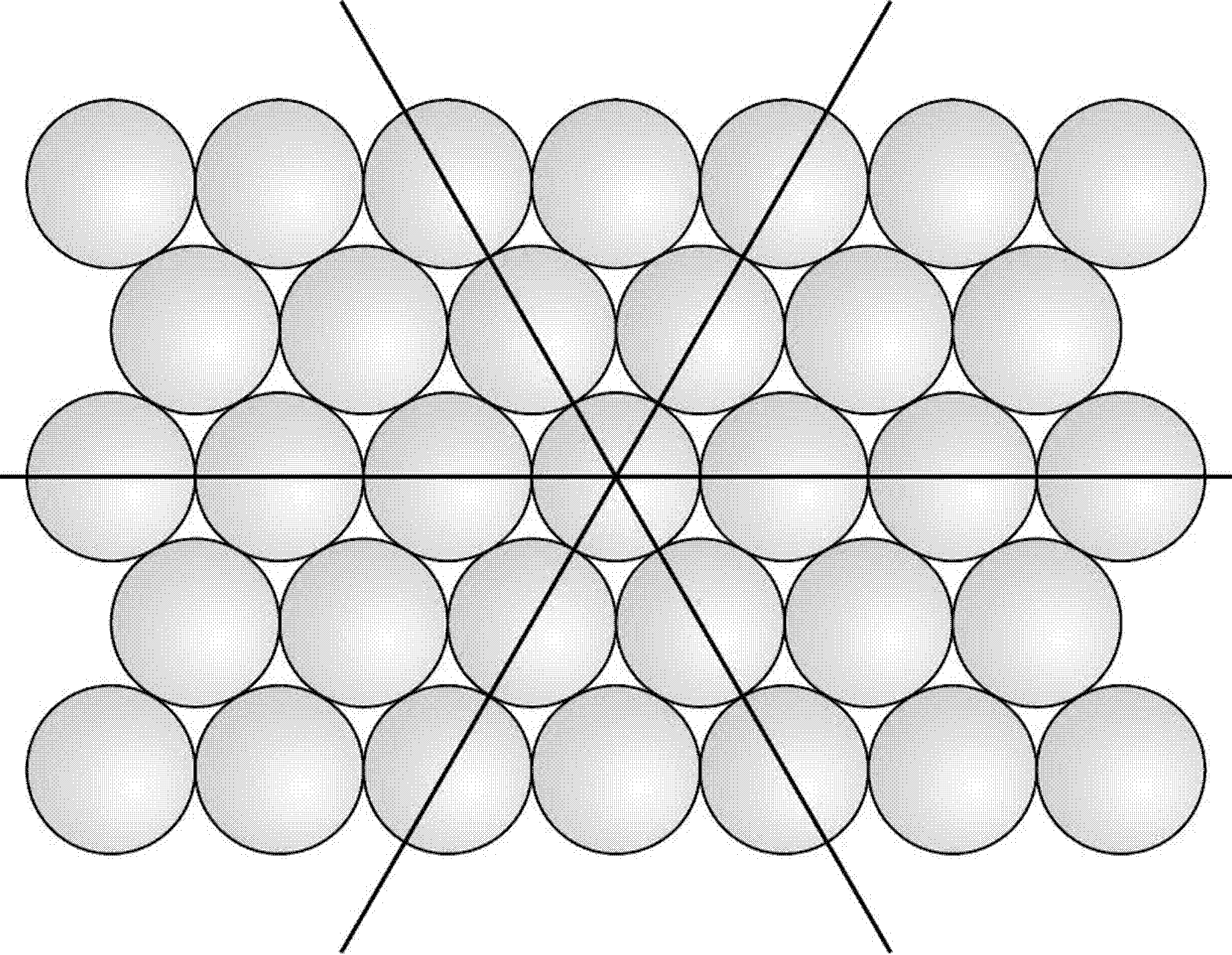

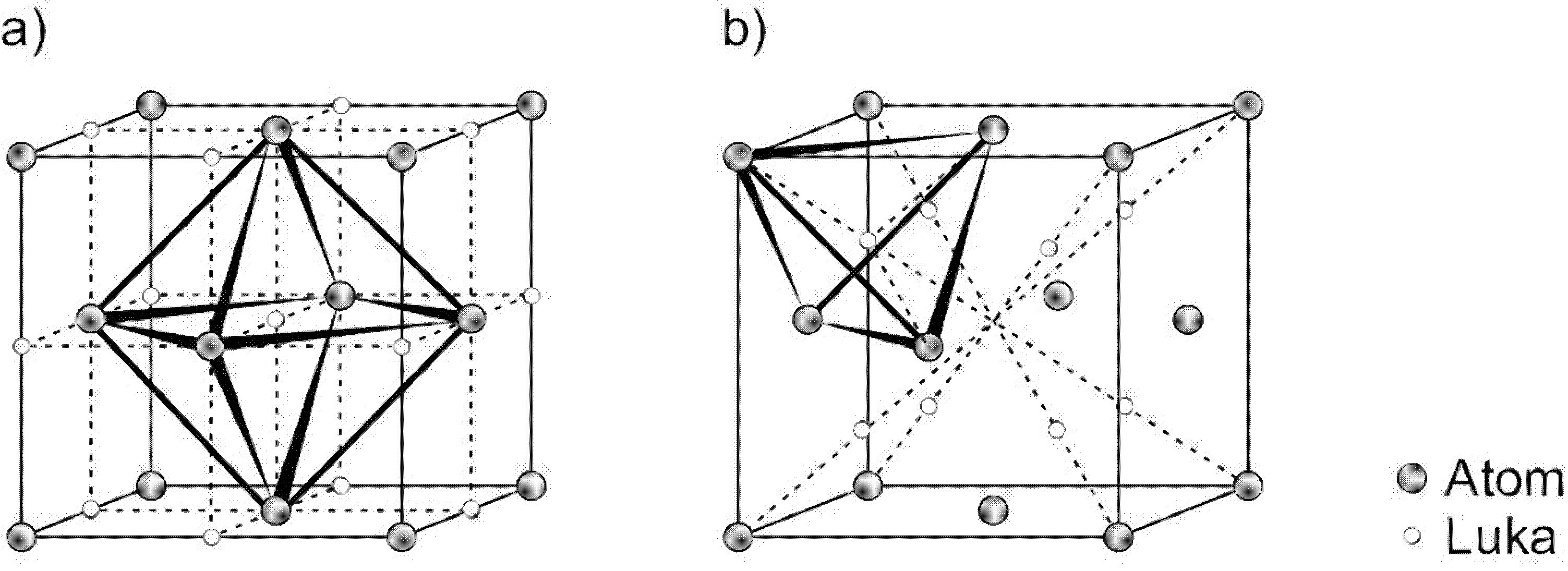

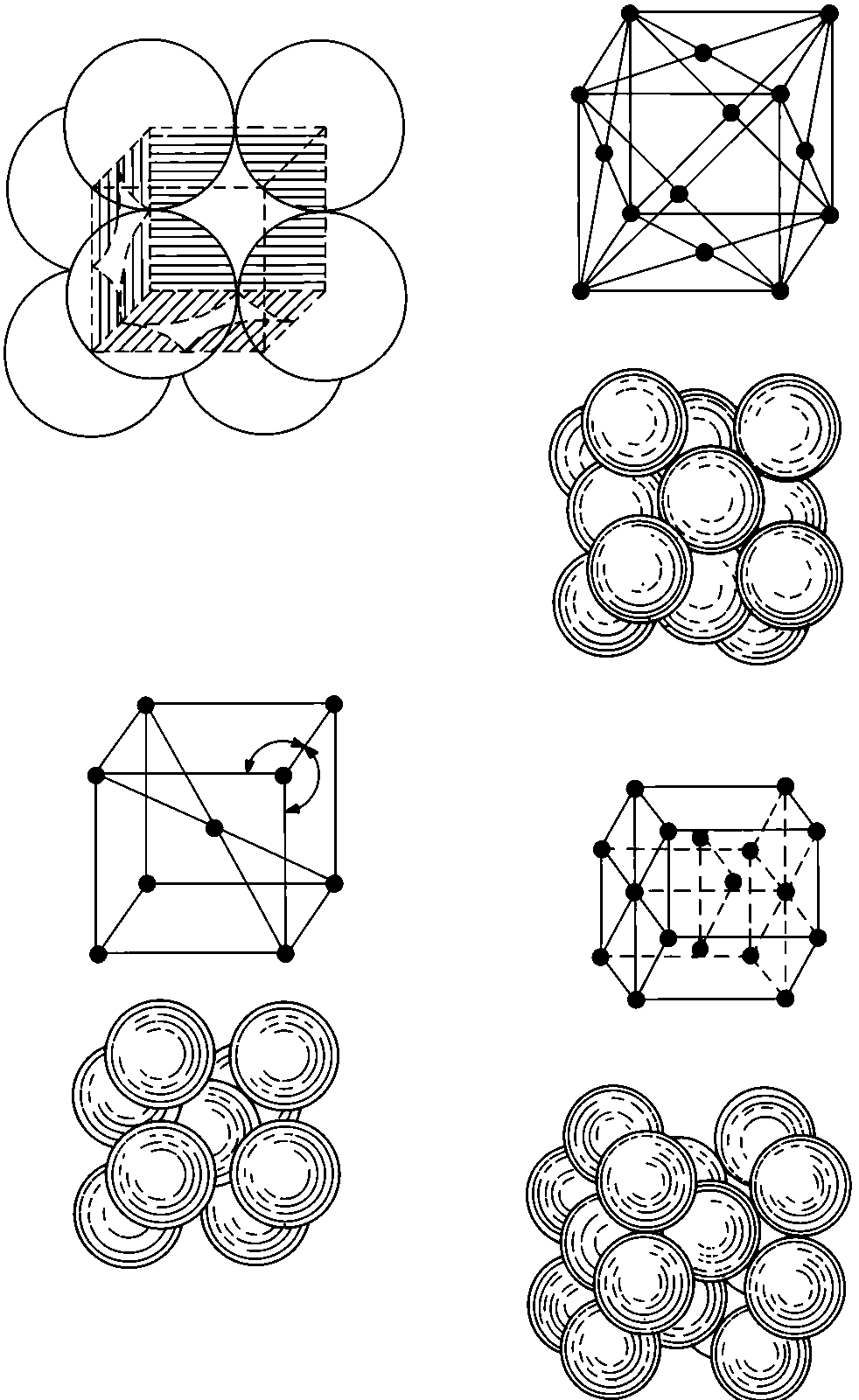

Struktura FCC. FCC ma atomy w narożach i środkach ścian komórki konwencjonalnej. Efektywnie przypadają cztery atomy, liczba koordynacyjna wynosi 12, a współczynnik wypełnienia około 0,74 dla modelu twardych kul. Najgęściej upakowane są płaszczyzny {111}, a kierunki <110>. Typowy system poślizgu to {111}<110>, dający 12 kombinacji. Aluminium, miedź, nikiel oraz austenit mają FCC, lecz ich energia błędu ułożenia, moduł, dyfuzja i chemia różnią zachowanie. Struktura BCC. BCC ma atomy w narożach i jeden w środku objętości; efektywnie dwa atomy, koordynację 8 i wypełnienie około 0,68. Nie ma płaszczyzny równie gęsto upakowanej jak FCC. Najkrótszy wektor Burgersa leży w kierunku <111>. Poślizg może zachodzić na rodzinach {110}, {112} i {123}, a ruch dyslokacji śrubowych jest silnie zależny od temperatury i szybkości. Żelazo alfa, chrom i wolfram mają BCC w odpowiednich warunkach, lecz bardzo różne temperatury przejścia krucho–plastycznego i czystość. Struktura HCP. Idealne HCP ma koordynację 12 i wypełnienie 0,74. Parametr c/a dla idealnego modelu wynosi około 1,633, lecz rzeczywiste metale odchylają się. Łatwy poślizg podstawowy {0001}<11-20> daje mniej niezależnych układów niż FCC. Do ogólnego odkształcenia potrzebne są poślizgi pryzmatyczne, piramidalne lub bliźniakowanie zależnie od materiału i temperatury. Magnez, tytan alfa i cyrkon alfa mają HCP, ale różnią się aktywnością systemów przez energię defektów i stosunek osi.

Gęstość z komórki. Dla znanej komórki gęstość teoretyczna: ρ = n A /(V_c N_A), gdzie n jest liczbą atomów przypadających na komórkę, A masą molową, V_c objętością, a N_A stałą Avogadra. Różnica względem gęstości zmierzonej może wskazywać porowatość, niewłaściwą fazę, skład albo błąd temperatury i pomiaru. Nie każda różnica jest wakansami. W stopie trzeba uwzględnić obsadzenia i wiele składników, a w materiale wielofazowym regułę mieszanin tylko jako przybliżenie. Kierunki krystalograficzne. Kierunek zapisuje się [uvw], rodzinę równoważnych kierunków — <uvw>. Indeksy wynikają ze składowych wektora w bazie komórki sprowadzonych do najmniejszych liczb całkowitych. Znak ujemny zapisuje się kreską nad indeksem w typografii krystalograficznej; w tekście technicznym bywa zastępowany minusem. Kierunek [111] nie jest automatycznie normalny do płaszczyzny (111) poza odpowiednią metryką, choć w układzie sześciennym taka intuicja często działa. Płaszczyzny i indeksy Millera. Płaszczyznę zapisuje się (hkl), rodzinę — {hkl}. Indeksy są odwrotnościami przecięć z osiami, po sprowadzeniu do liczb całkowitych. Indeks zero oznacza równoległość do osi. Duża wartość oznacza małe przecięcie, nie „większą płaszczyznę”. W heksagonalnym zapisie Millera–Bravaisa używa się czterech indeksów (hkil) z i = −(h+k), aby jawnie zachować równoważność osi podstawy.

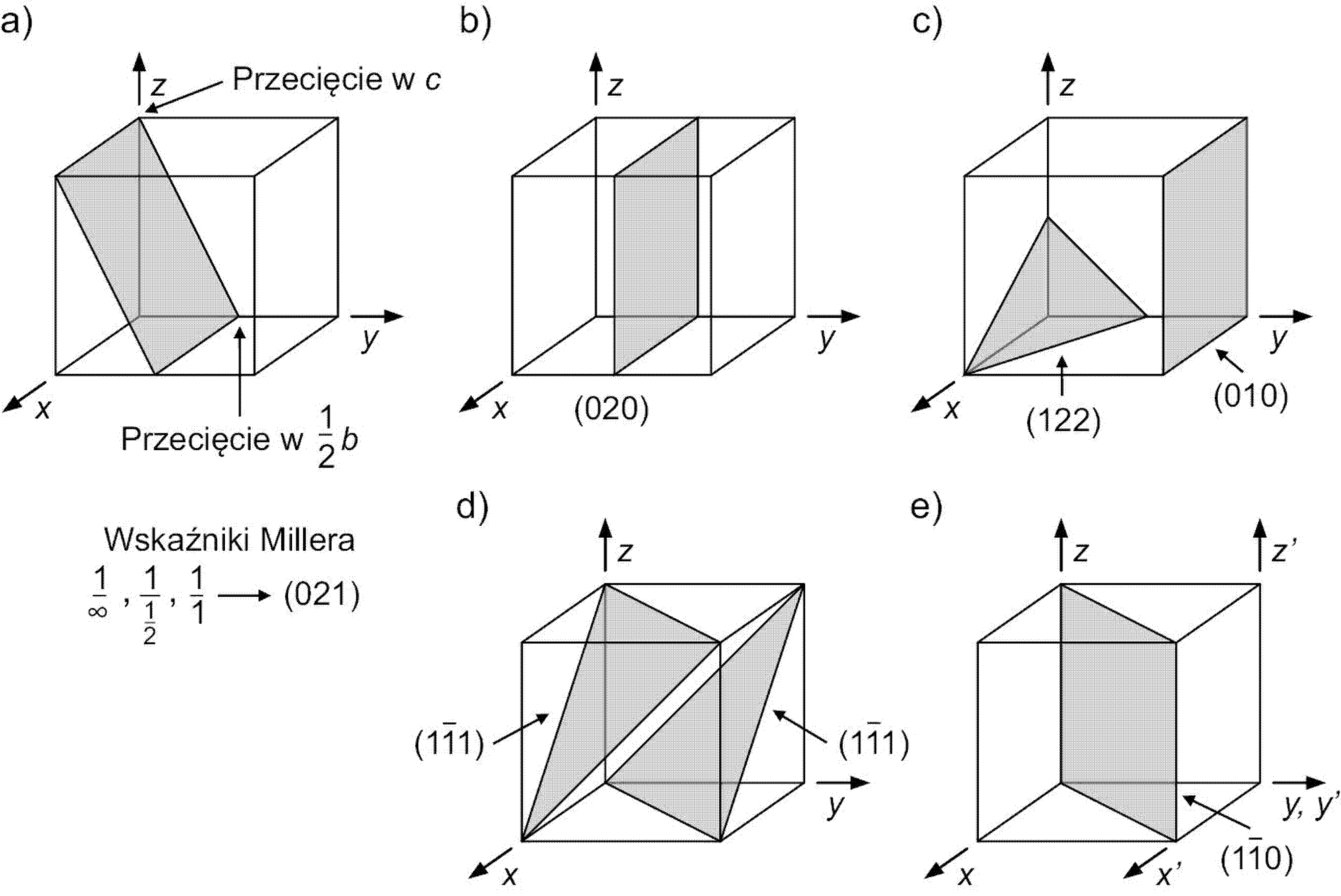

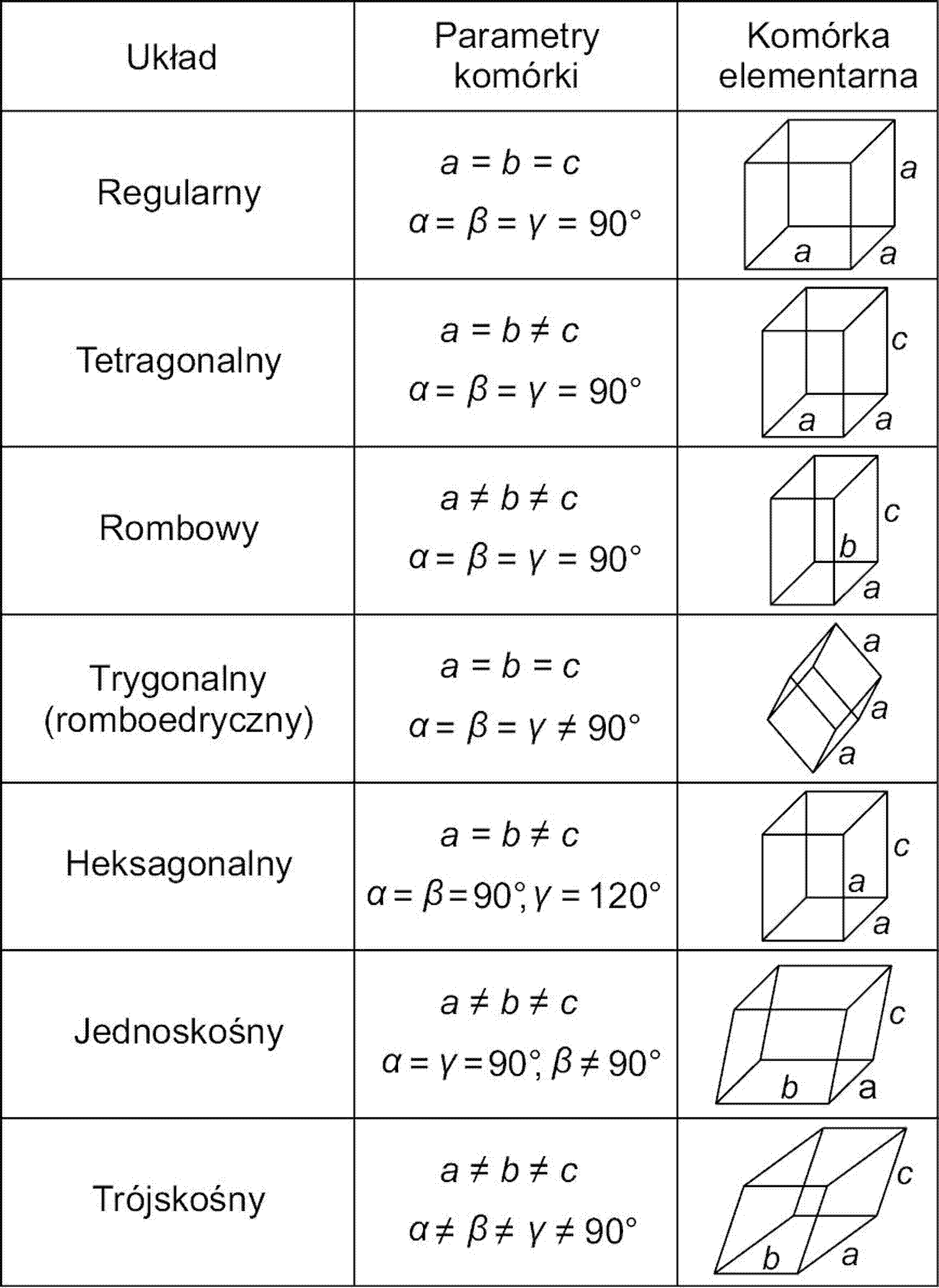

Odległość międzypłaszczyznowa. Dla sieci sześciennej: d_hkl = a / sqrt(h²+k²+l²). W innych układach zależność obejmuje pozostałe parametry i kąty. d_hkl jest kluczowe w dyfrakcji. Nie wszystkie geometrycznie obliczone refleksy mają niezerową intensywność. Centrowanie i baza wprowadzają warunki wygaszeń przez czynnik struktury. Dyfrakcja i prawo Bragga. Warunek konstruktywnej interferencji zapisuje prawo: 2 d sin θ = n λ. Położenie refleksu daje informację o odległości płaszczyzn, a intensywność o rodzaju i położeniu atomów, teksturze oraz czynnikach pomiarowych. Pik nie jest bezpośrednim obrazem pojedynczej płaszczyzny. Dyfrakcja mierzy zbiorową periodyczność dużej liczby komórek. Sieć odwrotna. Wektory a*, b*, c* są zdefiniowane tak, aby iloczyny z odpowiednimi wektorami przestrzeni rzeczywistej wynosiły jeden, a z pozostałymi zero w konwencji bez 2π. Węzeł h a* + k b* + l c* odpowiada rodzinie płaszczyzn (hkl). Dyfrakcja staje się geometrycznym przecięciem warunków w przestrzeni odwrotnej. Sieć odwrotna FCC ma typ BCC i odwrotnie w sensie centrowania. To relacja matematyczna, nie przemiana fazowa.

Monokryształ i polikryształ. Monokryształ ma ciągłą orientację w badanym obszarze z defektami. Polikryształ składa się z ziaren o różnych orientacjach rozdzielonych granicami. W losowym polikrysztale wiele właściwości uśrednia się ku izotropii. Wytwarzanie często tworzy teksturę, więc uśrednienie pozostaje kierunkowe. Rozmiar ziarna nie jest jedyną cechą. Rozkład, kształt, orientacja i charakter granic wpływają na zachowanie. Anizotropia sprężysta. W ogólnym krysztale naprężenie i odkształcenie łączy tensor czwartego rzędu. Symetria redukuje liczbę niezależnych stałych. Dla kryształu sześciennego są trzy niezależne stałe C11, C12, C44. Współczynnik anizotropii Zenera: A = 2 C44 /(C11 − C12). A = 1 oznacza izotropię sprężystą w tej mierze. Rzeczywisty polikryształ może być anizotropowy przez teksturę nawet przy uśrednieniu ziaren. Od monokryształu do modułu polikryształu. Uśrednienie Voigta zakłada jednakowe odkształcenie ziaren, Reussa — jednakowe naprężenie. Dają odpowiednio górne i dolne oszacowania dla wielu układów. Średnia Hilla jest arytmetycznym kompromisem. Bardziej złożone modele uwzględniają oddziaływania i teksturę. Pomiar modułu na próbce zależy też od porowatości, faz i metody. Nie należy porównywać wartości ultradźwiękowej i statycznej bez kontekstu.

3. Dyslokacje i mechanizmy odkształcenia

Idealna wytrzymałość kryształu. Gdyby cała płaszczyzna musiała przesunąć się jednocześnie, wymagane naprężenie ścinające byłoby rzędu znacznej części modułu. Rzeczywiste metale płyną przy dużo mniejszym naprężeniu. Różnicę wyjaśnia ruch dyslokacji: zaburzenie przesuwa się lokalnie, podobnie jak fałda w dywanie, zamiast jednoczesnego zerwania wszystkich relacji. To jeden z najważniejszych mostów między siecią a makroskopową plastycznością. Dyslokacja krawędziowa. Dyslokację krawędziową można przedstawić jako zakończenie dodatkowej półpłaszczyzny. Wektor Burgersa jest prostopadły do linii dyslokacji. Pole naprężeń ma część ściskającą i rozciągającą. Atomy domieszek mogą segregować do pola, tworząc atmosfery i utrudniając ruch. Poślizg przesuwa dyslokację w płaszczyźnie; wspinanie wymaga dyfuzji wakansów i staje się ważne w podwyższonej temperaturze. Dyslokacja śrubowa. W dyslokacji śrubowej wektor Burgersa jest równoległy do linii. Pole ma charakter ścinający, a linia może zmieniać płaszczyznę poślizgu przez cross-slip, jeśli geometria rdzenia pozwala. W BCC rdzeń dyslokacji śrubowej bywa niepłaski, co zwiększa barierę Peierlsa i zależność ruchliwości od temperatury. Rzeczywiste linie są zwykle mieszane: ich lokalny charakter zmienia się wzdłuż łuku.

Wektor Burgersa. Obwód Burgersa wokół defektu nie zamyka się; brak zamknięcia definiuje wektor b. Jego długość i kierunek wynikają ze struktury. Energia liniowa dyslokacji skaluje się w przybliżeniu z G b², dlatego preferowane są krótkie wektory. Dyslokacja może rozszczepić się na częściowe, jeśli suma wektorów i energia błędu ułożenia są korzystne. Wektor jest zachowany w reakcjach dyslokacji, co pozwala analizować bariery i węzły. Naprężenie styczne rozłożone. Jednoosiowe naprężenie σ daje na systemie poślizgu naprężenie: τ_R = σ cos φ cos λ = σ m, gdzie φ jest kątem między osią obciążenia a normalną płaszczyzny, λ między osią a kierunkiem poślizgu, a m współczynnikiem Schmida. Maksymalny m w prostym przypadku wynosi 0,5. Poślizg zaczyna się, gdy τ_R osiągnie krytyczną wartość dla systemu. Prawo Schmida jest dobrym początkiem dla monokryształu, lecz pomija nie-Schmidowskie efekty ważne m.in. w BCC. Dlaczego FCC zwykle jest plastyczne. Dwanaście łatwych systemów {111}<110> umożliwia zgodność odkształcenia wielu ziaren. Dyslokacje mogą poruszać się przy umiarkowanych naprężeniach w szerokim zakresie temperatur. Plastyczność nie jest jednak gwarantowana. Niska temperatura, wysoka szybkość, wydzielenia, promieniowanie, kruchość wodorowa albo mała energia pękania mogą ograniczyć odkształcenie. Miedź, aluminium i austenit mają FCC, ale ich umocnienie i bliźniakowanie różnią się przez energię błędu ułożenia.

Przejście krucho–plastyczne w BCC. Ruch dyslokacji śrubowych BCC jest silnie aktywowany cieplnie. Przy spadku temperatury naprężenie potrzebne do ruchu rośnie, podczas gdy naprężenie pękania może zmieniać się inaczej. Powstaje zakres przejścia od zachowania ciągliwego do kruchego, zależny od czystości, ziarna, karbu i szybkości. Nie ma jednej temperatury materiałowej niezależnej od próby. Wolfram pracujący poniżej swojego zakresu plastycznego może zachowywać się zupełnie inaczej niż gorący materiał w procesie. Ograniczona liczba systemów HCP. Łatwy poślizg podstawowy nie zapewnia samodzielnie dowolnego kształtu w trzech wymiarach. Materiał aktywuje dodatkowe systemy albo bliźniakowanie. Temperatura, skład i tekstura decydują, które mechanizmy są dostępne. Dlatego magnez jest silnie anizotropowy w przeróbce, a tytan oraz cyrkon wymagają świadomego zarządzania teksturą. W skrawaniu ekstremalny stan może aktywować mechanizmy inne niż w próbie pokojowej. Energia błędu ułożenia. Błąd ułożenia jest lokalnym zaburzeniem sekwencji gęsto upakowanych płaszczyzn. Energia powierzchniowa SFE wpływa na odległość między dyslokacjami częściowymi. Mała SFE daje szeroko rozdzielone częściowe, utrudnia cross-slip i sprzyja planarnemu poślizgowi oraz bliźniakowaniu. Duża SFE ułatwia cross-slip i dynamiczne zdrowienie. SFE zależy od składu i temperatury. Jest ważniejszym parametrem mechanistycznym niż sama etykieta „FCC”.

Bliźniakowanie. Bliźniak tworzy obszar o orientacji powiązanej symetrią z osnową. Może powstać podczas odkształcenia albo wyżarzania. Bliźniakowanie odkształceniowe zapewnia dodatkowy tryb deformacji i reorientuje sieć, umożliwiając późniejszy poślizg. Granice bliźniacze mogą również blokować dyslokacje. W metalografii proste równoległe pasma nie zawsze są bliźniakami; potwierdzenie orientacji może wymagać EBSD lub dyfrakcji.

4. Defekty, dyfuzja, fazy i mikrostruktura

Wakanse. Wakans jest nieobsadzonym węzłem. Jego równowagowe stężenie rośnie wykładniczo z temperaturą: c_v ≈ exp(S_f/k_B) · exp(−H_f/(k_B T)). Hartowanie może zachować nadmiar wakansów. Łączą się, zanikają na ujściach albo uczestniczą w dyfuzji i wspinaniu dyslokacji. Wakans nie jest mikroporem. Różnica skali i energii jest fundamentalna. Atomy międzywęzłowe i różnowęzłowe. Mały atom może zajmować pozycję międzywęzłową, silnie odkształcając sieć. Węgiel w żelazie jest kluczowym przykładem, a jego rozpuszczalność zależy od struktury. Atom różnowęzłowy zastępuje atom osnowy. Różnica rozmiaru i modułu tworzy pole oddziałujące z dyslokacją. Umocnienie roztworowe wynika z tych oddziaływań, a nie z prostego „wypełnienia wolnego miejsca”. Dyfuzja. Pierwsze prawo Ficka dla strumienia: J = −D ∂c/∂x. Współczynnik często ma postać Arrheniusa: D = D_0 exp(−Q/(R T)). Dyfuzja międzywęzłowa bywa szybsza od wakansowej. Granice, dyslokacje i powierzchnie są drogami szybkimi, lecz ich udział zależy od skali oraz temperatury.

Czas i długość dyfuzji. Charakterystyczna długość skaluje się jak sqrt(Dt). Podwojenie głębokości wymaga w prostym układzie około czterokrotnie dłuższego czasu przy tym samym D. Ponieważ D zależy wykładniczo od temperatury, niewielka różnica temperatury może być ważniejsza niż duża różnica czasu. Ta zasada pomaga rozumieć nawęglanie, homogenizację, spiekanie, wzrost wydzieleń i reakcje narzędzie–wiór. Granice ziaren. Granica jest obszarem niedopasowania orientacji i podwyższonej energii. Granice małego kąta można opisywać jako uporządkowane układy dyslokacji. Granice blokują lub przepuszczają poślizg zależnie od zgodności systemów, są drogami dyfuzji i miejscami zarodkowania. Mogą wzmacniać albo osłabiać w wysokiej temperaturze i środowisku. Nie wszystkie granice są równoważne; misorientacja i charakter specjalny mają znaczenie. Zależność Halla–Petcha. W wielu zakresach granica plastyczności rośnie ze zmniejszeniem ziarna: σ_y = σ_0 + k_y d^(−1/2). Granice utrudniają rozwój poślizgu, a mniejsze ziarno ogranicza długość spiętrzenia. Współczynniki zależą od materiału i stanu. Prawo nie jest uniwersalne do dowolnie małych skal ani każdej temperatury. Nanokrystaliczne materiały mogą przejść do mechanizmów granicznych.

Gęstość dyslokacji i umocnienie. Przybliżenie Taylora: Δσ ≈ M α G b sqrt(ρ_d) łączy wzrost naprężenia z gęstością dyslokacji ρ_d, modułem ścinania G, wektorem b, współczynnikiem oddziaływania α i czynnikiem orientacji M. Odkształcenie mnoży dyslokacje i tworzy bariery. Zdrowienie pozwala im anihilować lub układać się, zmniejszając energię. Wzór opisuje mechanizm statystycznie; nie każda dyslokacja wnosi jednakowo. Wydzielenia. Dyslokacja może przeciąć koherentne małe wydzielenie albo ominąć duże przez mechanizm Orowana. Wraz ze wzrostem wydzieleń zmienia się dominująca droga. Istnieje optimum umocnienia. Przestarzenie zwiększa odstępy i zwykle obniża wytrzymałość, choć może poprawić stabilność lub odporność na korozję naprężeniową. Skład chemiczny nie mówi, czy stop jest przesycony, starzony szczytowo czy przestarzony. Stan obróbki jest częścią nazwy inżynierskiej materiału. Fazy i swobodna energia. Faza jest jednorodnym obszarem o określonej strukturze i składzie. Stabilność przy stałym ciśnieniu i temperaturze wiąże się z minimalizacją energii swobodnej Gibbsa. Wspólna styczna do krzywych G(c) wyznacza równowagowe składy współistniejących faz. Wykres fazowy jest mapą równowagi, nie harmonogramem kinetyki. Szybkie chłodzenie może zachować stan metastabilny, którego nie pokazuje prosta reguła dźwigni.

Zarodkowanie i wzrost. Nowa faza zmniejsza energię objętościową, lecz tworzy powierzchnię międzyfazową. Mały zarodek ma niekorzystny bilans, a powyżej promienia krytycznego może rosnąć. Zarodkowanie heterogeniczne na granicach, wtrąceniach i dyslokacjach wymaga mniejszej bariery. Wzrost jest ograniczony transportem albo reakcją na granicy. Wielkość ziarna i wydzieleń zależy więc od liczby zarodków oraz czasu wzrostu, nie tylko temperatury końcowej. Przemiany bezdyfuzyjne. W przemianie martenzytycznej atomy przesuwają się kolektywnie na małe odległości bez długozasięgowej dyfuzji. Powstaje określona relacja orientacji i odkształcenie kształtu. Skład fazy potomnej jest zasadniczo dziedziczony lokalnie, lecz struktura i właściwości zmieniają się gwałtownie. Naprężenia oraz austenit szczątkowy wpływają na wynik. Hartowanie stali jest najbardziej znanym przykładem, ale przemiany martenzytyczne występują też w stopach z pamięcią kształtu i tytanie. Tekstura. Tekstura jest statystycznym uprzywilejowaniem orientacji ziaren. Walcowanie, ciągnienie, wyciskanie, krzepnięcie kierunkowe i AM tworzą różne rozkłady. Tekstura zmienia moduł, granicę, formowalność, rozszerzalność, przewodnictwo, korozję i odpowiedź na skrawanie. Blacha może zachowywać się inaczej wzdłuż i w poprzek walcowania. Pojedyncza mikrofotografia nie mierzy tekstury; potrzebna jest dyfrakcja lub mapa orientacji.

Wtrącenia i czystość. Wtrącenia niemetaliczne mogą inicjować pęknięcia, kierować korozję i ścierać narzędzie. Inne, kontrolowane, poprawiają łamanie wióra lub zarodkowanie. Znaczenie zależy od rodzaju, rozmiaru, kształtu, liczby i położenia. Ten sam udział objętościowy dużych wydłużonych wtrąceń jest groźniejszy zmęczeniowo niż drobnych kulistych w określonym układzie. „Czystość” musi mieć metrykę i metodę pobierania próbki. Porowatość. Pory zmniejszają przekrój nośny i koncentrują naprężenie. W spieku oraz AM ich kształt, połączenie i położenie są równie ważne jak procent. Zamknięty kulisty por w rdzeniu ma inny wpływ niż brak przetopu przy powierzchni. Obróbka może odsłonić por i zmienić funkcjonalność. Gęstość Archimedesa, tomografia i metalografia mają różne progi oraz błędy; wyniki nie są automatycznie zamienne. Wodór jako przykład defektu ruchomego. Wodór zajmuje pozycje międzywęzłowe, dyfunduje i oddziałuje z dyslokacjami, naprężeniem, granicami oraz fazami. Może zostać uwięziony w pułapkach. Kruchość wodorowa nie ma jednego mechanizmu dla wszystkich stopów. Istotne są aktywność wodoru, czas, naprężenie i mikrostruktura. W cyrkonie przekroczenie rozpuszczalności prowadzi do wodorków, których orientacja i morfologia silnie wpływają na pękanie.

Promieniowanie i defekty. Energetyczna cząstka może wybić atom z węzła, tworząc parę wakans–atom międzywęzłowy i kaskadę. Defekty rekombinują, migrują, skupiają się lub są pochłaniane przez ujścia. Skutkiem mogą być pętle dyslokacyjne, pęcznienie, segregacja i zmiana wydzieleń. Temperatura steruje ruchliwością oraz konkurencją procesów. Materiał napromieniony o tym samym składzie nie jest mechanicznie tym samym materiałem co nienapromieniony analog.

5. Przejście od struktury do właściwości i procesów

Skala powierzchni. Atomy powierzchni mają mniej sąsiadów i wyższą energię niż w objętości. Powierzchnia adsorbuje, utlenia się, rekonstruuje i reaguje z otoczeniem. W małym obiekcie stosunek powierzchni do objętości rośnie, więc warstwa tlenkowa lub energia powierzchniowa może dominować. W makrodetalu zwykle jest to warstwa, ale decyduje o tarciu, korozji i łączeniu. Obróbka tworzy świeżą powierzchnię w wysokiej temperaturze, dlatego chemia styku narzędzie–wiór jest intensywna. Dlaczego moduł słabo reaguje na umocnienie. Zgniot, rozdrobnienie ziarna i wydzielenia silnie utrudniają ruch dyslokacji, podnosząc granicę. Małe odkształcenie sprężyste nadal rozciąga te same wiązania w osnowie. Dlatego projektant nie może zastąpić obliczenia ugięcia wartością twardości. Utwardzona stal nie staje się proporcjonalnie „mniej sprężysta”. Porowatość, przemiana fazowa i kompozyt wielofazowy mogą wyraźniej zmienić moduł, bo zmieniają udział oraz ciągłość składników. Dlaczego temperatura zmienia plastyczność. Temperatura zwiększa energię dostępną do pokonywania barier ruchu dyslokacji, wspinania i dyfuzji. Może aktywować dodatkowe systemy HCP i zmniejszyć barierę BCC. Jednocześnie zmienia fazy, rozmiar wydzieleń i utlenianie. „Materiał robi się miękki” jest więc sumą mechanizmów o różnych skalach czasowych. Szybki impuls cieplny w skrawaniu nie odtwarza długiego wyżarzania mimo tej samej temperatury maksymalnej.

Skala szybkości odkształcenia. Proces aktywowany cieplnie ma mniej czasu na zdarzenie przy większej szybkości, więc naprężenie zwykle rośnie. Jednocześnie szybka deformacja ogranicza odpływ ciepła i może prowadzić do mięknięcia adiabatycznego. Wynik jest konkurencją umocnienia szybkościowego, odkształceniowego i cieplnego. Dlatego parametry z próby quasi-statycznej nie wystarczają do modelu skrawania lub udaru. Prawo konstytutywne musi mieć zakres walidacji temperatury, odkształcenia i szybkości. Od struktury do skrawania. Krawędź spotyka lokalny opór faz, orientację ziarna, wtrącenia i warstwę powierzchniową. Dyslokacje mnożą się, wiór tworzy teksturę deformacji, a ciepło zmienia ruchliwość. FCC o małej SFE może silnie umacniać i tworzyć planarny poślizg. BCC może wykazywać zależność temperaturową. HCP może dawać kierunkową odpowiedź i bliźniaki. Struktura krystaliczna nie ustala gotowej prędkości skrawania, ale identyfikuje mechanizmy, które trzeba sprawdzić. Od struktury do przeróbki plastycznej. Formowalność wymaga dostatecznej liczby aktywnych systemów i zgodności odkształcenia ziaren. Tekstura rozwija się wraz z obrotem oraz selekcją orientacji. Umocnienie podnosi siłę, a rekrystalizacja ją przywraca kosztem zmiany ziarna. Tarcie i gradient temperatury tworzą niejednorodność przez przekrój. Projekt procesu jest więc sterowaniem dyslokacjami, temperaturą i czasem, nawet jeśli warsztat używa terminów „zgniot” i „wyżarzanie”.

Od struktury do obróbki cieplnej. Wygrzewanie uruchamia dyfuzję, zdrowienie, rekrystalizację, przemiany i wzrost. Każdy proces ma inną siłę napędową i kinetykę. Temperatura pieca nie jest temperaturą całej części. Czas zaczyna mieć znaczenie po osiągnięciu odpowiedniego pola, a chłodzenie zależy od przekroju. Diagram równowagi mówi, co może być stabilne; wykresy kinetyczne i model cieplny mówią, co zdąży powstać. Od struktury do spawania. Spawanie tworzy ciekłe jeziorko, strefę wpływu ciepła i gradient. Krzepnięcie kierunkowe daje teksturę, segregację i możliwe gorące pękanie. W SWC ziarno rośnie, wydzielenia rozpuszczają się lub grubieją, a przemiany zależą od cyklu. Naprężenia wynikają z ograniczonego skurczu i przemian objętościowych. Ta sama nazwa materiału po obu stronach nie gwarantuje tej samej mikrostruktury w złączu. Od struktury do korozji. Energia i skład powierzchni, granic oraz faz tworzą lokalne ogniwa. Wydzielenie może zubożyć sąsiedztwo w pierwiastek pasywujący, a naprężenie wspiera pękanie środowiskowe. Drobne ziarno zwiększa udział granic, co może przyspieszać reakcję lub wspierać szybkie tworzenie warstwy ochronnej zależnie od systemu. Odporność nie jest prostą funkcją szlachetności pierwiastka; liczy się mikrostruktura i środowisko.

6. Metody badawcze i łańcuch dowodowy

Jak badać skład. OES, XRF, ICP i metody spaleniowe mają różne zakresy, objętości i czułość. EDS w SEM jest lokalne i półilościowe w wielu praktycznych warunkach. Skład nominalny nie pokazuje rozdziału pierwiastków między fazy. Potrzebne mogą być mapy, mikroanaliza i ekstrakcja. Próbkę pobiera się reprezentatywnie, a wynik wiąże z lokalizacją. Identyfikacja gatunku wyłącznie ręcznym XRF może pominąć lekki węgiel. Jak badać strukturę krystaliczną. XRD identyfikuje fazy, parametry sieci, teksturę i poszerzenie pików z ograniczeniami. NIST ICSD gromadzi ocenione dane struktur nieorganicznych używane jako odniesienie. EBSD mapuje orientacje, granice i fazy możliwe do rozróżnienia krystalograficznie na przygotowanej powierzchni. TEM daje lokalne defekty i dyfrakcję w małej objętości. Metody są komplementarne. Brak piku małej fazy w XRD nie dowodzi jej nieobecności poniżej progu detekcji. Jak badać defekty i mikrostrukturę. Metalografia ujawnia ziarna, fazy, pory i wtrącenia w przekroju. Przygotowanie może rozmazać miękką fazę, wyrwać cząstkę albo zamknąć por. Twardość mapuje odpowiedź mechaniczną, lecz splot odcisku uśrednia kilka składników. Mikroskopia elektronowa zwiększa rozdzielczość, ale zmniejsza obserwowane pole. Reprezentatywność wymaga hierarchii skal: makroprzekroju, mapy i szczegółu.

Łańcuch dowodowy właściwości. Poprawne wyjaśnienie ma postać: proces → zmiana stanu → obserwowany defekt/struktura → mechanizm → właściwość → funkcja. Przykład: zgniot zwiększa gęstość dyslokacji; większa gęstość utrudnia ruch; rośnie granica i spada rezerwa plastyczna; zmieniają się siła formowania oraz pękanie. Każda strzałka powinna mieć pomiar albo dobrze uzasadniony model. Samo równoległe wystąpienie twardości i drobnego ziarna nie dowodzi jedynej przyczyny.

Błędy pojęciowe. Nie należy utożsamiać:

• wiązania z mikrostrukturą;
• komórki z ziarnem;
• struktury FCC z wysoką plastycznością w każdych warunkach;
• twardości z modułem;
• granicy z energią kohezji;
• wakansu z porem;
• tekstury z pasmowością faz;
• refleksu XRD z obrazem pojedynczego ziarna;
• wykresu fazowego z kinetyką;
• gęstości dyslokacji z widoczną liczbą linii na jednej mikrofotografii.

Te rozróżnienia chronią przed pozornie naukowym, ale błędnym transferem.

Checklista analizy materiału:

• Jaki jest skład, stan i historia?
• Jakie fazy i struktury są obecne?
• Jaka jest skala oraz rozkład mikrostruktury?
• Czy materiał ma teksturę lub gradient?
• Jakie defekty sterują właściwością?
• Czy badana właściwość jest wiązaniowa, dyslokacyjna czy mikrostrukturalna?
• Jaka temperatura i szybkość odpowiadają procesowi?
• Czy wynik jest lokalny czy uśredniony?
• Czy metoda ma wymagany próg detekcji?
• Czy istnieje alternatywne wyjaśnienie?
• Jak proces zmienia stan w czasie?
• Która cecha musi być zachowana przy doborze analogu?

Od atomu do decyzji technologicznej. Nie trzeba rozwiązywać równania Schrödingera, aby dobrać obróbkę. Trzeba jednak wiedzieć, na której skali znajduje się dźwignia.

Modułu nie podnosi się znacząco mnożeniem dyslokacji; granicę można. Problem przewodności może wynikać z domieszek i defektów, nie tylko składu bazowego. Problem plastyczności HCP może wymagać temperatury oraz tekstury, nie „bardziej miękkiego gatunku”.

Dojrzałe materiałoznawstwo nie zastępuje procesu teorią atomową. Używa teorii do wyboru właściwego pomiaru, analogii i mechanizmu zmiany — a następnie sprawdza wynik na realnym materiale.

---
