Streszczenie
RoboJob Turn-Assist 270i i 200i są standardowymi celami do automatycznego załadunku i rozładunku tokarek CNC. Robot pobiera surowy detal ze stołu, otwiera drzwi maszyny, czyści uchwyt, wkłada część, inicjuje cykl i po obróbce odkłada wyrób. Litera i oznacza Integrated: robot, stół, sterowanie i urządzenia pomocnicze są ustawione na wspólnej ramie. Ułatwia to instalację, przeniesienie do innej tokarki i zachowanie wzajemnej geometrii.
200i obsługuje typowo średnice około 25–200 mm i długości 5–200 mm, ma stół mieszczący łącznie do około 300 kg oraz robot klasy około 7/14 kg zależnie od chwytaka i konfiguracji. 270i zwiększa średnicę do 270 mm, długość do 250 mm, łączną masę stosu do około 450 kg i może korzystać z robota o udźwigu do 35 kg. Udźwig robota obejmuje detal, chwytak i adapter; nie jest równy maksymalnej masie ułożonej na stole.
Patentowany sposób układania detali wykorzystuje regulowane wsporniki i warstwy zamiast dedykowanego podajnika dla jednej średnicy. Wymiana produktu polega na ustawieniu stołu, palców chwytaka oraz kilku punktów przez graficzny interfejs, zwykle bez pisania programu robota. Artykuł opisuje wersje i/s, dobór robota i chwytaka, integrację drzwi, uchwytu i CNC, programowanie, uruchamianie, odzyskiwanie po alarmie, bezpieczeństwo, części, cenę, dostępność w Polsce oraz wydajność względem cobota, gantry i podajnika pręta.
Zdjęcia producenta

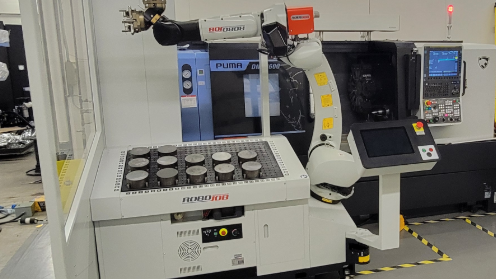

Współczesna rodzina zachowuje stół warstwowy, robota oraz graficzne sterowanie procesu.

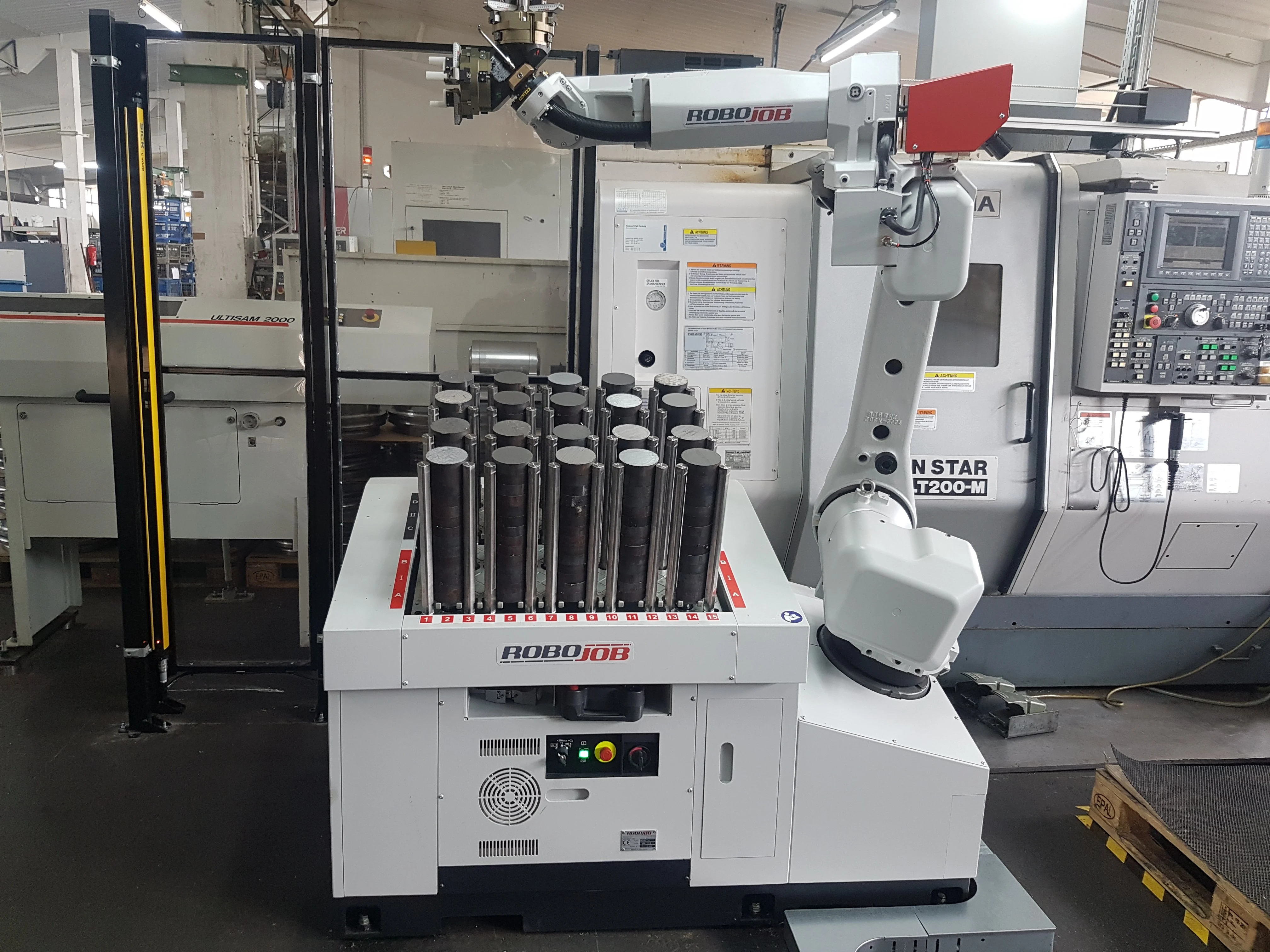

200i jest przeznaczony do mniejszych detali i zajmuje mniej miejsca niż 270i.

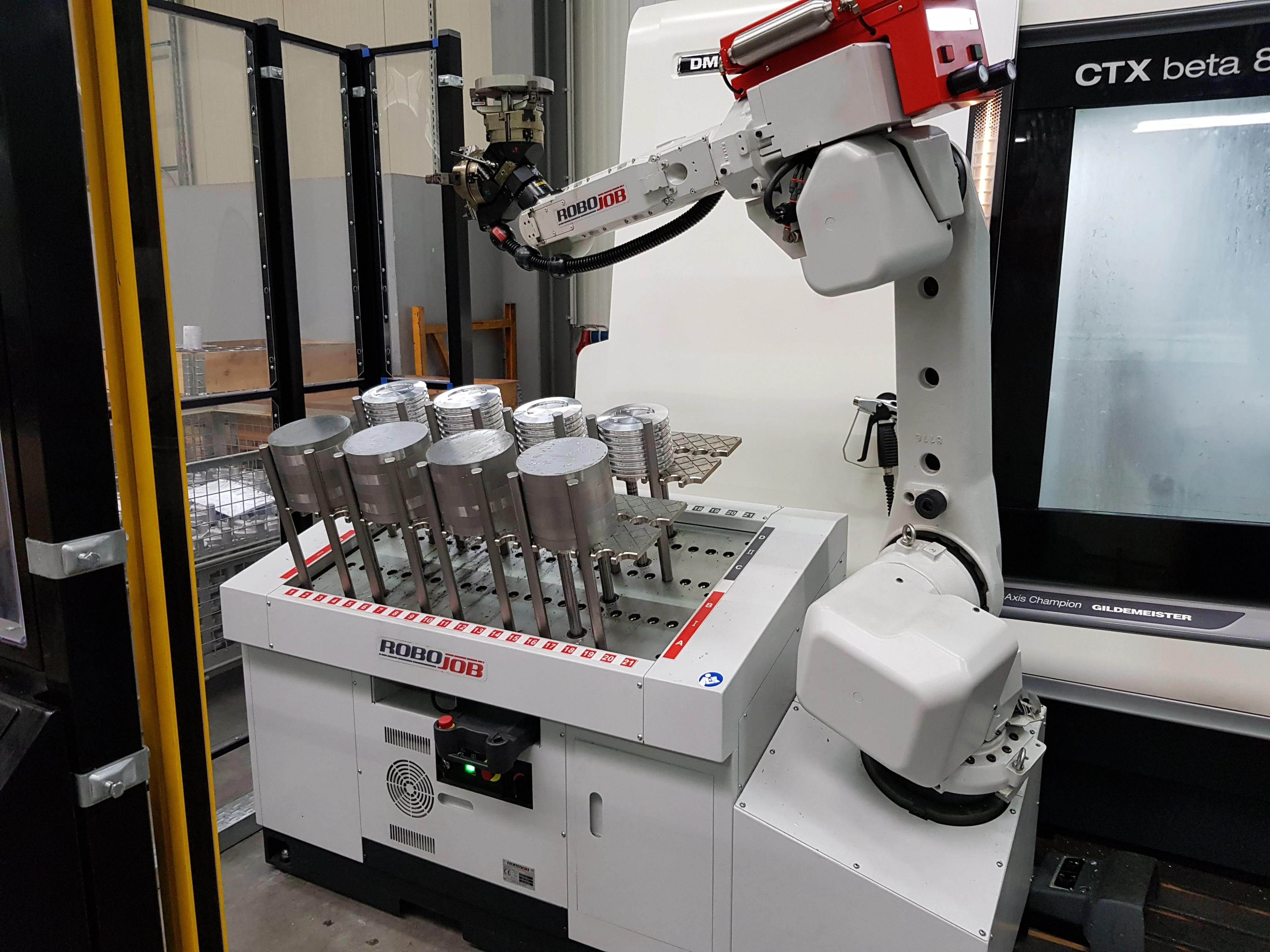

270i zwiększa obszar stołu, średnicę detalu i dostępny udźwig robota.

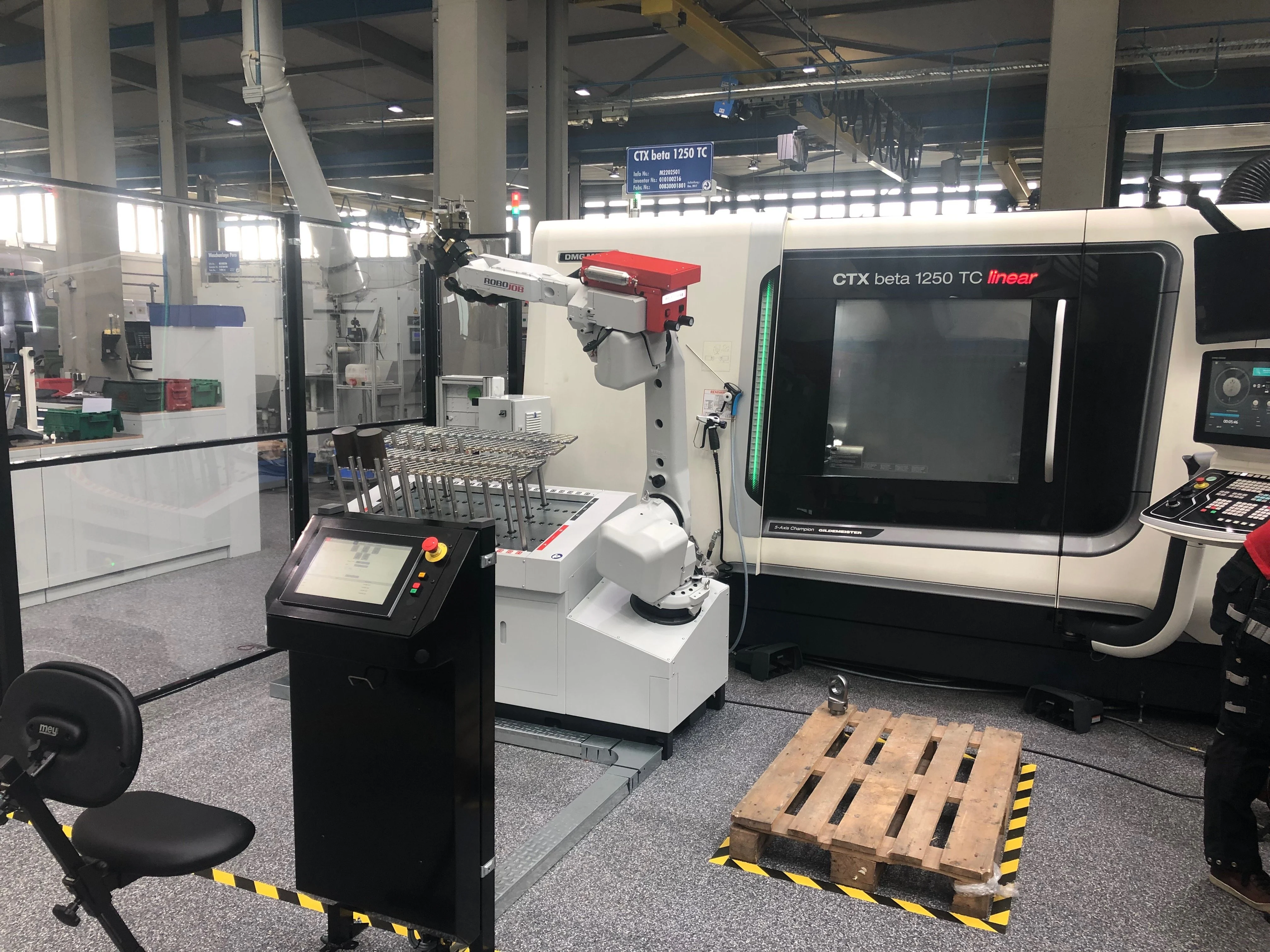

Układ może współpracować z tokarką albo centrum tokarsko-frezarskim po przygotowaniu interfejsu, drzwi i uchwytu.
1. Co automatyzuje Turn-Assist
System zastępuje powtarzalną pracę operatora między cyklami tokarki. Nie tworzy programu skrawania, nie dobiera narzędzia i nie kontroluje samodzielnie wymiaru, chyba że cela ma dodatkowy moduł pomiarowy. Jego podstawowym zadaniem jest niezawodnie dostarczyć właściwy detal we właściwej orientacji i odebrać go po sygnale końca. Automatyzacja ma sens, gdy cykl CNC jest stabilny, uchwyt powtarzalny, wióry opanowane, a narzędzia potrafią pracować przez planowaną serię. Robot nie naprawi nieprzewidywalnego łamania wióra ani ręcznej korekty po każdej sztuce.
2. Turn-Assist 200i
200i jest kompaktową konfiguracją na wspólnej ramie. Historyczne dane wersji M10 podają zakres średnic 25–200 mm, długości 5–200 mm, wysokość stosu około 348 mm i łączną masę ułożonych części do około 300 kg. Udźwig robota zależał od wersji i wynosił około 7 albo 14 kg. Ta klasa pasuje do krótkich tulei, pierścieni, kołnierzy, półfabrykatów kutych i odcinków wałka. Mały robot wykonuje ruch szybciej i zajmuje mniej przestrzeni, lecz chwytak podwójny oraz adapter zmniejszają masę pozostającą dla detalu.
3. Turn-Assist 270i
270i zwiększa średnicę do 270 mm, długość do około 250 mm, wysokość stosu około 348 mm i łączną masę stołu do około 450 kg. Pierwotne konfiguracje pozwalały użyć robota do 35 kg. Współczesna rodzina 270 jest nadal pozycjonowana jako model do większych partii i cięższych części. Większy stół daje więcej godzin autonomii, ale wydłuża ramię robota oraz wymaga większej przestrzeni. Dla detalu 20 kg trzeba sprawdzić środek ciężkości, bezwładność, chwytak i prędkość, a nie tylko nominalne 35 kg.
4. Wersja Integrated i Separated
Wariant i ma całość na jednej ramie. Można go odsunąć od tokarki i ponownie ustawić według punktów referencyjnych; przewody, robot i stół zachowują wzajemne położenie. Jest kompaktowy i standaryzowany, co skraca instalację. Wariant s rozdziela robota, stół i sterowanie. Pozwala dopasować układ do nietypowej hali, zachować dostęp do magazynu narzędzi lub obsługiwać większy obszar. Wymaga dokładniejszego montażu, wygrodzenia i ponownej kalibracji po przestawieniu.
5. Współczesne Essential, 200 i 270
Aktualna oferta Turn-Assist obejmuje Essential Mini, Essential, 200 oraz 270. Nazwy 200i/270i występują w dużej bazie instalacji i nadal są wspierane, ale nowa oferta może używać uproszczonego oznaczenia oraz innych robotów. Zakup opiera się na aktualnym arkuszu konfiguracji. Nie należy przypisywać staremu 200i wszystkich funkcji nowego oprogramowania ani zakładać, że każdy 270 ma robot 35 kg. Numer seryjny, sterownik robota, system bezpieczeństwa i wersja IPC rozstrzygają możliwości modernizacji.
6. Stół i patentowane układanie
Regulowane listwy, pręty i separatory tworzą gniazda dla części. Detale można układać w warstwach, dzięki czemu stół mieści więcej niż płaska paleta z pojedynczymi pozycjami. Po pobraniu warstwy oprogramowanie zna nową wysokość i kolejny punkt. Stos musi być stabilny. Krzywy odkuwany półfabrykat, olej lub zadzior może przesunąć warstwę. Ciężkie części ustawia się nisko i równomiernie. Łączna nośność stołu nie oznacza, że można umieścić całą masę w jednym rogu.
7. Płyty rastrowe i wsporniki
Płyta z otworami pozwala szybko rozmieścić wsporniki dla nowej średnicy. Operator zapisuje liczbę rzędów, kolumn, odstęp i wysokość. Dla kwadratowych albo sześciokątnych półfabrykatów używa się innych punktów podparcia, aby orientacja nie zmieniała się przy pobraniu. Dedykowana wkładka bywa lepsza dla cienkich, delikatnych lub nieregularnych części. Uniwersalność stołu nie powinna prowadzić do niestabilnego stosu. Próba obejmuje pierwszą i ostatnią warstwę, gdzie geometria chwytu jest najbardziej różna.
8. Robot i rzeczywisty udźwig
Nominalny udźwig jest określony przy danym zasięgu i środku ciężkości. Od niego odejmuje się masę podwójnego chwytaka, palców, adaptera, przewodów oraz ewentualnej dyszy. Pozostała wartość musi zawierać zapas dynamiczny dla najsurowszego półfabrykatu. Ciężki detal przesunięty od kołnierza tworzy moment na osi. Producent robota udostępnia diagram obciążenia. Integrator wprowadza masę i bezwładność do sterownika; fałszywe dane pogarszają hamowanie i bezpieczeństwo.
9. Chwytak pojedynczy i podwójny
Chwytak pojedynczy jest lżejszy i prostszy, ale robot najpierw odkłada gotową część, potem pobiera surową. Podwójny zabiera półfabrykat i jednocześnie ma wolną stronę do odbioru detalu z uchwytu. Skraca czas drzwi otwartych oraz postój wrzeciona. Podwójny zespół jest cięższy i ma większą obwiednię kolizyjną. Palce dla surowej i gotowej części mogą wymagać różnych średnic. Oprogramowanie musi wiedzieć, która strona jest aktywna po alarmie lub przerwaniu cyklu.
10. Palce i siła chwytu
Palce obejmują detal zewnętrznie albo wewnętrznie. Powierzchnia styku, skok, materiał nakładki i ciśnienie decydują o bezpieczeństwie. Surowa odkuwka wymaga tolerancji rozmiaru, gotowa powierzchnia ochrony przed śladem. Regulowana siła powinna być najmniejsza zapewniająca utrzymanie podczas maksymalnego ruchu. Cienka tuleja może się odkształcić, a śliski detal wysunąć. Próba chwytu obejmuje zatrzymanie i kontrolowany ruch z najcięższą sztuką.
11. Integracja drzwi
Tokarka potrzebuje drzwi automatycznych albo siłownika dodanego przez integratora. Sterowanie potwierdza pełne otwarcie i zamknięcie. Robot nie wjeżdża przy nieznanym stanie, a cykl CNC nie startuje bez zamknięcia oraz blokady. Czas drzwi wchodzi do taktu. Szybki ruch musi kończyć się bez uderzenia i odbicia czujnika. Prowadnica wymaga czyszczenia z wiórów, bo wzrost oporu może zatrzymać całą nocną serię.
12. Integracja uchwytu
Hydrauliczny lub pneumatyczny uchwyt otrzymuje komendę otwarcia i zamknięcia oraz zwraca potwierdzenie. Robot czeka na stan, nie na arbitralne opóźnienie. Ciśnienie, skok szczęk i obecność detalu mogą być dodatkowo kontrolowane. Szczęki muszą prowadzić część przy załadunku i mieć fazę wejściową. Zbyt mała faza wymaga dokładnego punktu i zwiększa ryzyko odbicia. Zbyt duży luz pogarsza bicie. Program robota nie kompensuje uszkodzonych szczęk.
13. Przedmuch i usuwanie wiórów
Dysza powietrzna czyści szczęki oraz powierzchnię bazową przed włożeniem następnej sztuki. Czas i ciśnienie są programowane. Przedmuch nie może kierować ostrych wiórów poza obudowę ani tworzyć nadmiernej mgły chłodziwa. Długie wióry owinięte wokół uchwytu nie zostaną bezpiecznie usunięte samym powietrzem. Proces skrawania musi je łamać, a tokarka mieć płukanie. Kamera lub czujnik może podnieść niezawodność w trudnym materiale.
14. Interfejs z CNC
Minimalny handshake obejmuje gotowość tokarki, gotowość robota, otwarcie drzwi, stan uchwytu, start cyklu, koniec cyklu i alarm. Każdy sygnał ma bezpieczny stan po utracie zasilania. Program PLC tokarki oraz RoboJob są testowane razem. Ethernet/IP albo sygnały dyskretne zależą od maszyny. Integracja z Mazak, Okuma, DMG MORI, DN Solutions i innymi markami korzysta z ich funkcji OEM. „Uniwersalny” Turn-Assist nie oznacza identycznego interfejsu dla każdej tokarki.
15. Programowanie przez HMI
Operator wprowadza wymiary części, układ stołu, liczbę warstw, sposób chwytu, punkty uchwytu i funkcje pomocnicze. Wizualizacja 3D pokazuje detal, chwytak i stół. Typowe przezbrojenie może zająć mniej niż pięć minut według producenta, jeżeli szczęki i interfejs są już przygotowane. Pierwszy nowy produkt wymaga więcej czasu na analizę i próbę. Zapisany program przyspiesza powrót, lecz po zmianie szczęk, drzwi albo palców jego punkty trzeba zweryfikować. Nazwa programu powinna zawierać rewizję części oraz tokarkę.
16. Punkty i kalibracja
Układ współrzędnych robota odnosi się do ramy Turn-Assist, stołu i uchwytu tokarki. Instalator ustala punkty bazowe, a operator uczy ograniczoną liczbę miejsc procesowych. W Integrated przemieszczenie całej ramy względem tokarki wymaga ponownej kontroli referencji. Kolizja, wymiana chwytaka lub serwis robota może zmienić TCP. Wzorzec kalibracyjny potwierdza punkt. Korekta jednego punktu bez analizy całej trajektorii może przesunąć inne podejście do drzwi.
17. Sekwencja jednego cyklu
Robot pobiera surową część i potwierdza chwyt. Po sygnale końca tokarka zatrzymuje wrzeciono, odsuwa rewolwer i otwiera drzwi. Robot odbiera wyrób, otwiera uchwyt, czyści szczęki, wkłada półfabrykat, zamyka uchwyt, wycofuje się i pozwala zamknąć drzwi oraz uruchomić CNC. W podwójnym chwytaku odbiór i załadunek następują w jednej wizycie. Gotowy detal jest odkładany podczas pracy tokarki, więc ta część ruchu nie wydłuża postoju wrzeciona. Bilans taktu rozdziela czynności nakładające się od tych wykonywanych przy otwartych drzwiach.
18. Obrót części i druga operacja
Flip-over Unit obraca detal między OP10 i OP20. Może obsłużyć część, która wraca do tej samej tokarki lub trafia do osobnego uchwytu. Orientacja po obrocie musi odpowiadać bazie i chronić gotową powierzchnię. Przy jednej tokarce robot może odwrócić część między dwoma programami, ale czas oraz ryzyko rosną. Centrum z przeciwwrzecionem często wykonuje OP20 szybciej wewnątrz maszyny. Moduł ma sens, gdy tokarka jest jedno-wrzecionowa lub druga operacja wymaga innego stanowiska.
19. Obsługa wałów
Shaft Handling podtrzymuje długie detale w orientacji poziomej i kontroluje ich odkładanie. Długi wał ma małą średnicę, ale duży moment bezwładności. Podwójny chwyt albo podpora zapobiega kołysaniu i uderzeniu o drzwi. Stół dla wałów potrzebuje gniazd zapobiegających toczeniu. Występ z uchwytu, konik i rewolwer są modelowane. Nominalny zakres długości podstawowego 270i nie zastępuje osobnego projektu dla wału znacznie dłuższego niż 250 mm.
20. Pallet-Load i Pallet-Unload
Moduły pozwalają pobierać części z palety logistycznej albo odkładać gotowe wyroby w uporządkowany sposób. Są użyteczne dla delikatnych detali, następnej operacji lub identyfikowalności. Wymagają stałego położenia palety i kontroli jej obecności. Mobilny robot może dostarczać palety między celą a magazynem. Taka rozbudowa zwiększa autonomię, ale tworzy więcej interfejsów i stanów błędowych. Projekt zaczyna się od stabilnego podstawowego cyklu.
21. Bezpieczeństwo otwartej celi
Turn-Assist bywa instalowany jako układ półkolaboracyjny z laserowymi skanerami lub matami. Naruszenie strefy zwalnia albo zatrzymuje robota. Ocena ryzyka uwzględnia chwytany ciężki detal, ostre wióry, uchwyt tokarki i możliwość wyrzutu. Robot współpracujący nie czyni całej aplikacji kolaboracyjną. Metalowy detal i palce mogą tworzyć niebezpieczny nacisk. Prędkości, strefy i reset są walidowane według norm i dokumentowane przez integratora.
22. Uruchomienie celi
Przed zmianą sprawdza się powietrze, zasilanie, skaner, chwytaki, palce, stół, drzwi, uchwyt i komunikację. Robot przechodzi do Home tylko po potwierdzeniu wolnej strefy. Program CNC, szczęki i receptura RoboJob muszą należeć do tej samej części. Operator wykonuje cykl bez detalu, następnie z jedną sztuką przy małej prędkości. Sprawdza chwyt, orientację, przedmuch, głębokość w szczękach i odkładanie. Dopiero potem wypełnia cały stół.
23. Odzyskiwanie po alarmie
Po przerwaniu trzeba ustalić, gdzie znajduje się detal, która strona chwytaka jest zajęta, czy uchwyt jest zamknięty i czy program CNC wykonał skrawanie. Automatyczny powrót Home może być niebezpieczny przy nieznanym stanie. Instrukcja serwisowa przewiduje ręczne odzyskanie z kontrolowanymi ruchami. Operator nie kasuje alarmu i nie startuje od losowej pozycji. Stan part counter oraz stołu jest korygowany, aby robot nie pobrał pustego gniazda albo nie odłożył gotowej sztuki do surowych.
24. Kontrola jakości w automacie
Stabilny proces używa sondy w tokarce, pomiaru poza maszyną albo okresowego SPC. Wynik może korygować offset w ograniczonym zakresie. Duża korekta lub trend uruchamia alarm i zatrzymuje serię, zamiast produkować kolejne braki. Gotowe części muszą stygnąć przed dokładnym pomiarem. Robot może odkładać je w kolejności, co zachowuje identyfikowalność. Jeśli części wpadają do pojemnika, łatwiej je uszkodzić i trudniej powiązać z czasem.
25. Narzędzia i praca nocna
Autonomia stołu może przekraczać trwałość jednego narzędzia. Tokarka potrzebuje siostrzanych narzędzi, monitorowania obciążenia i detekcji złamania. Chłodziwo, wióry oraz pojemność przenośnika muszą wystarczyć do końca kolejki. Najdłuższa możliwa seria nie zawsze jest optymalna. Jeśli pierwsza zużyta płytka zepsuje sto sztuk, duży stół zwiększa stratę. Harmonogram zawiera punkty kontroli oraz bezpieczny limit bezobsługowy wynikający z danych.
26. Wydajność 200i i 270i
200i jest szybszy do ustawienia w małej przestrzeni i wystarcza dla części do 200 mm. 270i mieści większą średnicę, długość, masę oraz więcej sztuk, co wydłuża pracę bez operatora. Większy robot może poruszać się wolniej przy pełnym ładunku i wymagać szerszej strefy. Wybór nie powinien opierać się na maksymalnym detalu występującym raz w roku. Liczy się rozkład produkcji, czas cyklu i pożądana liczba godzin autonomii. Dla małych części 200i może mieć lepszy zwrot mimo mniejszej pojemności.
27. Bilans taktu i próg opłacalności
Czas automatyczny obejmuje pobranie, oczekiwanie na drzwi, odbiór, przedmuch, załadunek, zamknięcie oraz start. Przy cyklu CNC 20 minut dodatkowa minuta ma mały wpływ, ale uwalnia operatora. Przy cyklu 40 sekund robot może być wąskim gardłem. Zwrot powstaje z godzin pracy bez obecności, mniejszej liczby interwencji i stabilności, nie z samej redukcji etatu. Kalkulacja uwzględnia integrację, szczęki, chwytaki, przezbrojenia, serwis i OEE. Pierwszy zwrot może pochodzić z drugiej zmiany, której zakład wcześniej nie obsadzał.
28. Porównanie z cobotem, gantry i podajnikiem pręta
Cobot na wózku jest elastyczny, lecz zwykle ma mniejszą prędkość i udźwig oraz prostszy stół. Turn-Assist ma dedykowane oprogramowanie tokarskie i dużą pojemność na małej powierzchni. Gantry jest szybki oraz sztywny w masowej produkcji, ale trudniej go przenieść i przezbroić. Podajnik pręta jest najlepszy dla części wykonywanych z pręta przez wrzeciono. Turn-Assist obsługuje odkuwki, odlewy, cięte krążki i duże półfabrykaty. Dla części z pręta robot może być zbędnym etapem.
29. Części i utrzymanie
Zużywają się palce, uszczelnienia chwytaków, przewody pneumatyczne, zawory, czujniki, rolki drzwi, elementy stołu i filtry powietrza. Robot ma smary, baterie enkoderów i przeglądy zgodne z producentem. IPC, ekran, PLC bezpieczeństwa i skaner są częściami krytycznymi. Kopie receptur i konfiguracji są przechowywane poza IPC. Starsze systemy pracują na Windows XP lub 7 i wymagają odseparowanej sieci oraz planu wymiany komputera. Serwis RoboJob udostępnia procedury kopii i odzyskania dla generacji Turn-Assist.
30. Cena i dostępność w Polsce
RoboJob nie publikuje stałego cennika. Cena zależy od 200/270, robota, chwytaków, stołu, skanera, drzwi, interfejsu CNC, modułów i instalacji. Budżet obejmuje szczęki, palce, ocenę ryzyka, szkolenie, dokumentację CE, uruchomienie i próbę detalu. RoboJob działa w Europie przez własną sieć i partnerów obrabiarkowych; dostępność polskiego integratora należy potwierdzić przy ofercie. Duża baza instalacji ułatwia części, lecz zgodność IPC, robota i bezpieczeństwa zależy od rocznika. Maszyna używana wymaga kopii licencji, haseł, dokumentacji i zgody na integrację z nową tokarką.
31. Lista odbiorowa
Odbiór testuje pełny i prawie pusty stół, najlżejszy i najcięższy detal, obie strony chwytaka, wszystkie drzwi, uchwyt, przedmuch oraz utratę sygnału. Mierzy się czas od końca cyklu do kolejnego startu. Kontrolowany alarm sprawdza bezpieczne zatrzymanie i odzyskanie. Próba kilkugodzinna ujawnia narastające wióry, przesuw stosu i zużycie narzędzia. Dokumentacja zawiera ocenę ryzyka, listę sygnałów, backup, receptury, punkty, części i szkolenie. Cela jest gotowa dopiero wtedy, gdy operator potrafi również bezpiecznie usunąć błąd.
Źródła
- RoboJob, Turn-Assist — aktualna rodzina, wersje Integrated/Separated, stół, chwytaki, oprogramowanie i moduły.
- RoboJob, prezentacja 270i — różnice 200i/270i, średnica, pojemność i udźwig.
- RoboJob, instrukcja Turn-Assist — obsługa i odzyskiwanie systemu.
- Methods Machine Tools, 200i/270i — zakresy części, masa stołu i porównawcze konfiguracje robotów.
- Dokumentacja konkretnego robota, chwytaka, tokarki, uchwytu i ocena ryzyka integracji — źródła wiążące dla instalacji.
Wnioski
Turn-Assist 200i i 270i automatyzują najczęstszy brakujący fragment procesu tokarskiego: powtarzalny załadunek z odkuwek, odlewów i ciętych półfabrykatów. 200i jest kompaktowy dla części do 200 mm, a 270i rozszerza średnicę do 270 mm, długość, masę oraz autonomię. Wspólna rama i przyspiesza instalację i przeniesienie, lecz nadal wymaga kalibracji względem tokarki.
Robot jest produktywny dopiero jako część stabilnego procesu. Łamanie wióra, trwałość narzędzi, czyste szczęki, potwierdzone sygnały, pomiar i bezpieczne odzyskanie po alarmie decydują o nocnej produkcji. Najlepszą miarą nie jest liczba detali na stole, lecz dobre części uzyskane w godzinach, w których tokarka wcześniej stała.
