Streszczenie

Mitsubishi Electric MV-S i MP są wodnymi wycinarkami elektroerozyjnymi drutowymi, lecz służą do innych priorytetów. MV-S jest rodziną wysokiej produktywności i korzystnego kosztu procesu. MP jest rodziną ultradokładną, z mocniej kontrolowaną termiką, konstrukcją oraz technologią wykańczania. Pomiędzy nimi znajduje się MV-R, nastawiona na wyższą dokładność niż standardowa MV-S bez pełnego kosztu MP. Wybór powinien wynikać z tolerancji, wysokości części, powierzchni, automatyzacji i kosztu na dobry detal.

MV2400S ma skoki 600×400×310 mm, U/V ±75 mm, obrys detalu 1050×820×305 mm i nośność 1500 kg. Wariant Z+ zwiększa Z i wysokość detalu do około 420–425 mm. MV4800S przechodzi do 800×600×510 mm, U/V ±100 mm, detalu 1250×1020×505 mm i 3000 kg; najnowsze europejskie wykonanie Z+ zwiększa zanurzoną wysokość do około 800 mm. Seria używa sterowania M800, rurowych silników liniowych osi X/Y, liniałów, generatora Digital AE II i automatycznego nawlekania.

MP1200, MP2400 i MP4800 mają odpowiednio skoki 400×300×220, 600×400×310 i 800×600×310 mm. MP4800 przyjmuje detal 1250×1020×305 mm, waży około 5800 kg i ma zbiornik 1100 l z czterema filtrami. MP Water Technology, Optical Drive System, Precise Finish Circuit i chłodzenie elementów maszyny służą dokładności oraz bardzo małej chropowatości. Artykuł obejmuje wersje, generator, napędy, nawlekanie, sterowanie, wodę, stożki, uruchamianie, programowanie, części, automatykę, cenę, polski rynek i wydajność względem CUT F/CUT P.

Mitsubishi MV i MP — wybór między produktywnością, rozmiarem i ultradokładnością

Zdjęcia producenta

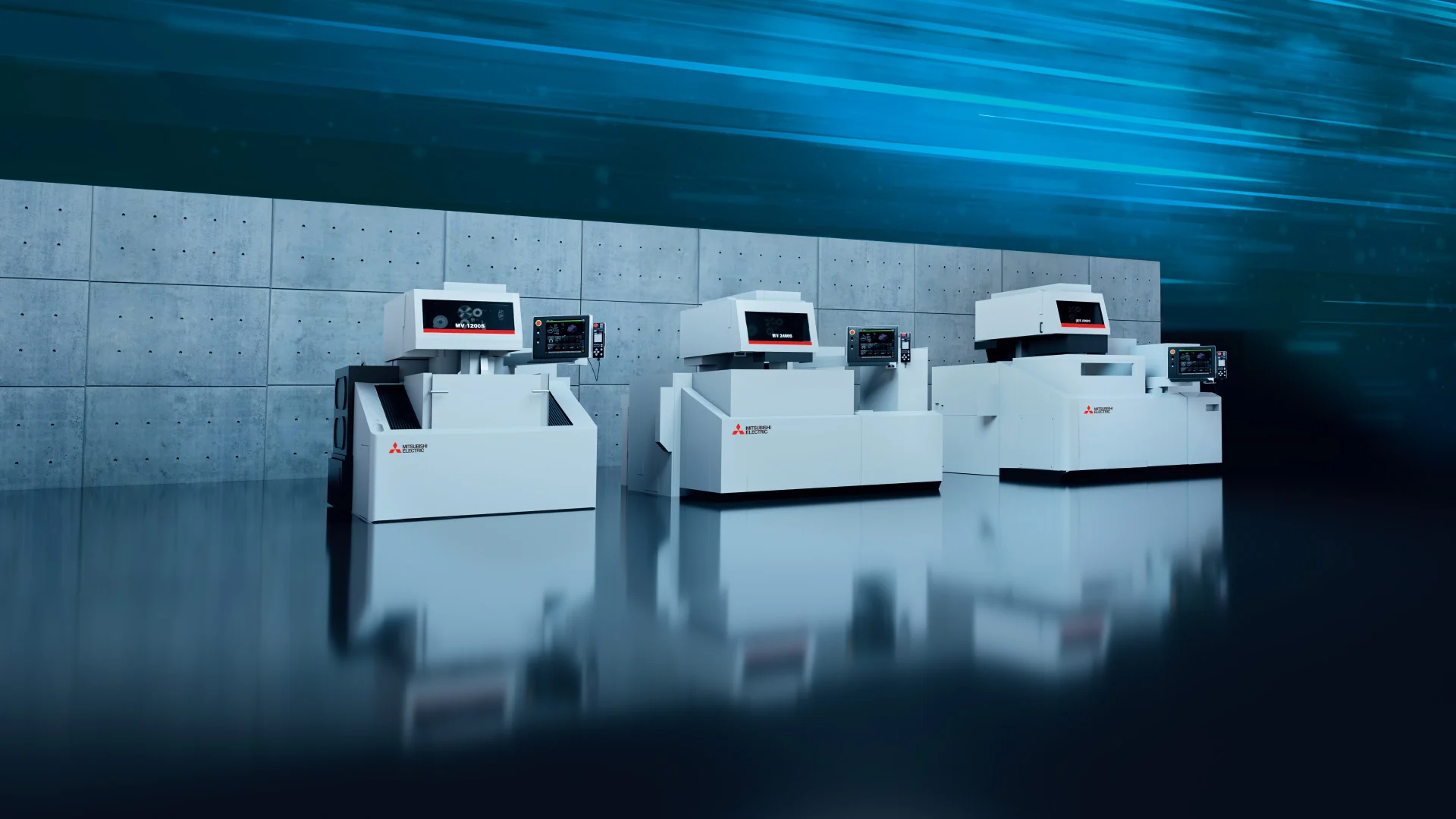

Mitsubishi Electric MV-S — rodzina wycinarek drutowych

Rodzina MV-S obejmuje kompaktowy MV1200S, średni MV2400S i duży MV4800S.

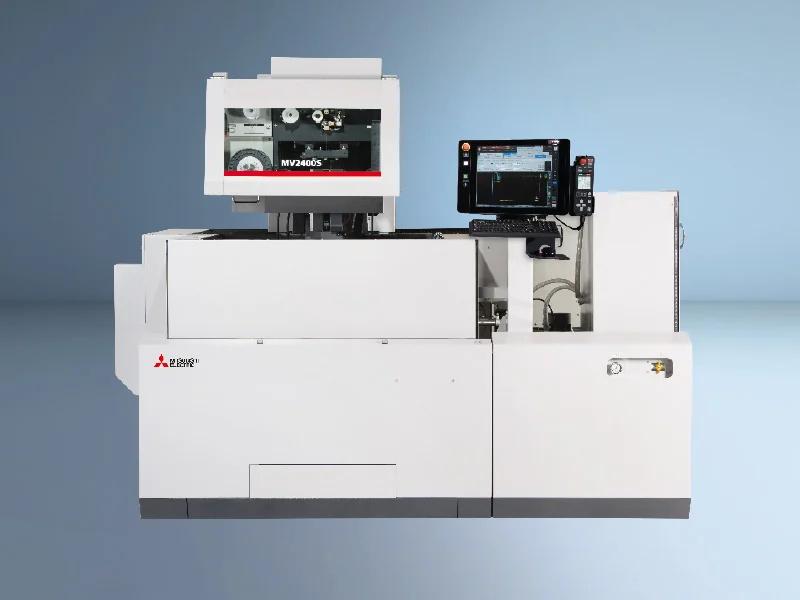

Mitsubishi MV2400S — przestrzeń robocza

MV2400S łączy skok 600×400 mm z nośnością 1500 kg i automatycznie unoszonymi drzwiami wanny.

Mitsubishi MV4800S — duży model produkcyjny

MV4800S jest przeznaczony do dużych i ciężkich detali; odmiana Z+ zwiększa wysokość cięcia.

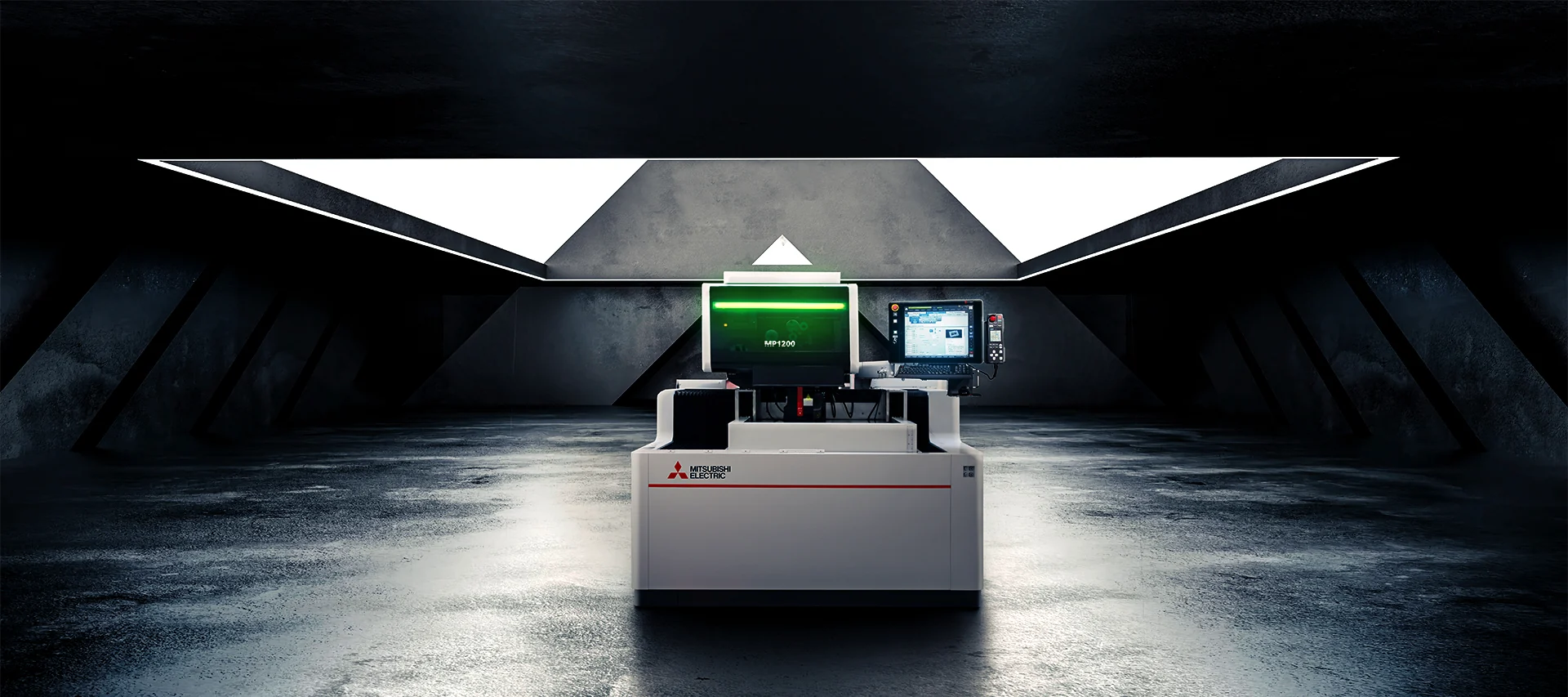

Mitsubishi MP — rodzina ultradokładna

MP wzmacnia kontrolę termiczną i proces wykańczania, gdy mikrogeometria jest ważniejsza od najniższej ceny wejścia.

Mitsubishi MP Connect

Wersje Connect łączą maszynę, harmonogram, komunikację i przygotowanie do automatyzacji.

1. Mapa rodzin MV-S, MV-R i MP

MV-S jest standardową rodziną wysokiej produktywności. Obejmuje MV1200S, MV2400S oraz MV4800S i ma wspólną logikę obsługi, generator oraz automatykę drutu. MV-R wykorzystuje podobne rozmiary, ale rozszerza funkcje dokładności i wykańczania. MP1200/2400/4800 znajduje się wyżej: jest projektowana dla wykrojników precyzyjnych, mikroelektroniki, części medycznych i narzędzi o tolerancjach mikrometrowych. Litery nie oznaczają wyłącznie pakietu oprogramowania. Różnice obejmują konstrukcję, chłodzenie, stół, pomiar, generator i standardowe wyposażenie. Maszyny starszej generacji bez D-CUBES oraz obecne wykonania z M800 mogą nosić tę samą nazwę podstawową, dlatego numer seryjny i rok są częścią identyfikacji.

2. MV2400S

Standardowy MV2400S ma obszar osi X/Y/Z 600×400×310 mm i U/V ±75 mm. Detal może mieć 1050×820×305 mm i ważyć 1500 kg. Stół ma około 840×560 lub 640 mm zależnie od wykonania ramy. Automatyczne drzwi pionowe ułatwiają załadunek z przodu i ograniczają miejsce potrzebne na drzwi uchylne. Maszyna waży około 3500 kg, a zbiornik dielektryka mieści 860 l. Zewnętrzny obrys instalacji to około 2687×3030×2150 mm. Do planowania hali dodaje się strefę serwisową filtrów, szpuli, agregatu, drzwi i urządzenia załadunkowego, nie tylko prostokąt z katalogu.

3. MV2400S Z+

Wersja Column Up lub Z+ zwiększa skok Z do około 420–425 mm i dopuszczalną wysokość detalu do 420 mm. U/V pozostaje ±75 mm, więc maksymalny kąt przy pełnej wysokości jest mniejszy niż dla cienkiej części. Maszyna jest wyższa, cięższa i korzysta z większego zbiornika około 980 l. Z+ wybiera się dla wysokich matryc, korpusów i pakietów płyt. Większa wysokość nie gwarantuje wysokiej prędkości: długa szczelina utrudnia płukanie, zwiększa wygięcie drutu i czas wyrównania temperatury. Próba musi używać rzeczywistej grubości, nie cienkiego kuponu.

4. MV4800S i MV4800S Z+

MV4800S ma skoki 800×600×510 mm, U/V ±100 mm, stół około 1080×780 mm, detal 1250×1020×505 mm i masę do 3000 kg. Korpus waży około 5700 kg, a zbiornik ma 1480 l. Cztery metry sześcienne strefy roboczej i ciężki detal wymagają odpowiedniego fundamentu, suwnicy oraz kontrolowanego rozkładu obciążenia. Europejska odmiana Z+ jest przeznaczona do zanurzonego cięcia na wysokości około 800 mm, z osiami X/Y w klasie 810×600 mm. Tak wysoki detal zmienia proces radykalnie: krytyczne stają się pionowość, płukanie, temperatura całej objętości oraz niezawodne nawlekanie po zerwaniu wewnątrz głębokiego kanału.

5. MP1200

MP1200 ma skoki 400×300×220 mm, U/V ±60 mm, detal 810×700×215 mm i 500 kg. Mniejsza objętość jest korzystna dla stabilności termicznej i krótkich pętli konstrukcyjnych. Opcjonalne prowadzenie drutu 0,05 lub 0,07 mm umożliwia wykonywanie bardzo małych promieni niedostępnych dla standardowych 0,20–0,25 mm. MP1200 nie jest po prostu mniejszym MV. Pakiet dokładności, generator wykańczający i kontrola temperatury są uzasadnione, gdy koszt błędu mikrometrowego jest wysoki. Dla zwykłego konturu ±0,02 mm MV-S może dać niższy koszt bez utraty wartości użytkowej.

6. MP2400

MP2400 zachowuje skoki 600×400×310 mm oraz U/V ±75 mm, czyli klasę przestrzeni MV2400S, lecz ma czterostronnie hartowany stół około 860×640 mm, bardziej rozbudowane chłodzenie i konstrukcję dla dokładności. Detal może mieć 1050×820×305 mm i 1500 kg. Masa maszyny rośnie do około 4100 kg. Ten model jest naturalnym punktem porównawczym z MV2400R i CUT P 550 Pro. O wyborze rozstrzyga nie wielkość, lecz wymagany pitch, prostoliniowość grubej części, Ra, kontrola naroży i czas wielu przejść. MP może zakończyć detal mniejszą liczbą korekt oraz stabilniej utrzymać wynik w długim cyklu.

7. MP4800

MP4800 ma skoki 800×600×310 mm i U/V ±75 mm, obrys detalu 1250×1020×305 mm, stół 1080×870 mm i nośność 1500 kg. Waży około 5800 kg, ma zbiornik 1100 l, cztery filtry i oddzieloną czterostronną ramę. Jest dużą maszyną dokładnościową, nie wysoką odmianą MV4800S. MP4800 przyjmuje szeroką płytę o umiarkowanej wysokości. Jeśli część ma 500–800 mm wysokości, właściwym kierunkiem jest MV4800S/Z+ albo inna duża maszyna, nie MP4800. Jeżeli płyta 300 mm wymaga pitch rzędu kilku mikrometrów na szerokim polu, przewaga MP staje się istotna.

8. Rurowe silniki liniowe

Osie X/Y wykorzystują Tubular Shaft Motor — bezkontaktowy silnik liniowy o symetrycznej geometrii. Brak śruby i przekładni usuwa luz, tarcie kontaktowe, smarowanie oraz zużycie typowe dla napędu śrubowego. Liniał mierzy położenie bezpośrednio, a sterowanie zamyka pętlę na rzeczywistym ruchu osi. Silnik liniowy nie usuwa ugięcia konstrukcji, rozszerzalności ani błędu liniału. Ciepło napędu i elektroniki musi być odprowadzone, a fundament stabilny. Wartością jest powtarzalny ruch bez mechanicznego luzu przez długi okres, jeżeli chłodzenie i pomiar są sprawne.

9. ODS i ruch kołowy

Optical Drive System łączy komunikację optyczną, napędy i bezpośredni pomiar. Producent podaje możliwość uzyskania okrągłości poniżej 1 µm w kwalifikowanych warunkach. Taki wynik nie jest uniwersalną dokładnością każdej części: zależy od materiału, wysokości, temperatury, programu i pomiaru. Przy małym okręgu zmiana kierunku osi ujawnia nierównomierność napędu. Bezkontaktowy silnik i strojenie ograniczają quadrant marks. Kontrola odbiorowa powinna obejmować koło w kilku położeniach stołu oraz profil z narożami, a nie tylko prostą linię.

10. Generator Digital AE II i PFC

Generator dobiera impulsy do materiału, wysokości, drutu i przejścia. Precise Finish Circuit służy szybszemu osiąganiu dokładnej powierzchni w kolejnych cięciach. W danych przykładowych MV2400S osiąga około Ra 0,45 µm i dokładność ±5 µm dla matrycy i stempla z SKD11 o różnych wysokościach; są to wyniki demonstracyjne, nie tolerancja gwarantowana bez próby. MP używa obwodów SDFS/H-FS i kontroli naroży dla mniejszej chropowatości. Producent pokazuje dla MP2400 około Ra 0,08–0,10 µm w wybranych materiałach i geometrii. Powierzchnia o takim poziomie wymaga czystej wody, stabilnej temperatury, dobrych styków prądowych i wielu prawidłowo wykonanych przejść.

11. MP Water Technology i węglik

Woda zapewnia szybszy proces niż olej w wielu zastosowaniach, ale może sprzyjać korozji, kobaltowej degradacji węglika i zjawiskom elektrolitycznym. MP Water Technology oraz AquaSurface Control kontrolują energię i warunki powierzchni. Producent deklaruje do 30% większą produktywność węglika wobec konwencjonalnego WEDM olejowego w odpowiednich zastosowaniach. Dla węglika kryterium obejmuje nie tylko czas i Ra, lecz integralność krawędzi, wypłukanie kobaltu i trwałość narzędzia. Próbkę bada się mikroskopowo. Olejowy MX może pozostać właściwszy dla najdrobniejszych elementów, mimo wolniejszego cięcia.

12. Intelligent AT

Automatyczne nawlekanie wyżarza i prostuje końcówkę drutu, ograniczając curl do mniej niż około 10% według danych producenta. System może nawlekać z dyszą, bez strumienia albo pod wodą, a także wracać w miejscu zerwania. W grubym i stopniowanym detalu zdolność wznowienia decyduje o pracy nocnej. Niezawodność zależy od noża, rolek, prowadników, strumienia, średnicy drutu i otworu. Operator śledzi odsetek pierwszych udanych nawleczeń. Powtarzający się problem usuwa przez czyszczenie i diagnostykę, nie przez zwiększanie liczby prób bez limitu.

13. Drut, szpula i naciąg

MV2400S obsługuje 0,10–0,30 mm, a MV4800S standardowo 0,15–0,30 mm. Standardowa szpula ma zwykle 10 kg, opcje obejmują 16, 20, 25 i dla wybranych dużych konfiguracji 50 kg. Większa szpula wydłuża autonomię, ale wymaga stanowiska, drogi podawania i kontroli zapasu. MP1200/2400 może korzystać z drutu 0,05–0,07 mm jako opcji. Cienki drut zmniejsza promień, lecz obniża energię i jest wrażliwy na naciąg, prowadniki oraz wodę. Technolog zapisuje typ, powłokę i partię drutu razem z technologią programu.

14. Woda, filtry i żywica

MV2400S ma około 860 l, Z+ 980 l, MV4800S 1480 l. Filtracja używa dwóch wkładów o nominalnej dokładności około 3 µm oraz żywicy jonowymiennej. MP4800 ma cztery filtry ze względu na dużą objętość i wymagania procesu. Agregat chłodniczy utrzymuje temperaturę dielektryka. Ciśnienie różnicowe wskazuje zapełnienie filtrów. Przewodność steruje się żywicą i świeżą wodą w zakresie technologii. Zbyt gwałtowne uzupełnienie zmienia temperaturę oraz przewodność. Osad w zbiorniku jest źródłem zwarć, zużycia pomp i niestabilności, więc czyszczenie ma częstotliwość zależną od obciążenia.

15. Termika rodziny MP

MP chłodzi nie tylko wodę, ale także wybrane elementy konstrukcji i głowicę. Wzmocniony odlew Meehanite, oddzielenie źródeł ciepła i obieg temperatury ograniczają dryft w długim procesie. Nadal obowiązuje wymaganie stabilnej hali i czasu wyrównania ciężkiego detalu. Pomiar po kilkunastu godzinach powinien odnosić się do temperatury referencyjnej. Duża płyta wniesiona z magazynu nie przyjmuje temperatury wody natychmiast. Rozpoczęcie trim cuts przed stabilizacją może dać różny wymiar na początku i końcu konturu.

16. Stożki i Angle Master

MV2400S wykonuje około 15° przy wysokości 260 mm albo 30° przy 110 mm. MV4800S osiąga podobne 15° przy 355 mm i 30° przy 155 mm. Wysokość oraz przesuw U/V tworzą wspólne ograniczenie. Prowadniki i dysze dla dużych kątów mogą wymagać pakietu Angle Master Advance II. Kalibracja używa wzorca i definiuje rzeczywistą odległość między prowadnikami. Błąd wysokości wpływa bezpośrednio na kąt. Program dwóch profili musi zachować korespondencję punktów. Duży kąt zwiększa długość szczeliny, nierówność płukania i zużycie prowadnika.

17. Sterowanie M800 i D-CUBES

Sterowanie ma 19-calowy ekran dotykowy, klawiaturę, USB i Ethernet. Minimalny krok komendy wynosi 0,1 µm, a rozdzielczość osi 0,05 µm w danych serii. Te liczby opisują cyfrowe sterowanie, nie minimalną tolerancję części. Interfejs prowadzi od ustawienia przez wybór technologii do obróbki. Panel ręczny z ekranem ułatwia ustawienie przy wannie. D-CUBES integruje informacje procesu, koszty i komunikację. Konta użytkowników, kopie danych i sieć powinny podlegać polityce zakładu; aktualizacje związane z bezpieczeństwem wykonuje serwis dla wskazanej wersji systemu.

18. CamMagic, XEDM i program z CAD

2D CamMagic na sterowaniu importuje lub tworzy typowe kontury. XpressCAM/XEDM przygotowuje je na komputerze, a opcje 3D obsługują bardziej złożone profile górny/dolny. Program zawiera geometrię, stronę korekcji, start, przejścia, mostki, technologię, wysokość i materiał. Import DXF wymaga kontroli jednostek, duplikatów, przerw i kierunku. Automatyczne zamknięcie małej szczeliny może zmienić wymiar. Po edycji ogląda się tor oraz listę odpadów, a wersję pliku wiąże z rysunkiem i planem kontroli.

19. Power Master i kontrola naroży

Power Master dostosowuje energię do zmiany wysokości i warunków płukania. MAISART oraz algorytmy naroży ograniczają nadcięcie, gdy drut zwalnia i ugina się na małym promieniu. Funkcja jest najbardziej wartościowa w formach, gdzie promień oraz położenie naroża wpływają na luz stempel–matryca. Technologia nie może pokonać geometrycznego minimum wynikającego z promienia drutu i szczeliny. Osiągalny promień wewnętrzny sprawdza się przed programowaniem. Dla mniejszego promienia używa się cieńszego drutu, a nie agresywnej korekcji.

20. Corehold i zarządzanie odpadem

Corehold pozostawia kontrolowane punkty mocujące, aby wycięty rdzeń nie opadł na głowicę ani drut. Po wykonaniu wielu zgrubień operator usuwa rdzenie, a maszyna przechodzi do wykańczania. Krótkie punkty można odłamać kontrolowanym naciskiem, ograniczając czas ręcznego docinania. Położenie i długość mostka zależą od masy, kształtu oraz sztywności części. Zbyt mały puści w nocy, zbyt duży odkształci cienki kontur podczas usuwania. Automatyczny chwyt odpadu wymaga osobnej walidacji dla każdego typu rdzenia.

21. Uruchomienie maszyny

Operator sprawdza poziom, temperaturę i przewodność wody, ciśnienie filtrów, żywicę, sprężone powietrze, szpulę, styki, prowadniki, noże i pojemnik drutu. Maszyna bazuje osie zgodnie z instrukcją. Następnie wykonuje test nawlekania, przepływu, ruchu U/V i podnoszenia drzwi bez detalu. Detal jest czysty, ustalony i elektrycznie połączony. Masa oraz środek ciężkości mieszczą się w planie stołu. Po zanurzeniu czeka się na stabilizację wymaganą przez klasę dokładności. Nie rozpoczyna się dokładnego trim cut na części o nieznanej temperaturze.

22. Pierwszy program

Program, technologia, wysokość, drut i materiał są porównywane z kartą procesu. Sonda lub dotyk drutem ustala bazę. Pierwsze ruchy wykonuje się z obserwacją prześwitu głowic i zacisków. Nawlekanie potwierdza otwór startowy oraz drogę do dolnego prowadnika. Po zgrubieniu mierzy się położenie i naddatek. Jeżeli odchyłka wskazuje złą stronę korekcji albo wysokość, nie uruchamia się kolejnych przejść. Pierwsza dobra część zatwierdza technologię, a korekty są zapisane w źródle, nie wyłącznie na sterowaniu.

23. Automatyzacja i scheduler

Wbudowany scheduler uruchamia sekwencję programów, a duże szpule, Intelligent AT i Corehold umożliwiają długą pracę. System palet i robot wymienia ramy lub detale. Automatyka musi potwierdzić identyfikator, położenie, masę, zacisk i program przed startem. Maszyna udostępnia dane produkcyjne i zdalne funkcje mcAnywhere zależnie od pakietu. Zdalny podgląd nie uprawnia do niekontrolowanego ruchu. Bezpieczna reakcja na zerwanie, brak wody, pełny pojemnik i nieudane nawleczenie jest testowana przed nocnym cyklem.

24. Części eksploatacyjne

Zużyciu podlegają drut, filtry, żywica, styki prądowe, prowadniki diamentowe, dysze, noże, rolki, paski i uszczelnienia. Pompy, zawory, czujniki przewodności oraz agregat wody mają elementy serwisowe. Duża maszyna zużywa więcej wody i filtrów, ale koszt na detal może być niższy przy pełnym wykorzystaniu pola. Elementy krytyczne to generator, CNC, wzmacniacze, silniki liniowe, liniały, chłodzenie, AWT i mechanika U/V. Bezkontaktowy napęd ogranicza zużycie mechaniczne osi, lecz elektronika i chłodzenie pozostają potrzebne. Numer seryjny rozstrzyga wersję modułu.

25. Utrzymanie i cyberbezpieczeństwo

Codziennie zapisuje się przewodność, temperaturę, ciśnienie filtrów, zużycie drutu i skuteczność nawlekania. Okresowo kalibruje się pion, U/V, stożki i sprawdza geometrię. Po kolizji głowicy kontrola jest obowiązkowa, nawet jeśli crash protection zatrzymał ruch. Niektóre wersje D-CUBES wymagały poprawki związanej z usługą Microsoft Message Queuing. Zakład identyfikuje wersję systemu przez e-manual i uzgadnia aktualizację z serwisem Mitsubishi. Segmentacja sieci, konta, kopie programów oraz wyłączenie zbędnych usług są częścią utrzymania obrabiarki podłączonej do Ethernetu.

26. Wydajność MV-S

MV-S optymalizuje koszt typowych części przez szybkie przejścia, niski pobór energii, długowieczny napęd i automatykę. MV2400S jest najbardziej uniwersalny dla narzędziowni, MV4800S przyjmuje duże płyty, a Z+ wysokie elementy. OEE zależy przede wszystkim od nawlekania i obsługi odpadów podczas długich cykli. Na detalu ±10–20 µm dodatkowe funkcje MP mogą nie skrócić kosztu. Wtedy ważniejsze są dostępność, duża szpula, scheduler i szybki setup. Wydajność liczy dobre kontury na dobę, nie maksymalną prędkość jednego zgrubienia.

27. Wydajność MP

MP redukuje liczbę przejść i poprawek potrzebnych do powierzchni oraz geometrii klasy mikrometrowej. Producent podaje przykład czteroprzejściowego zadania do Ra 0,28 µm szybszego o 17% od maszyny odniesienia. Korzyść rośnie, gdy każda niezgodność oznacza utratę drogiej płyty lub wielogodzinne ponowienie. MP nie musi być szybszy dla tolerancji luźnej. Większy koszt kapitału zwraca się przy precyzyjnych wykrojnikach, mikroczęściach i stabilnej produkcji bez ręcznego dopasowywania. Kalkulacja obejmuje również pomiar o zdolności wystarczającej do potwierdzenia deklarowanej dokładności.

28. Porównanie z AgieCharmilles CUT F/P

CUT F konkuruje z MV-S w elastycznej, produktywnej obróbce. CUT P Pro konkuruje z MV-R i częściowo MP, oferując IPG, liniały 0,05 µm, Ra do 0,08 µm i rozbudowane stożki. Mitsubishi wyróżnia rurowe silniki liniowe, ODS, Intelligent AT, Corehold oraz spójne napędy i automatykę własnej grupy. Porównanie powinno użyć jednego detalu: wysokość, promień, pitch, Ra, odpad i nocne wznowienie po zerwaniu. Uwzględnia się koszt drutu, filtrów, energii, serwisu i pomiaru. Foldery producentów korzystają z różnych warunków, więc zestawianie samych najlepszych wartości nie jest miarodajne.

29. Cena, dostępność i generacje

Ceny są ofertowe. Konfigurację zmieniają Z+, feindraht, Angle Master, sonda, duża szpula, automatyczne filtry, Corehold, scheduler, komunikacja i robot. Całkowity budżet obejmuje start-hole EDM, przyrządy, drut, uzdatnianie, chłodzenie hali, CAD/CAM, transport i szkolenie. Europejski oddział Mitsubishi Electric EDM prowadzi sprzedaż, aplikacje, serwis i części z Niemiec; dostępność przedstawiciela w Polsce trzeba potwierdzić dla oferty. Starsze MP4800 bez D-CUBES mają oficjalny koniec obsługi serwisowej wskazywany na styczeń 2027, podczas gdy modele wyposażone w D-CUBES pozostają w produkcji. Zakup używany wymaga sprawdzenia generacji i pisemnego potwierdzenia części.

30. Odbiór i wybór

Odbiór obejmuje prostą, koło, pitch, naroża, stożek, gruby detal, Ra oraz ponowne nawleczenie po zerwaniu. Testuje się najtrudniejszy materiał i wysokość z portfela, nie wygodną próbkę producenta. Wynik zapisuje temperaturę, wodę, drut, technologię, liczbę przejść i metodę pomiaru. MV2400S jest właściwym punktem startowym dla produktywnej narzędziowni, MV4800S dla dużych i wysokich części, MP2400 dla średnich elementów ultradokładnych, a MP4800 dla szerokich płyt wymagających tej samej klasy geometrii. Zakup największej lub najdokładniejszej maszyny bez odpowiadających zleceń nie poprawia ekonomiki.

Źródła

Wnioski

MV-S i MP nie są kolejnymi rozmiarami jednej maszyny. MV2400S oraz MV4800S maksymalizują produktywność i zakres, natomiast MP1200/2400/4800 inwestują w ultradokładność. Z+ zwiększa wysokość cięcia, ale zaostrza wymagania płukania, temperatury i nawlekania. D-CUBES identyfikuje też generację ważną dla sieci, serwisu i wartości maszyny używanej.

Najlepszy wybór ujawnia dopiero próba części. Wymiar, pitch, pionowość, Ra, czas wielu przejść, zużycie drutu i udane wznowienie po zerwaniu tworzą wspólny wynik. Jeżeli system pomiarowy nie potrafi potwierdzić mikrometrów, dopłata do MP nie ma dowodu; jeżeli brakowanie drogiego narzędzia jest kosztowne, stabilność MP może dominować nad ceną zakupu.
